Paso 5: Cableado: prototipo

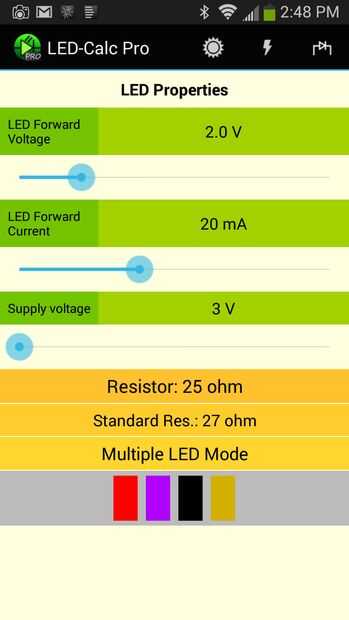

Tenía una caja de 2xAA conmutable de Radio Shack y algunos super brillante LED rojo. Las especificaciones en la página web del vendedor dieron la corriente y voltaje gota (también medí el último) que pongo en una aplicación de calculadora de LED para encontrar los valores de resistencia correspondientes a la caja de 3V. Puesto que mi tensión era más de la mitad de la tensión de alimentación, los LEDs se tuvieron que ir paralelo, y la calculadora llamada para una resistencia de solo 25 ohm conectado a los dos LEDs en paralelo. No tengo una resistencia de 25 ohm, por lo que acabo de poner dos 47 ohm los en paralelo para una resistencia eficaz 23,5 ohmios.

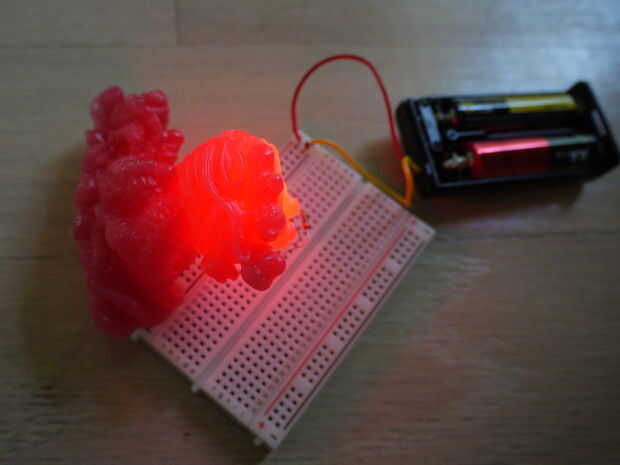

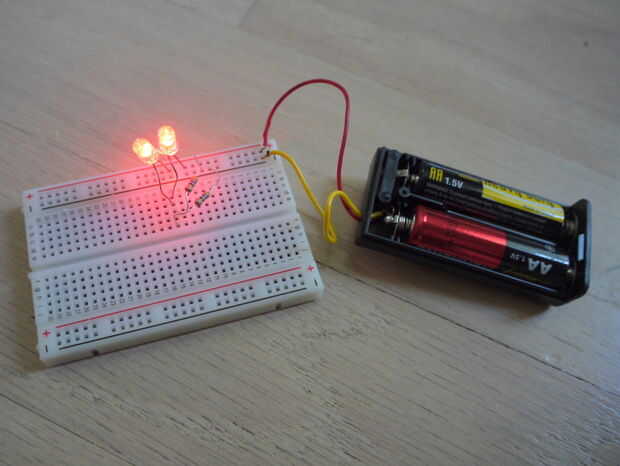

He presentado el simple circuito en un protoboard y aseguramos que los LEDs eran suficientes para iluminar el dragón de la cera.
