Paso 9: Trasero chasis
1) Conecte un soporte de viga de 3 x 3 a los rieles superiores haz de 9 hoyos de la zona de cabina usando dos pernos de 3/4" y nylocks, con el soporte en el exterior.
2) Inserte un tornillo de 3/4" a través del agujero de fondo centro de la abrazadera de 3 x 3, deslice el orificio extremo de una viga de 21 hoyos sobre el perno y nylock.
3) Conecte otro conjunto de soportes de viga de 3 x 3 en el otro extremo de la viga de 21 hoyos, con 2 pernos en la fila inferior de agujeros en el soporte.
Con esto finalizamos la parte "fácil" del chasis trasero. El resto es semi-lleve.

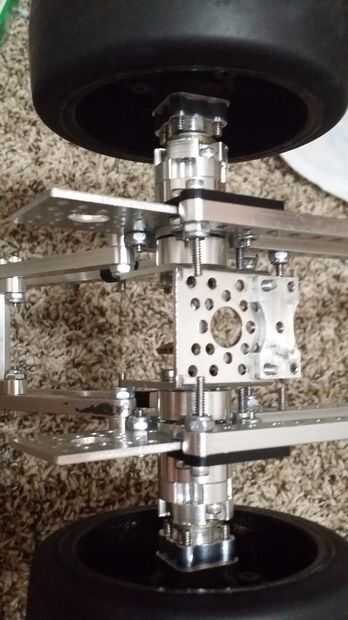

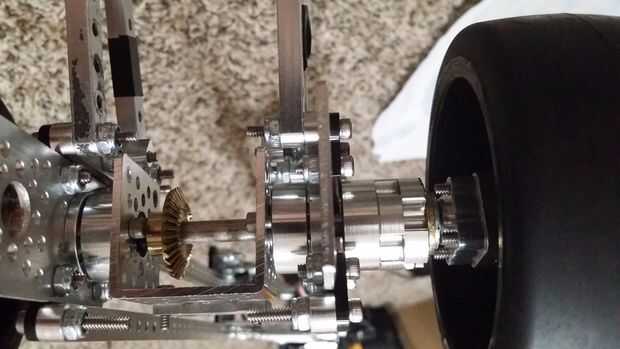

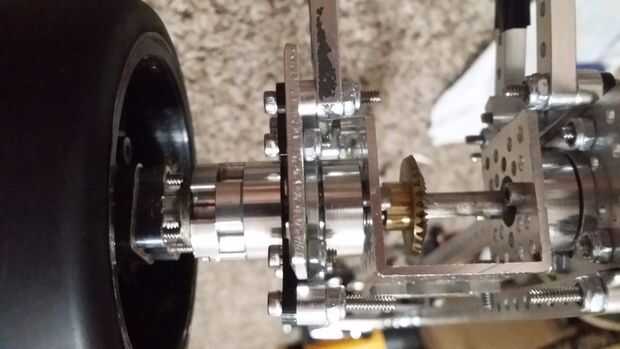

En las fotos que se muestra aquí, tengo el árbol instalado usando un canal de 1.5" y los soportes de doble canal como placas (no tengo ningún singles en mano). Me tomó 3 intentos para llegar a este punto y todavía estaba soplando a través de engranajes, por lo que va a hacer una revisión 4 con 3,75" pedazo de canal y placas de extremo de pieza única. Te agrego que en más adelante como una nueva página con nuevas fotos (y dejarlo aquí para información sobre la herencia). Funcionalmente no mucho va a cambiar para este paso, pero que va a cambiar cuando el sistema de impulsión.
4) comenzando con una pieza de soporte del canal plano, coloque soportes del interfaz de canal de la viga de la misma manera como el área de la cabina. Frente a los pernos hacia adentro y nylock ellos. Repita para el otro lado. Referencia a las fotos anteriores.
5) tome un pedazo de canal y Coloque 2 1.5" pernos a través del par horizontal de.770 eje orificios. (Nota: más adelante montaje realmente podría ser más fácil si utilizas el par vertical de orificios, para exprimir el engranaje de anillo en su lugar, pero tendrá que modificar los soportes de la interfaz de canal de la viga para borrar.)
6) Coloque un reborde de 1/4 x 1/2" teniendo en uno de los espaciadores del eje 3/8, luego deslice este grupo cojinete-primero en los 2 pernos de paso 5. Podría tomar varios intentos para el cojinete para no caerse. Ahora deslice otra brida del cojinete en el lado expuesto del espaciador eje y deslice a un espaciador de eje de 1/8" sobre el cojinete. Ahora debe tener un conjunto de 2 rodamientos de brida intercalada entre el canal y el espaciador de eje de 1/8".
7) Deslice el soporte del canal con los adaptadores de interfaz de canal de la viga sobre los 2 pernos, para agregar a lo sandwich, con los soportes de plástico hacia afuera. El soporte de canal debe estar plana para el espaciador de 1/8".

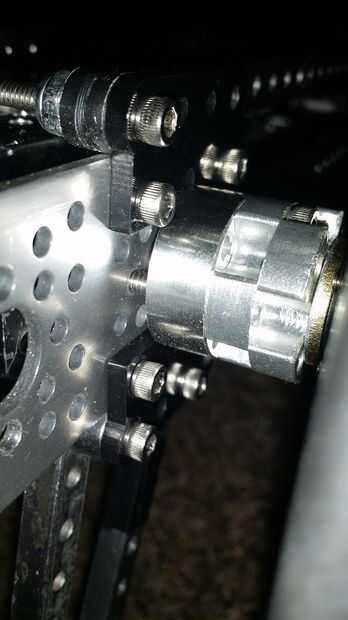

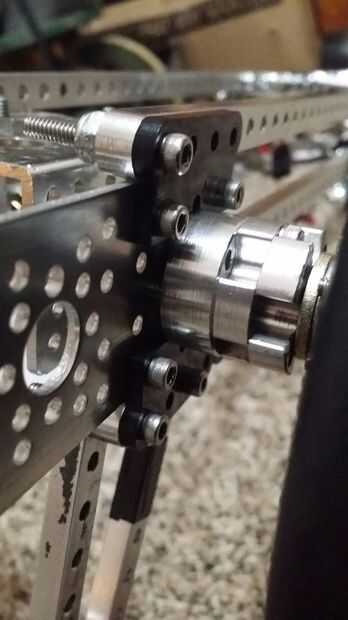

8) este es donde se pone complicado... hilo los 2 tornillos en los orificios roscados de otro espaciador de 3/8. Los cojinetes probablemente caerán un par de veces, pero usted conseguirá. El espaciador no tire completamente hacia abajo, tocará fondo en los soportes de plástico (ver fotos).
9) Repita los pasos 5 a 8 en el otro lado del canal de la base. Esto sobre todo debería completar la estructura de la base de la carcasa del eje trasero.
10) tornillo de un montaje de doble rodamiento de bolas en el expuesto adaptador espaciador 3/8 con tornillos de 3/4". Utilice los agujeros opuestos de los pernos 1.5" celebración de la Asamblea conjuntamente. Repita en el otro lado. Esto completa el ensamblaje de la carcasa.

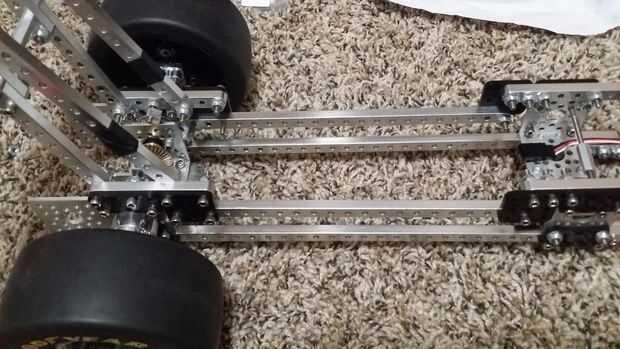

11) Instale al conjunto de vivienda en el extremo de la viga de riel de chasis inferior 33 hoyos y nylock. Esto Sujete firmemente la caja con el resto del chasis.
12) montar una viga de 7 hoyos en la parte superior de cada placa de soporte de canal. Utilice tornillos de 1" y dejar la nylocks sueltas-nos a reutilizar estos pernos para puntales del ala.

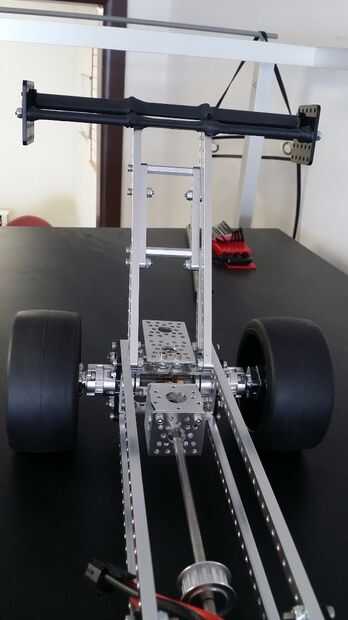

13) las 7 vigas de agujero se alinearán con los soportes de viga de 3 x 3 en el larguero del bastidor superior. Conectarlos con dos pernos de 3/4" y nylocks. El chasis entero ahora debe ser agradable y rígida. Si no, revise las fotos y ver si te perdiste algo.
