Paso 12: Alerón
El alerón trasero es similar al ala delantera, pero mucho más grande y más difícil de construir. Realmente me tomó 3 intentos para conseguir los espaciamientos de donde quería.

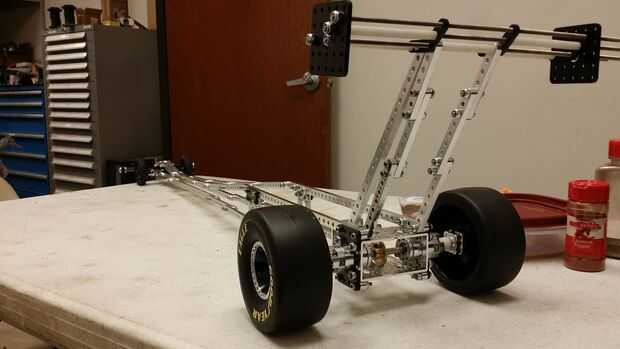

1) usando un perno de 3/4", conecte el extremo de una viga de 21 hoyos a un agujero central de una parte plana del soporte 5 hoyos. Este es el primer punto de fijación. Repita para el otro lado. La cabeza del tornillo está en el lado plástico, nylock del lado de la viga, con el soporte hacia arriba cuando el lado montado es horizontal-como la forma del ala. La idea es que los soportes del marco plástico que fuera de los puntales de montaje.
2) Coloque un allthread a través de los agujeros finales junto a los puntos de montaje. Coloque tres 1" nylon espaciadores motor fuera de borda de los soportes de montaje en cada lado, seguido por una suelta nylock - Terminaremos este bar en un momento.
3) iniciar un tornillo por el agujero central de uno de los soportes de 5 hoyos, ir hacia adentro. Una vez a través del soporte, añadir una viga de 7 hoyos, dos separadores de nylon de 1", otro haz de 7 hoyos, luego el otro soporte de 5 hoyos. Esto formará las dimensiones de los soportes interiores. Hasta incluso con la primera barra del hilo de rosca la varilla el resto del camino. Estas 2 barras forman el elemento inferior del ala.

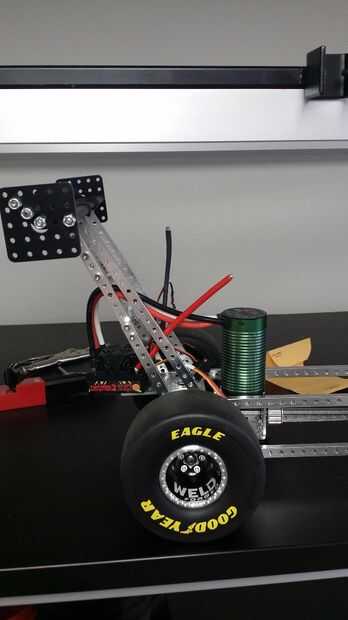

4) como el ala delantera, debemos modificar las placas de derrame para el alerón trasero aceptar el patrón de agujeros de 45 grados. Alinee los 2 agujeros horizontales utilizando un par de tornillos, luego perfore los agujeros de 45 grados.
5) tomar el nylocks de la barra principal, deslice 2 allthreads más a través de los orificios superiores de ángulo 2 (usando a más espaciadores de nylon de 1" en la barra inferior), luego tapa apagado con 5 hoyos 45 grados soportes y las placas de derrame, acabadas con nylocks. Luego corte la varilla sobrante.

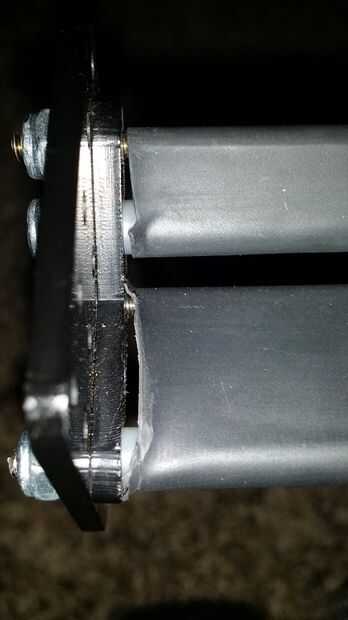

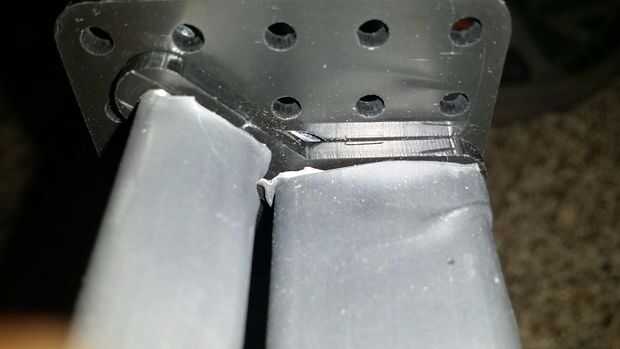

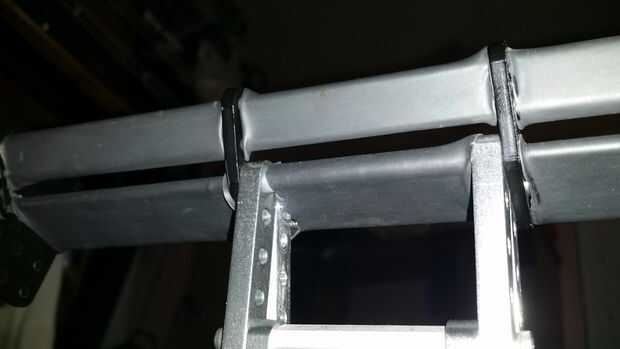

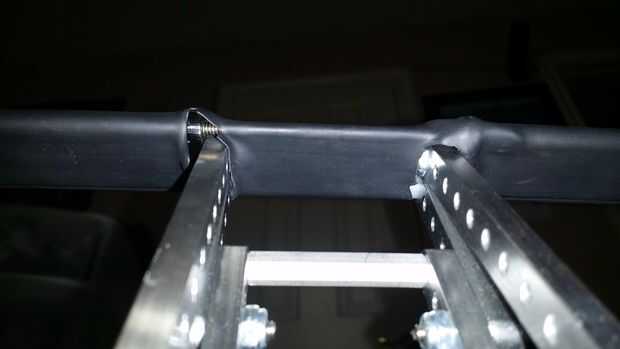

6) cubriendo esta ala es muy difícil. Requiere desarmar completamente el ala, haciendo muescas en la termo retráctil y lentamente y con cuidado el tornillo a través de la una pieza engarzadora de alimentación en un momento. Me tomó algo de 45 minutos. Sería digno de experimentar como hacerlo en varias piezas como el ala delantera.
