Paso 6: Hacer la pinza de freno de montaje

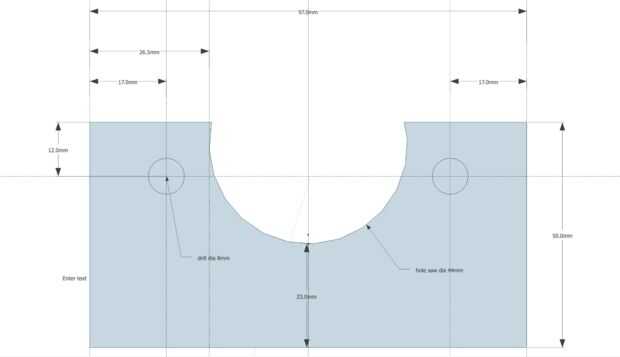

OK, este paso es un poco incómodo. ADVERTENCIA!!: las dimensiones en el dibujo son aproximados. Hace este freno montaje por el ojo y luego intentado hornear luego un bosquejo. Aquí está cómo lo hice.
- Corte una longitud de 50x5mm barra plana a 97mm de longitud

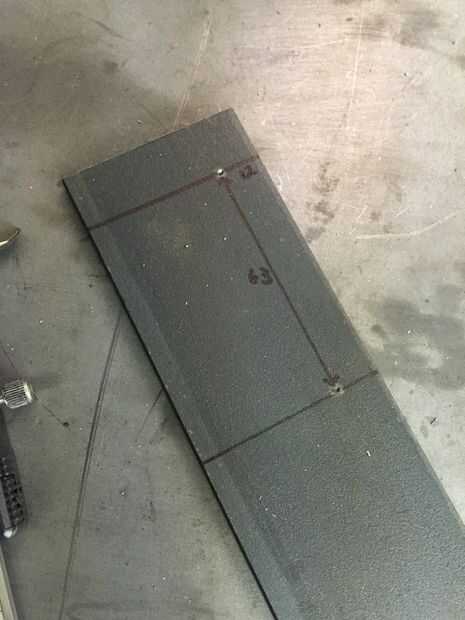

- Marque los orificios de 8mm por el bosquejo y sacador de centro.
- Coloque la pinza en su lugar sobre el plano bar por lo que no alinee con los agujeros te acaba perforado. Usé algunos tornillos largos para ayudar a la posición.

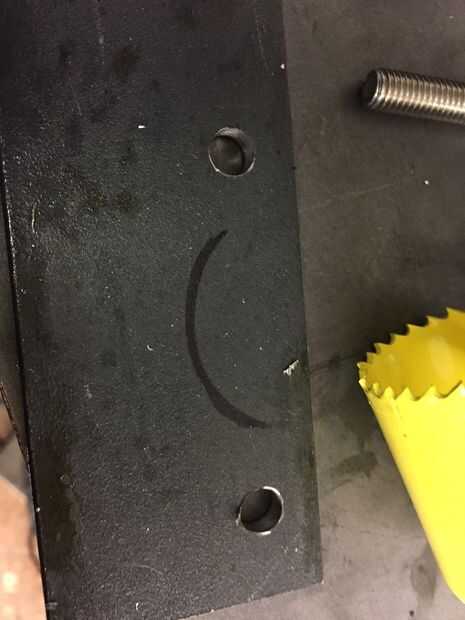

- Dibuja alrededor del cilindro de freno con un lápiz como se muestra

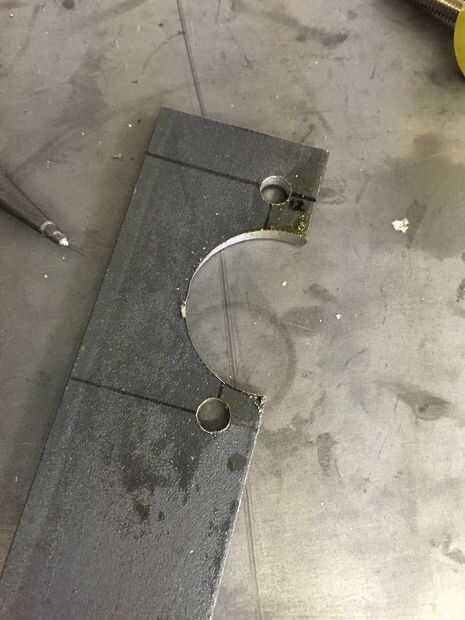

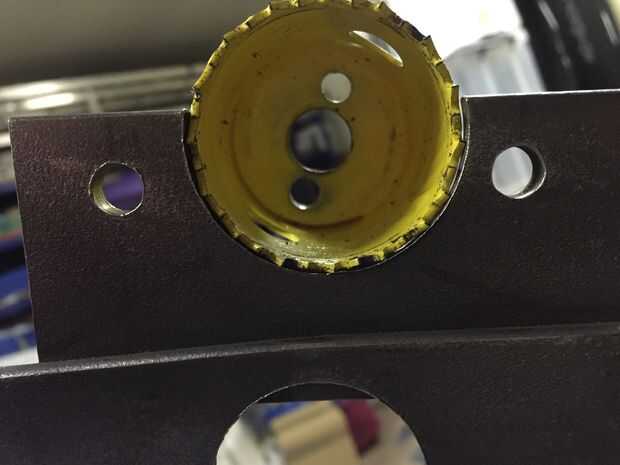

- Corte un orificio de 44 mm en la marca de la pluma
- Deberás acabar con las mismas dimensiones (aproximadamente) según el dibujo. Su no realmente tan importante como la pinza del freno se monta muy bien en la placa.
Ahora fije para el subchasis trasero.

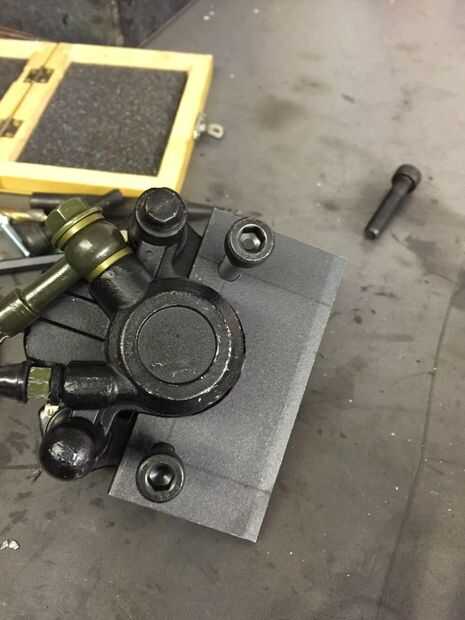

- Montar la pinza del freno en la placa que acaba de hacer con un par de tornillos.

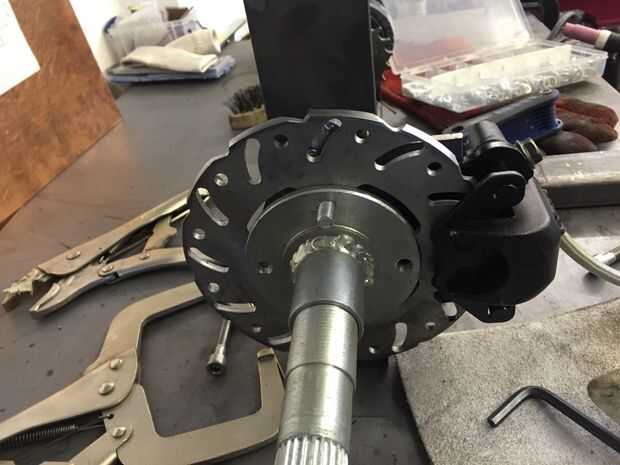

- Deslice el disco del freno en posición sobre el eje trasero.
- Posición de la pinza del freno para que el disco esté correctamente posicionado entre las almohadillas. Tenga en cuenta que esta pinza viene con un espaciador de plástico cosita para mantener los cojines en tránsito. Esto tendrá que eliminarse con un destornillador antes.
- Posición de la pinza del freno (en la placa) para que (1) las pastillas del freno están completamente sobre el disco (2) la Asamblea es recto. Usé una escuadra.

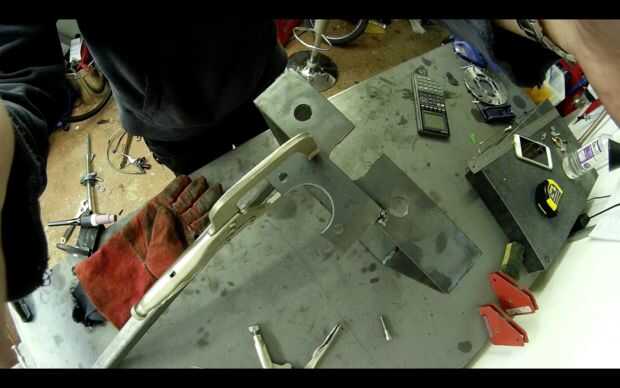

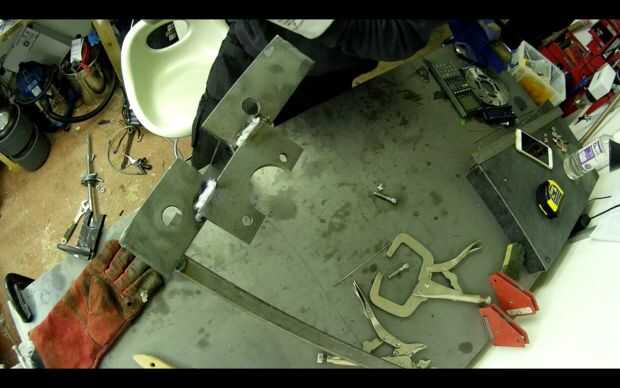

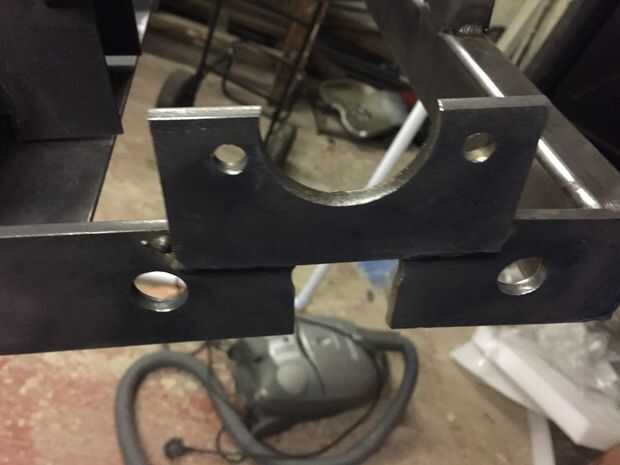

- Una vez que todo esté alineado. Abrazadera apretado con una abrazadera de soldadura y amurado a la soldadura en posición. Compruebe que todo está todavía en la alineación después de.

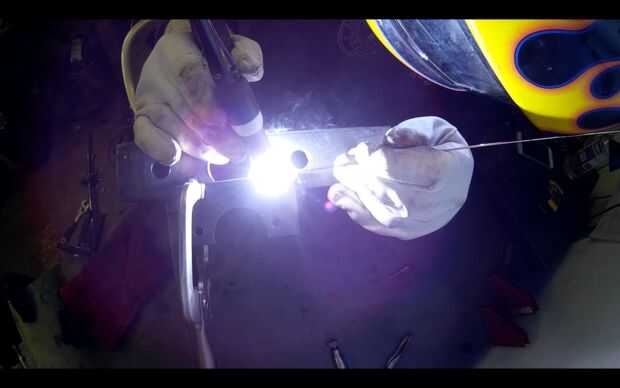

- Retire la pinza, ejes etc. y soldadura. Aquí nos estamos soldadura 5mm placa de placa de 5mm así que suba ese soldador derecha. Desea la penetración de la soldadura buena aquí.
- Vuelva a montar y comprobar que todo está todavía en la alineación.
Hecho!
