Droidalyzer - una fuente abierta, Bluetooth accesorios de detector de alcohol para teléfonos Android (2 / 4 paso)

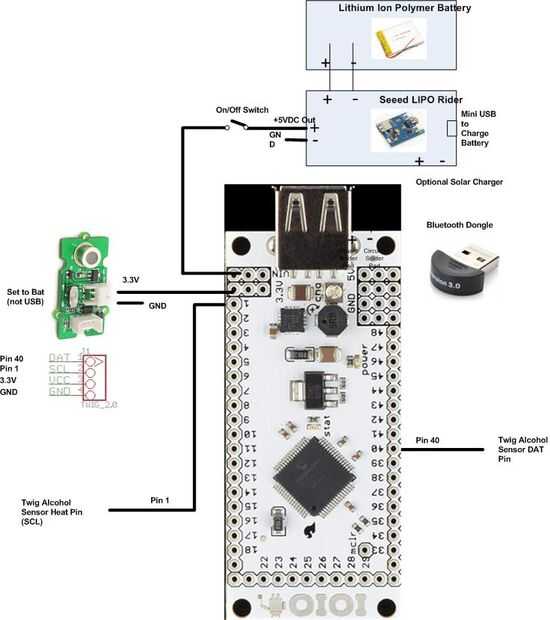

Paso 2: esquemático

Aquí está el esquema

PIN 40 obtiene la salida analógica del sensor de alcohol.

Calentar el sensor de alcohol toma vida de la batería así que para conservar la batería, la aplicación sólo se encienda / calentar el sensor de alcohol cuando es necesario. Cuando el pin 1 es bajo, va a calentar el sensor de alcohol. Cuando el pin 1 es alta, se apaga el sensor de alcohol.

El jinete de LiPO de Seeed saca los 3,3 v de la batería de LiPO y salidas de los 5VDC que el IOIO necesita para funcionar. Conecte cualquier cargador estándar de USB en el puerto USB en el jinete de LiPO de Seeed para cargar la batería.
