Droide de BB-8, 3D impreso y controlada remoto (1 / 8 paso)

Paso 1: modelo en 3D

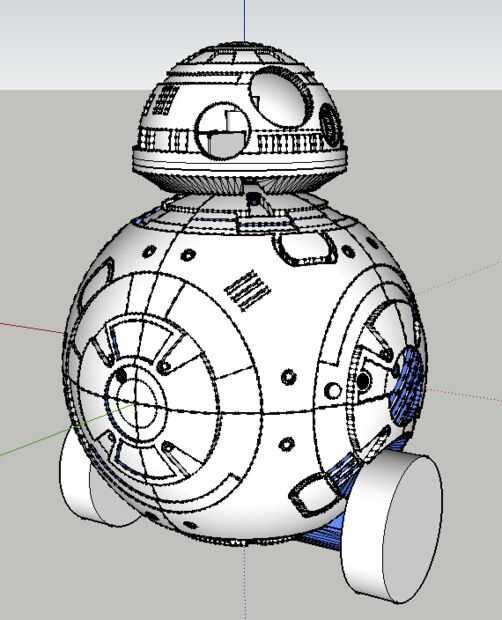

Este BB-8 fue diseñado enteramente en SketchUp. La cabeza es para imprimir en una sola pieza de 11cm de diámetro, y el cuerpo está dividido en 8 pedazos de 10x10x10cm. Aquí están las STLs:

• bb8_head: cabeza entera, el diámetro es ~ 11cm (4.5 pulgadas)
• bb8_body1: cuerpo inferior delantero derecho
• bb8_body2: cuerpo inferior frente de izquierda
• bb8_body3: cuerpo abajo-atrás-izquierda
• bb8_body4: cuerpo inferior-detrás-derecha
• bb8_body5: cuerpo superior delantero derecho
• bb8_body6: cuerpo superior frente de izquierda
• bb8_body7: cuerpo arriba-atrás-izquierda
• bb8_body8: cuerpo superior-detrás-derecha
• bb8_neck: plataforma de cuello de la cabeza
• bb8_servo_gear: equipo para colocar en un micro servo
• bb8_spine: barra manteniendo la cabeza en el cuerpo
• bb8_spine_gear: cambios en la columna vertebral que conecta con el servo principal
• bb8_projector: pequeño cono en la cabeza.

El plugin de SketchUp Inspector² sólido fue realmente útil para encontrar errores comunes de 3D en el modelo que dificultaría el proceso de corte para la impresión.

Una vez que la malla esté libre de errores, usé el STL archivo exportando el plugin para exportar ficheros STL para el software de corte.
