Paso 2: Modelo Digital
Con mi material de referencia en la mano y mi escala determinada, puse sobre la construcción de un modelo digital 3D de la GNK. He utilizado AutoCAD 2013 con sus robustas herramientas de modelado de sólidos. Otros paquetes de modelado, CAD y BIM funcionaría así, pero como arquitecto con AutoCAD desde 1987, es la herramienta que mejor conozco.

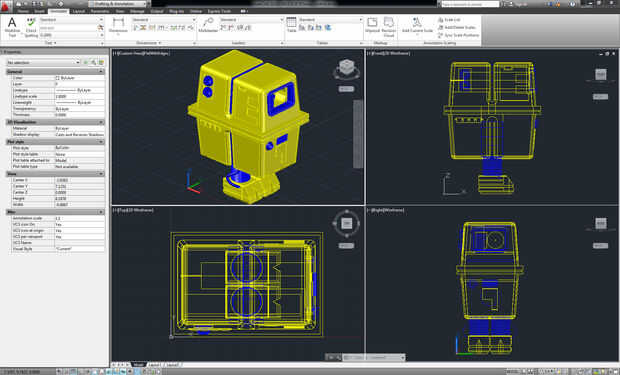

Después de haber insertado y escalan las imágenes de referencia, proceder a extraer, sacar, tallar y forma el GNK como veis en las imágenes anteriores.

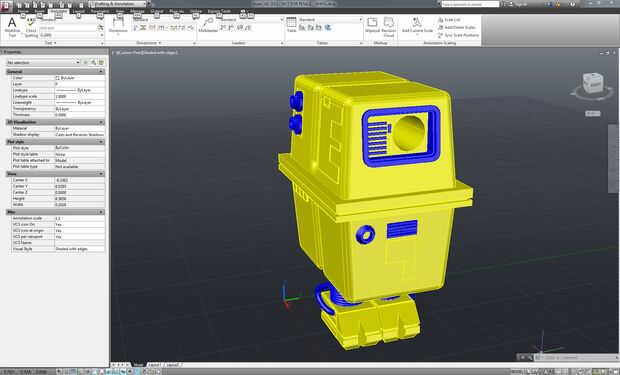

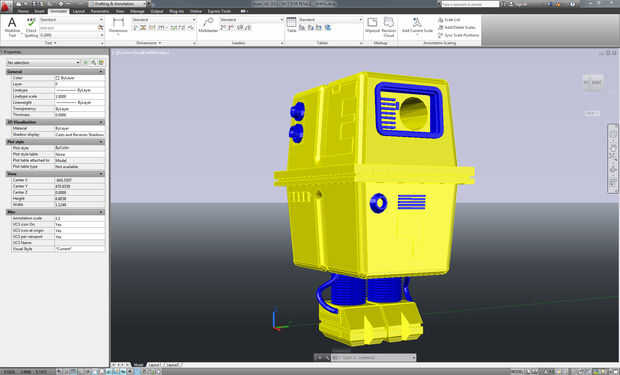

En definitiva, quería las piernas para ser flexible, por lo que he creado el modelo con dos materiales en mente, uno rígido y otro flexible. Para destacar algunos detalles, utilicé el material flexible, así como "adorno". En el modelo ACAD, puede Ve el material del cuerpo rígido en amarillo y el material flex para piernas y recortar en azul. Estos se mantuvieron como objetos separados.
Además, previendo que sería un objeto relativamente pesado, hueco el cuerpo hacia fuera. Para quitar el material de apoyo que con el proceso de impresión 3D, tallado el cuerpo en 3 piezas verticalmente así: una parte inferior con las piernas, una línea de cinturón y un top.
Con este objeto separación vertical y por los materiales, tuve 5 «objetos» en mi modelo: inferior inferior rígido, flexible, rígido, línea de cinturón superior rígido y superior flexible. Después de una buena cantidad de sutileza y quejarse, estaba listo para imprimir!
