Drone diseño 101 - CAD parte 1 (4 / 8 paso)

Paso 4: Redondear las esquinas y los bordes duros:

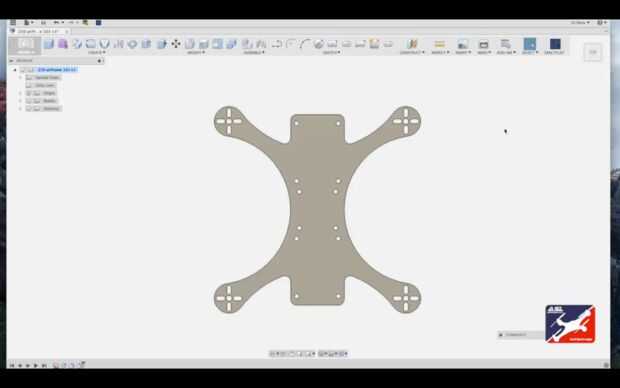

1. modificar / filete herramienta o utilizar teclas F. Zoom en la esquina donde los brazos Motor cumplir con la placa de componentes.

2. Seleccione cada esquina de la armadura de avión.

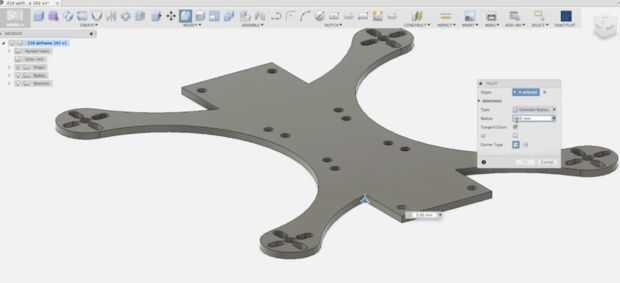

3. en el cuadro de diálogo del filete, introduzca un valor de 5 mm. Haga clic en Aceptar para completar el proceso.

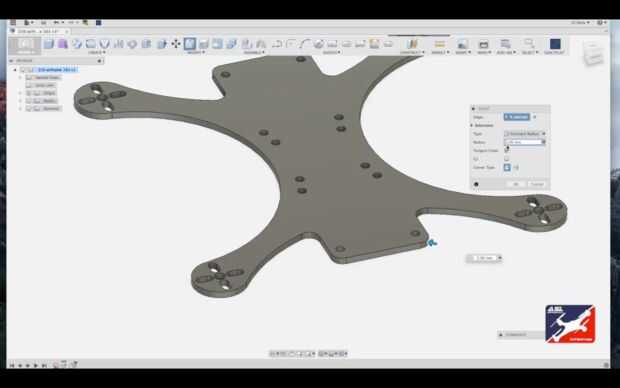

4. Repita el proceso de redondeo de filos de la placa de componentes.

5. golpe caliente tecla F y seleccione las cuatro esquinas de la placa de componentes, en el cuadro de diálogo Introduzca un valor de 5 mm. Haga clic en Aceptar para completar el proceso.

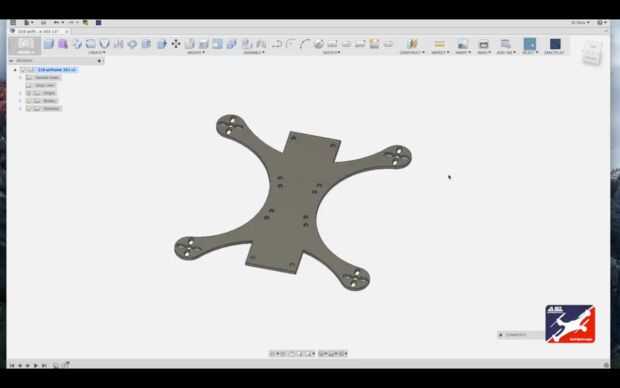

Nota: Es fundamental redondear los bordes afilados con un filete de 5mm para gran resistencia y durabilidad a un fuselaje. Bordes y esquinas filosas crean potenciales puntos de interrupción en un choque áspero. Estrellarse es inevitable en los deportes de zánganos para tomar pasos en la etapa de diseño para aumentar la longevidad de su fuselaje.
