Drone diseño 101 - CAD parte 1 (5 / 8 paso)

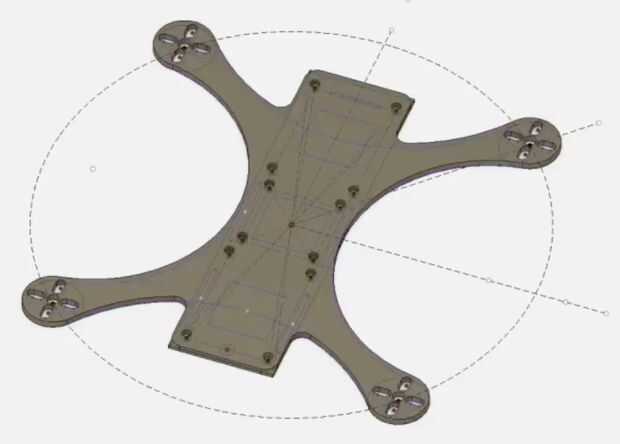

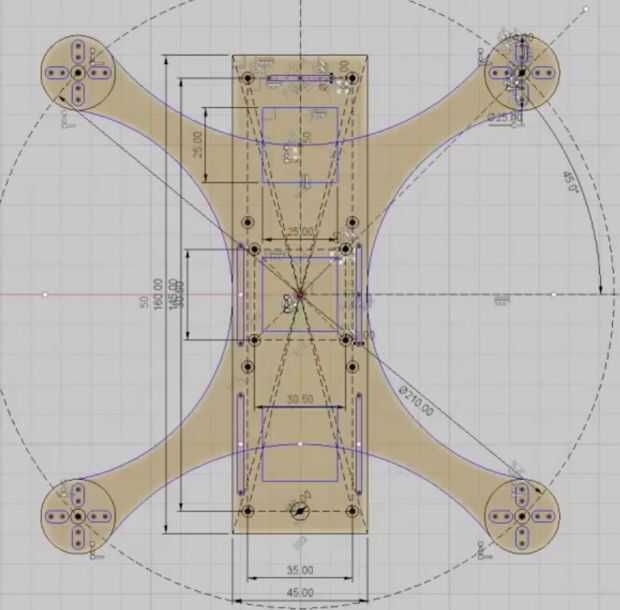

Paso 5: Creación de la placa superior del componente:

En el menú del navegador jerarquía del bosquejo, haga clic con el botón derecho el bosquejo y seleccione Editar croquis.

Ranuras de soporte de cámara FPV:

1. bosquejo / centro punto ranura herramienta.

2. en la sección de centro delantero de la armadura de avión utilice las líneas de guía de construcción al proyecto de una ranura de punto central. De entrada un valor de 1, 5 mm. Golpe de retorno.

Ranuras de la correa de la batería:

3. boceto / centro punto ranura herramienta.

4. usando las líneas de construcción a la derecha, marco de centro, proyecto de la herramienta de ranura de centro y hacer el valor de 2mm de espesor.

5. ajustar la longitud a ser 30 mm. utilizando la línea de control de ranura central ajuste para el punto central se basa en la línea de construcción de centro de la célula. Asegúrese de dar suficiente espacio del el borde y lejos de los orificios.

6. derecho arrastrar seleccione la nueva herramienta de ranura.

7. boceto / herramienta Rectángulo patrón. Seleccione y arrastre el control de flecha horizontal en el fuselaje. En el cuadro de diálogo herramienta de patrón de rectángulo, introduzca un valor de-39.5 y una cantidad de 2.

8. Seleccione el mango de flecha vertical, arrastre hacia abajo e introduzca un valor de -50 y una cantidad de 2. Haga clic en Aceptar para completar el proceso.

Agujero de la antena FPV:

9. bosquejo centro de círculo de diámetro de herramienta.

10. en la parte trasera del fuselaje, del centro de la línea de guía de la construcción. Arrastre e introduzca un valor de 6 mm. regreso al finalizar el proceso.

Corte de agujeros adicionales para reducir la armadura de avión masa:

11. bosquejo centro herramienta rectángulo.

12. desde el centro hacia adelante del fuselaje, proyecto de un rectángulo y escriba los valores de 25 mm x 25 mm. Hit enter para completar el proceso.

13. derecho de arrastre seleccione la nueva plaza.

14. dibujo / rectángulo patrón herramienta.

15. usar la flecha vertical manejar arrastre e introduzca un valor de distancia de-100 mm con un recuento de la cantidad de 3. Golpear el regreso para terminar el proceso.

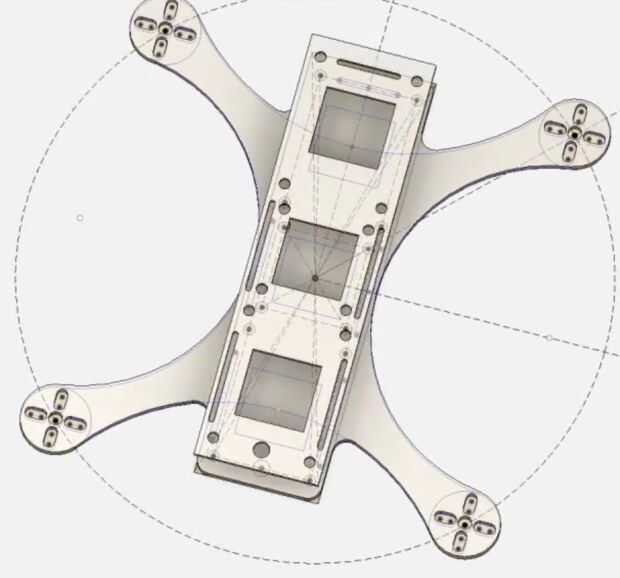

Esto completa el bosquejo de la parte superior placa de componentes. Utilice el cubo de vistas para ajustar su vista a un punto de vista.

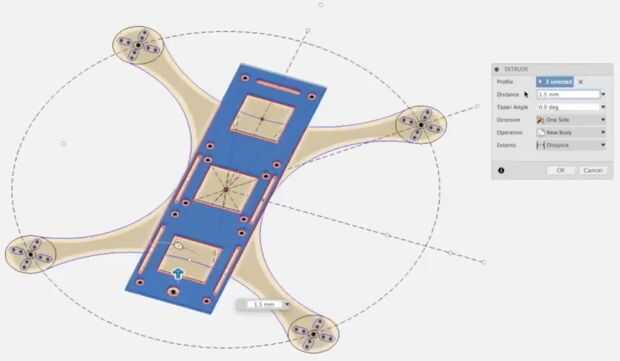

16. modificar / herramienta tirar o golpear la tecla de atajo Q.

17. Seleccione las nuevas secciones de placa de componentes. Sacar a un valor de 1,5 mm en el cuadro de diálogo, golpe de retorno para completar el proceso para crear la nueva geometría.

18. navegador jerarquía Abra el menú de cuerpos y seleccione cuerpo #2.

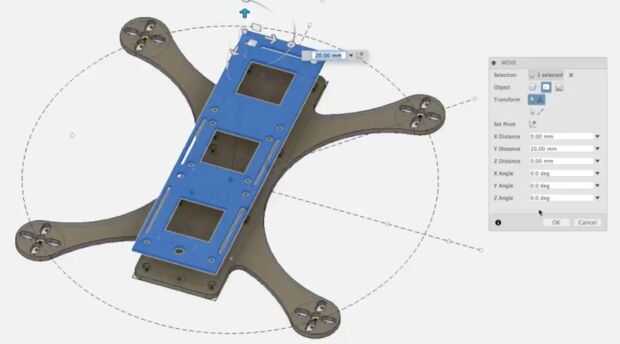

19. modificar / mover la herramienta. Arrastre la nueva geometría del cuerpo hasta un valor de 25 mm.

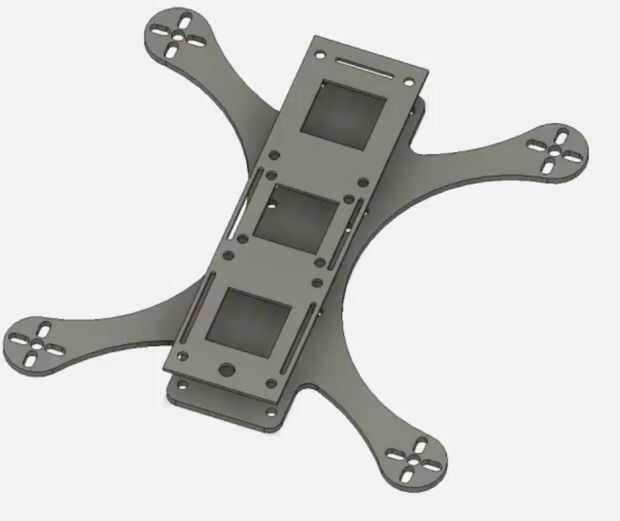

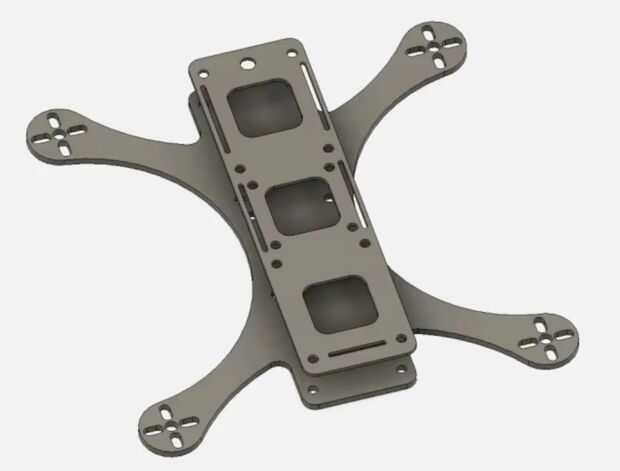

Redondear los filos:

20. modificar / filete de herramienta.

21. Seleccione las 4 esquinas del perímetro de la nueva componente de la placa. En el cuadro de diálogo de herramienta filete, introduzca un valor de 5mm, haga clic en Aceptar.

22. Repita el proceso para las esquinas de la Plaza dentro de la placa de componentes Top con un radio de filete de 5mm.
