Drone diseño 101 - CAD parte 1 (6 / 8 paso)

Paso 6: Ranura del soporte de cámara FPV y hacer revisiones sin nueva geometría de modelado:

1. navegador jerarquía dibujos, haga clic en la bombilla para hacer visible el bosquejo.

2. Utilice el cubo de la vista para orientar la ventana para ver el bosquejo buscando palabras el fondo hacia adelante de la armadura de avión.

3. modificar y/o herramienta de extracción caliente tecla Q.

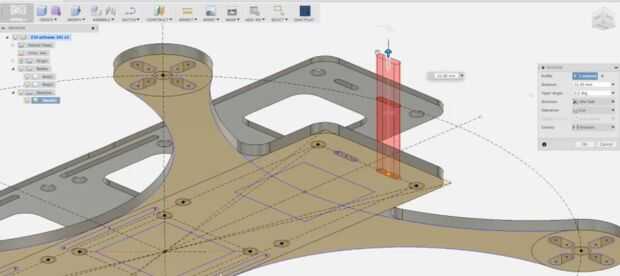

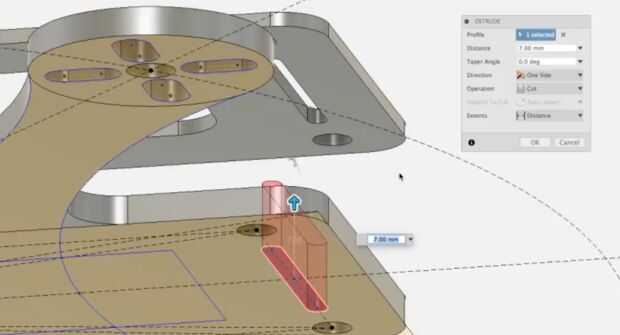

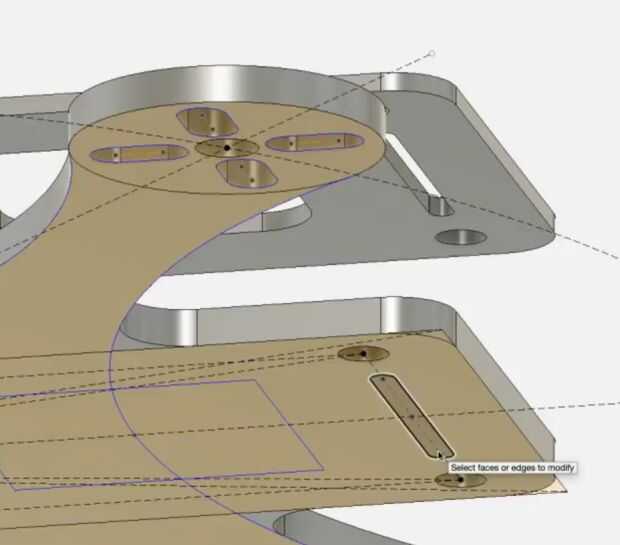

4. Seleccione la ranura delantera del FPV cámara soporte y arrastre hacia arriba para que una ranura fantasma rojo atraviesa la armadura de avión de fondo. Golpe de retorno para completar el proceso.

Modificar geometría de modelo
La parte inferior de la placa Motor componente está completa sin embargo pueden existir funciones que desea agregar o ajustar su diseño de la armadura de avión. Este es un proceso muy simple para llevar a cabo. Modificando simplemente el esbozo su geometría se actualizará en consecuencia. Para este ejemplo ajuste la ranura del soporte del FPV de una ranura larga hasta dos ranuras cortas.

5. navegador jerarquía / bocetos / Sketch1 click derecho editar boceto.

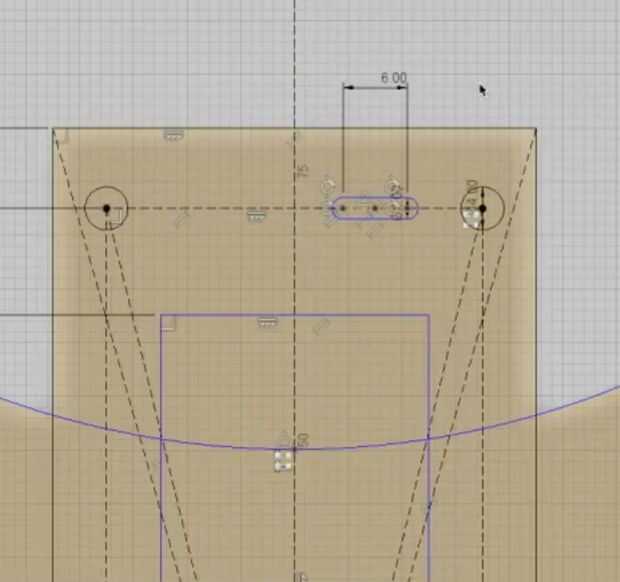

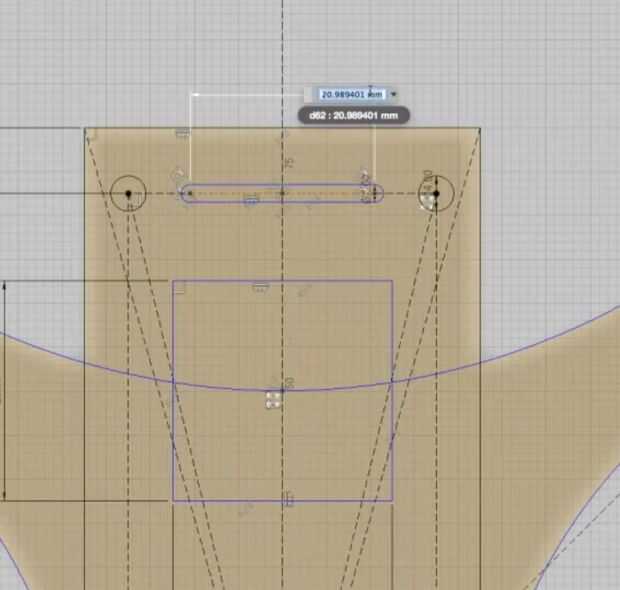

6. seleccionar la línea más hacia delante de la ranura del soporte de cámara FPV y golpear la tecla D para dimensión de la ranura. Arrastre el cuadro de dimensión e introduzca un valor de 6mm y pulse Entrar. La ranura entonces actualizaciones en tamaño.

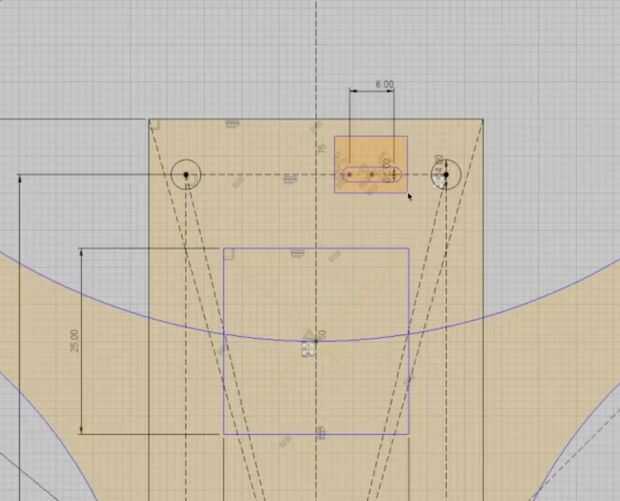

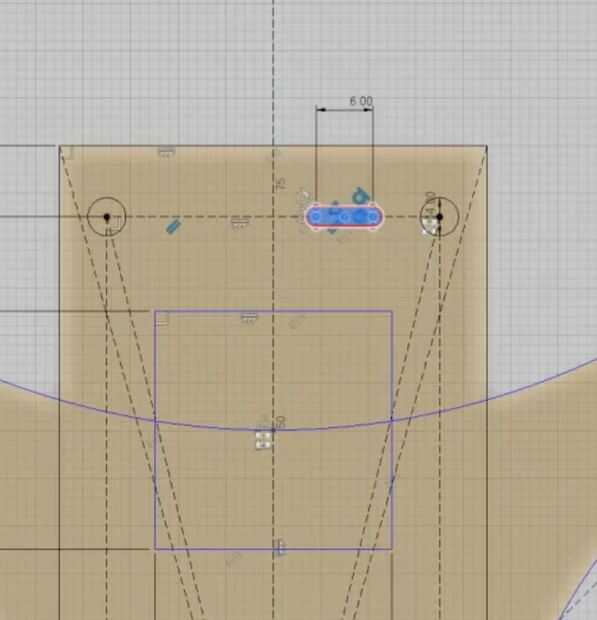

7. derecho arrastrar seleccione la ranura.

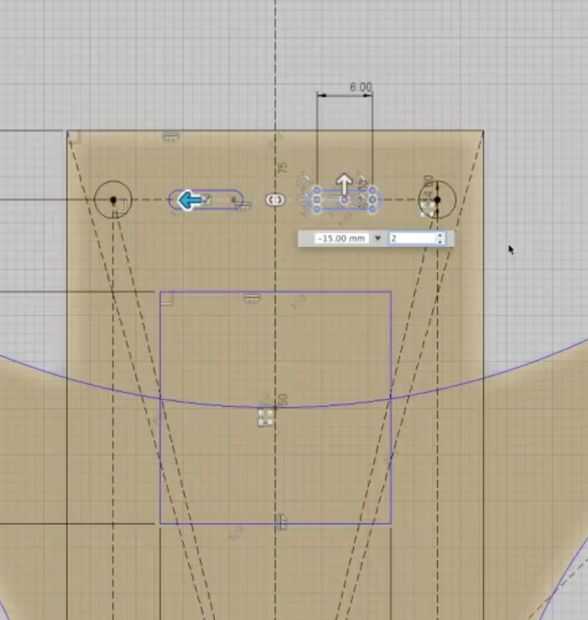

8. bosquejo / rectángulo patrón herramienta. Seleccione y arrastre el control de flecha horizontal e introduzca un valor de-15 mm y una cantidad de 2. golpe de retorno para completar el proceso.

9. Pare el bosquejo. Observe cómo ha actualizado el modelo con la ranura nuevo, modificada.

10. Utilice el cubo de la vista para orientar la perspectiva mirando hacia arriba desde el boceto.

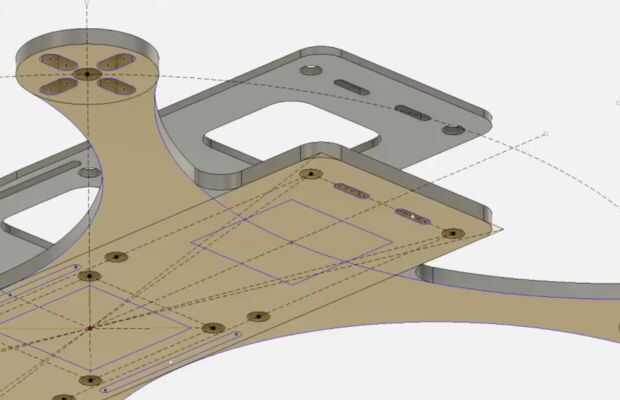

11. golpear la tecla Q y arrastre el nuevo slot para que corte a través de placas superior e inferior. Golpe de retorno para completar el proceso.
