Drone diseño 101 - CAD parte 1 (7 / 8 paso)

Paso 7: soporte de la cámara de vídeo (FPV) de primera persona:

1. desde el navegador jerarquía apagar los iconos de la bombilla de la geometría.

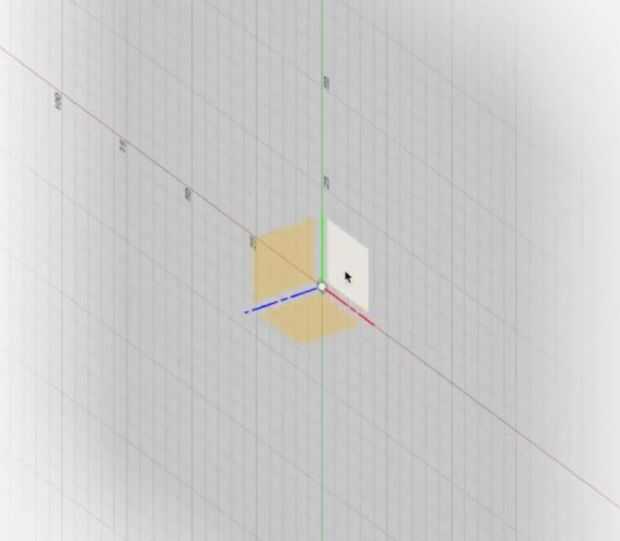

2. sketch / crear nuevo dibujo. Seleccione el delantero ve plano.

3. bosquejo centro herramienta rectángulo.

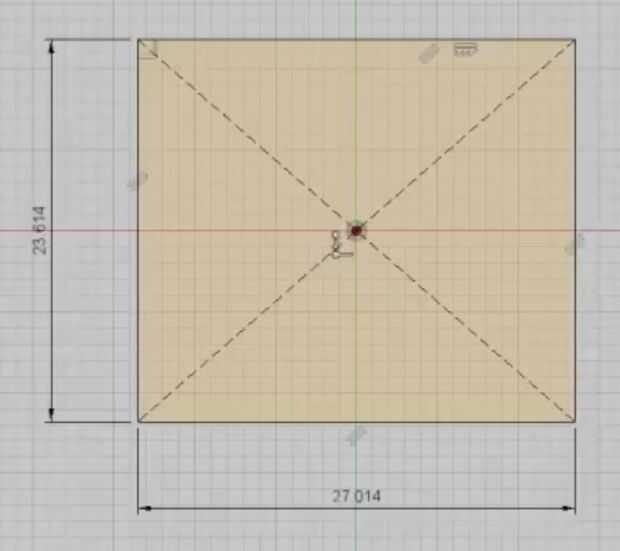

4. desde el centro mundial de clic y arrastre hacia fuera entonces Introduzca un valor de mm x 27.014 23,614, golpe de retorno.

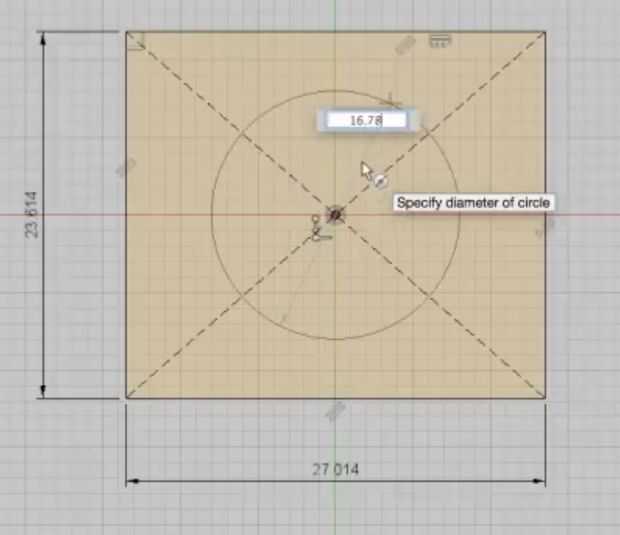

5. bosquejo centro de círculo de diámetro.

6. desde el centro del rectángulo, arrastre e introduzca un valor de 16,789 mm.

7. bosquejo centro herramienta rectángulo.

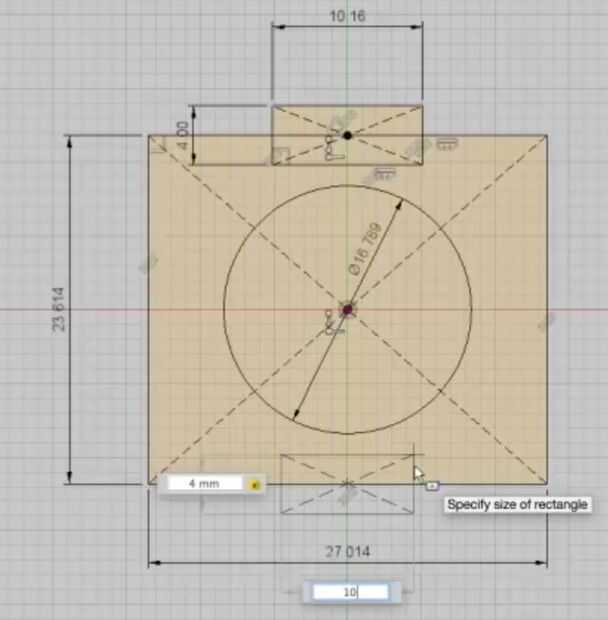

8. desde el centro del rectángulo, haga clic en y arrastre, introduzca un valor de 4mm de alto x 10,16 mm de ancho.

9. Repita este proceso para el centro de la parte inferior del rectángulo.

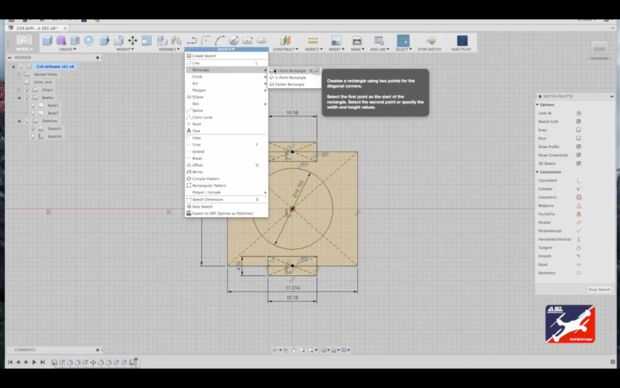

10. dibujo / dos punto herramienta rectángulo.

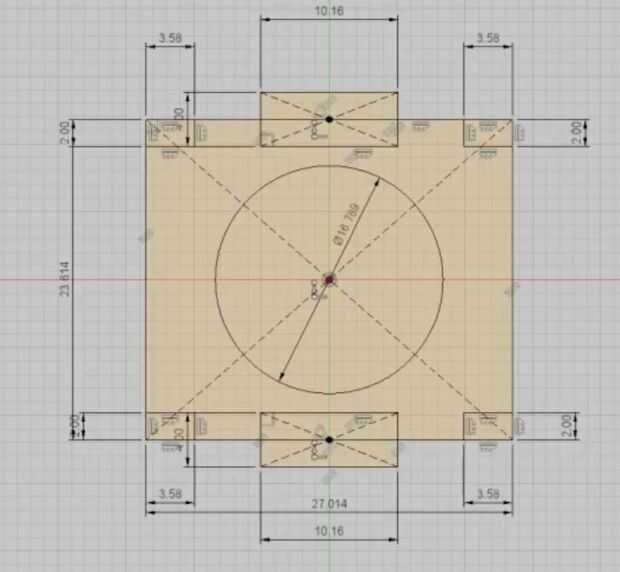

11. desde la esquina superior derecha haga clic, arrastre e Introduzca los valores 2 x 3,58 mm golpe de retorno.

12. Repita para las tres esquinas restantes.

13. croquis centro herramienta rectángulo.

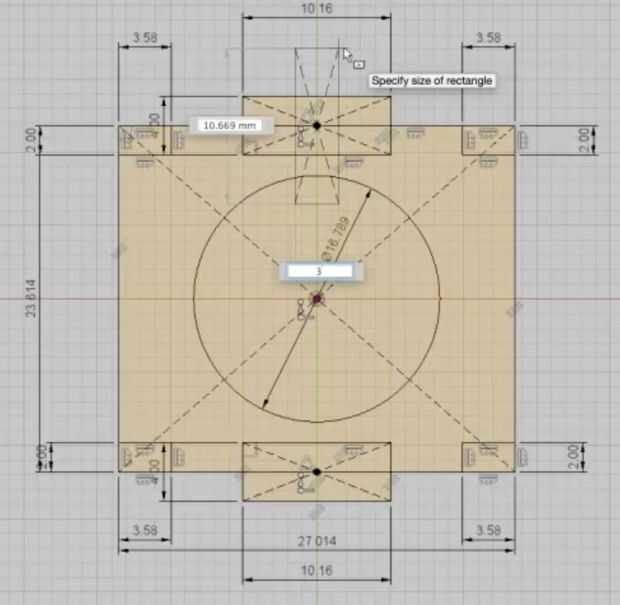

14. desde el centro superior del rectángulo arrastre hacia fuera para que corte a través de bot el rectángulo superior y diámetro de centro círculo, ficha hacia abajo e introduzca un valor de 3 mm. vuelta golpeó para completar.

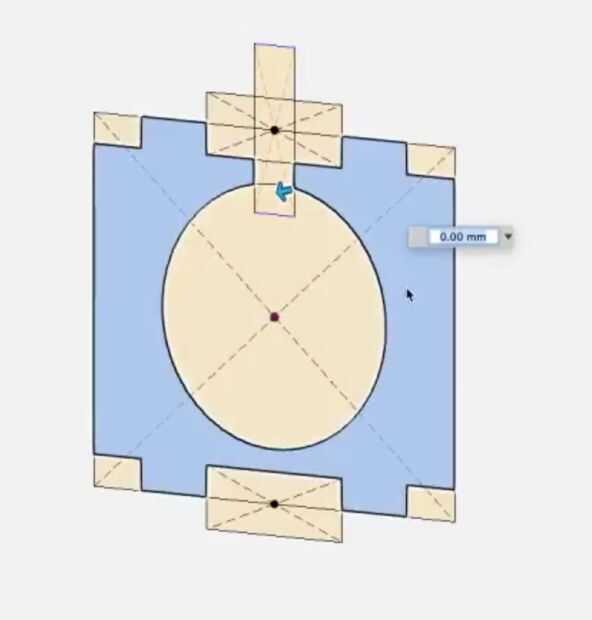

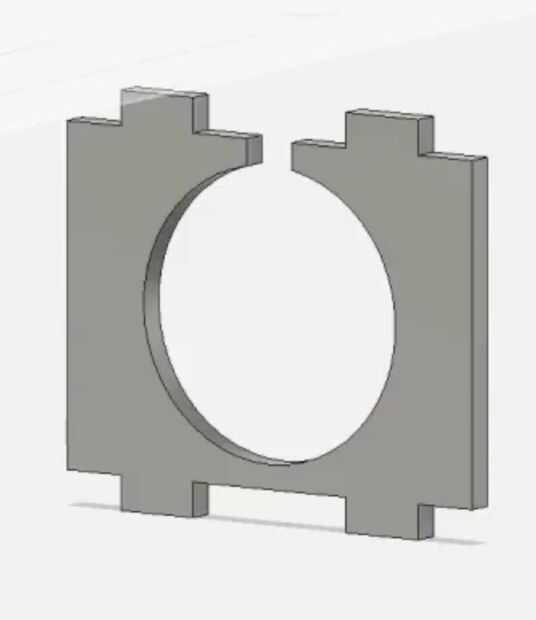

15. golpear la tecla Q para la herramienta de extracción de presión. Seleccione el soporte nuevo bosquejo arrastre e introduzca un valor de 1, 5 mm. Exitoso regreso para completar.

16. jerarquía del navegador Seleccione el nuevo cuerpo de soporte.

17. modificar / mover la herramienta.

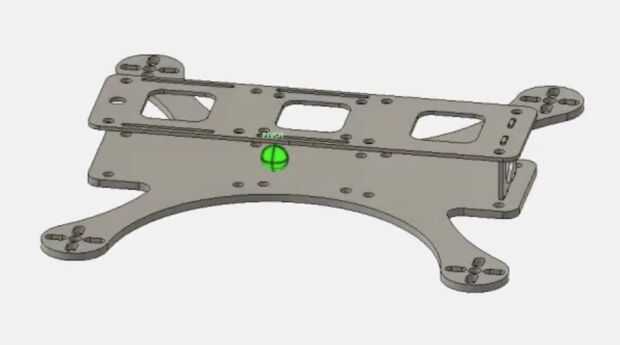

18. arrastre el soporte nuevo en su lugar para que encaje en las ranuras de soporte de la placa superior e inferior. Ajustar la geometría para adaptarse.
