Paso 2: cableado

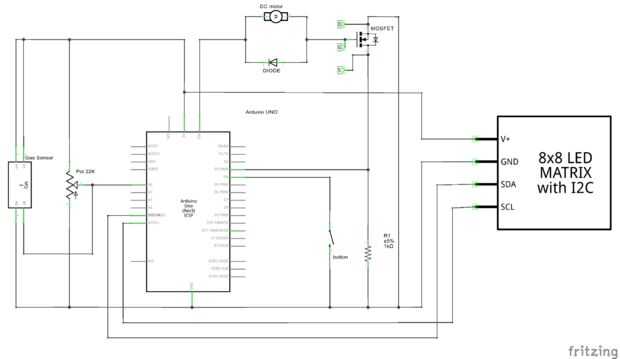

No pienso en tomar fotografías de todos los pasos de soldaduras por lo que tendrás que lidiar con los esquemas en los archivos adjuntos.
Pero la idea es soldar el potenciómetro, la resistencia, el transistor y el diodo en el tablero del PWB.
Usé el ángulo recto hembra encabezados para facilitar la conexión de componentes externos (led matriz, sensor de gas, motor de la C.C. y arduino) a la placa PCB.
El potenciómetro está aquí para cambiar el nivel de alcohol es necesario tener para poder activar las cuentas tirando. O, en otras palabras, cambiar la dificultad.
El resto del cableado se ha realizado a través de los cables de Dupont sin soldar nada. Solo conectar cables al lado femenino y pluging macho a una hembra cabecera en arduino o en el tablero del PWB.
Entonces grabado o había pegado a las cosas por lo que mantiene en su lugar.
