Paso 3: Fijación de piezas dentro de la caja

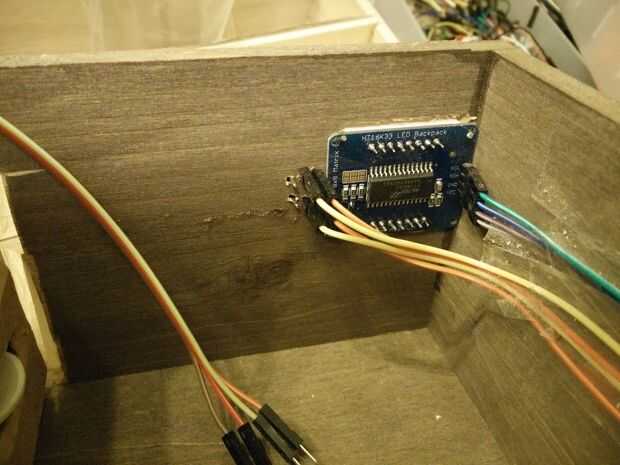

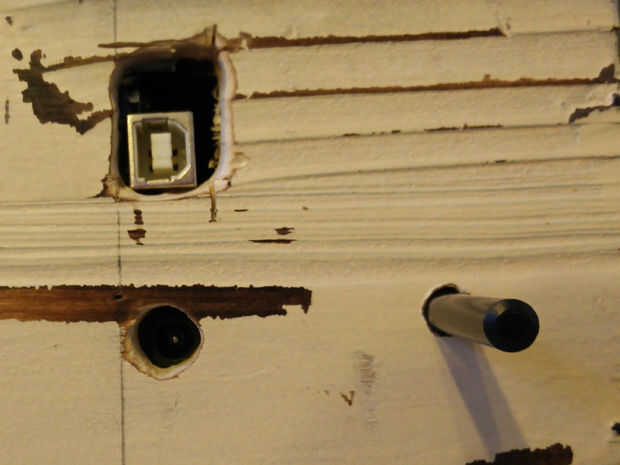

Primero tendrás que cortar los agujeros para la matriz de led, el sensor de gas, el eje del potenciómetro y el adaptador de alimentación de arduino, así como su conector USB para poder reprogramarlo en cualquier momento sin que todo lo saque de la caja.
Definir dónde desea arreglar las cosas, piensa en el tamaño de cuentas así como el tamaño del motor.

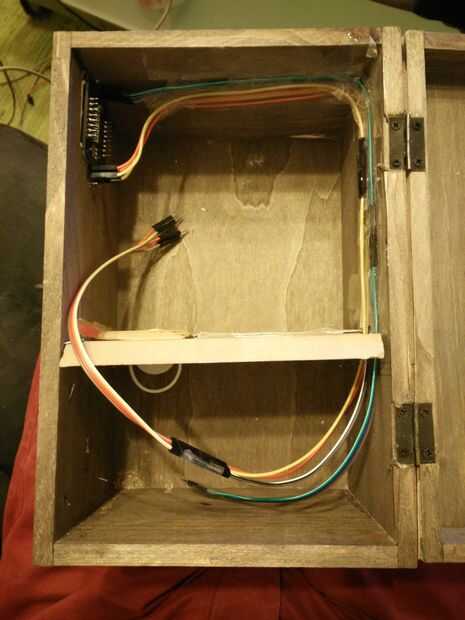

Originalmente hice un soporte de madera fijado con clavos pequeños dentro de la caja y me fijo la arduino a él con el mismo clavo.
El motor se fija a la caja y conectado a una rueda mediante un cinturón. Esto no era bueno.

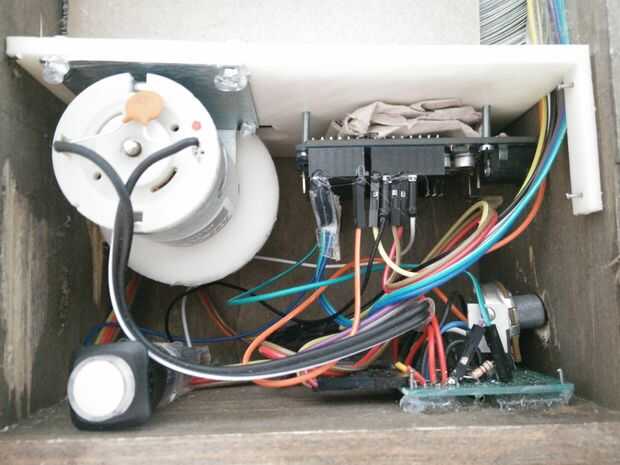

Rehecho 3D impresión soporte para sustituir a la madera. Esta manera podría hacer agujeros perfectamente alineados con los orificios de montaje del arduino y el motor de la C.C. los agujeros de montaje. La gran ventaja de es que no necesito ningún cinturón ya. Simplemente 3D imprimí una rueda grande que encaja el eje del motor. Esta rueda se lance las facturas y nunca fallan en él! Antes de eso, tuve que volver a poner la correa en lugar waaaay demasiado a menudo.
Aquí hay la rueda y el soporte sizedfor mi caja. Probablemente tendrás que editarlas para su caja:
