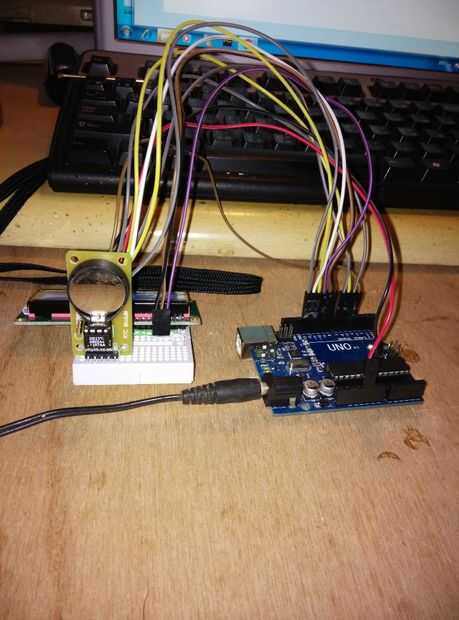

Paso 1: LCD y RTC cambio de cableado
Esto no es mucho avance en realidad que podría trabajar cualquier cableado, pero he encontrado un hilo en cuestión no causó mi LCD pantalla, para corregirlo como sigue.
/ * Pantalla de LCD (1602)
1 VSS a GND de Arduino
2 VCC de 5V de Arduino
3 VEE a GND de Arduino
4 RS a pin 10 del Arduino
5.R/W a pin 9 del Arduino
6.E a Arduino pin 8
11.DB4 al Arduino pin 7
12.DB5 al Arduino pin 6
13.DB6 a Arduino pin 5
14.DB7 al Arduino pin 4
15.LED + de 5V de Arduino
16.LED-a Arduino GND * /
/ * DS1302 RTC
Primero en Arduino 13
DAT a Arduino 12
CLK a Arduino 11 * /
