DS18B2O - sonda temperatura con conector RJ45 (9 / 9 paso)

Paso 9: Completa DS18B20--montaje de la sonda de temperatura y totalmente la prueba ahora

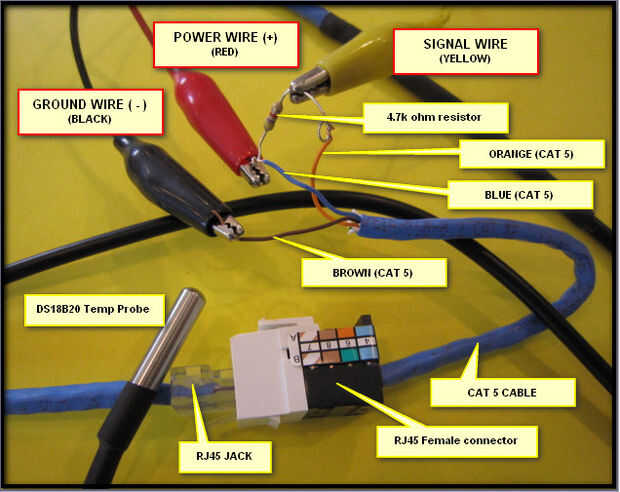

Ahora que hemos completado la sonda de temperatura de acero inoxidable (DS18B20) con cable CAT 5 y conjunto de tomas RJ45 está listo para realizar la prueba de remate. Usando el conector hembra de RJ45 que acaba de terminar en el último paso, usted está listo para probar. En la primera foto puedes ver lo que la prueba debe gusta.

Otra vez uso el sketch de arduino provisto de este instructable para probar todas las conexiones.

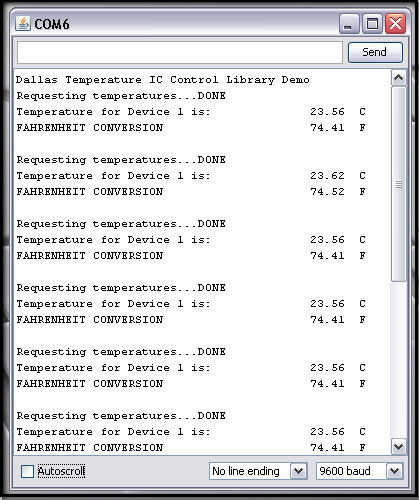

Cuadro 2 muestra los resultados que usted conseguirá cuando el conjunto completo está trabajando correctamente.

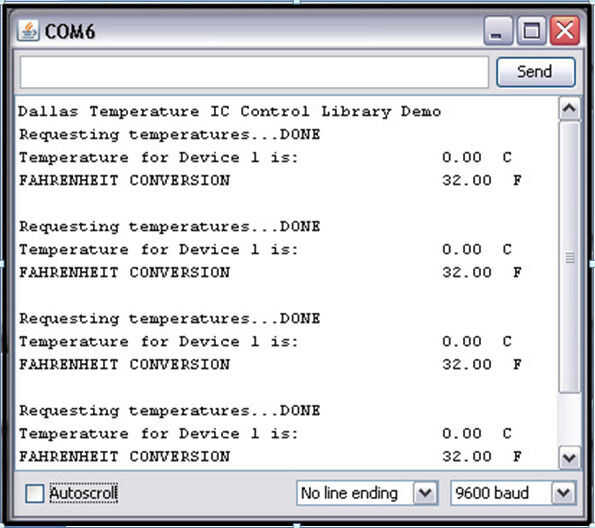

Cuadro 3 muestra que se produce cuando hay un problema con las conexiones de montaje.  Así que deberás trabajar hacia atrás y determinar donde el problema es fijar y volver a probar hasta que la Asamblea está trabajando correctamente.
