Paso 2: Establecimiento de Cat 5 estándar para sensores de temperatura
FONDO:
Resulta que PoE (power-over-ethernet) es la norma establecida para ello.
Primeros sistemas de PoE fueron creados por diversas empresas con ningún estándar particular en mente, desafortunadamente hay un número de sistemas que no es compatible entre sí. Diferentes empresas utilizan diferentes voltajes y polaridades diferentes asignaciones de pines diferentes – a veces incluso varía entre los productos fabricados por la misma empresa!
Afortunadamente ahora se ha definido un estándar y los sistemas modernos de PoE se han acercado hasta el punto que en su mayoría son compatibles. Usted puede leer sobre el estándar, designado "802.3af" (2003) y el más reciente "802.3at" (2009), en la Wikipedia. Pero incluso con el estándar 802.3 no es nada claro vela, porque es bastante doloroso para implementar el estándar sí mismo. Establece el uso de hasta 48V (más componentes típicos tales como los reguladores de voltaje pueden manejar) y un esquema de señalización para permitir que la PD a los inyectores la cantidad de energía que se requiere. Implementación de un dispositivo de potencia compatible con los estándares 802.3 completo por lo tanto es mucho más compleja de lo que realmente debe ser.
Muchos aficionados, por tanto, implementan un sistema simplificado que utiliza la misma conexión como el 802.3 estándar, pero funciona a una tensión más baja y no utiliza un esquema de señalización.

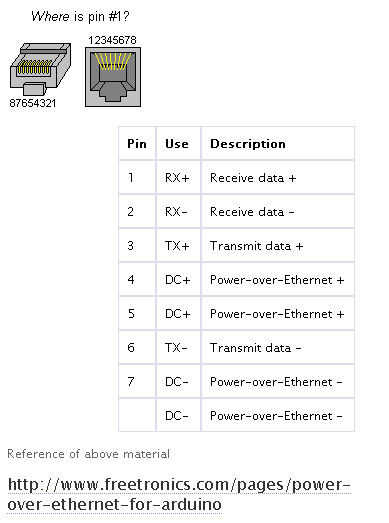

La asignación de pin PoE más comun que se usa generalmente con 10/100base-T Ethernet (que sólo utiliza 2 de los 4 pares en el cable de datos) es el siguiente:
PIN Descripción de uso
1 datos RX + recibir +
2 RX - recepción de datos-
3 transmitir TX + datos +
4 DC + Power-over-Ethernet +
5 DC + Power-over-Ethernet +
6 datos TX - transmitir-
7 DC-Power-over-Ethernet-
8 DC-Power-over-Ethernet-
Referencia de sobre material
http://www.freetronics.com/pages/Power-over-Ethernet-for-Arduino

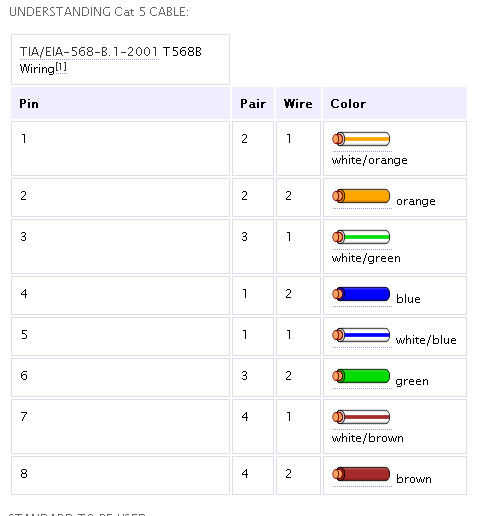

COMPRENSIÓN del gato 5 CABLE:
TIA/EIA-568-B.1-2001 T568B cableado [1]
Color del cable pin par
1 2 1 par 2 hilos 1 blanco/naranja
2 2 2 par 2 hilos 2 naranja
3 3 1 par 3 cables 1 blanco/verde
4 1 2 par 1 alambre 2 azul
5 1 1 par 1 cable 1 blanco/azul
6 3 2 par 3 cables 2 verdes
7 4 1 par 4 Wire 1 blanco/marrón
8 4 2 pares 4 hilos 2 marrón
ESTÁNDAR QUE SE UTILIZARÁ:
1-RX (+) – recepción de datos (+) — — — - blanco/naranja: ninguno
2-RX (-) – recibir datos (-) — — — – naranja — — — – amarillo
3-TX (+-) transmitir datos (+) — — — blanco/verde — — ninguno
4-DC (+) – poder-sobre-Ethernet (+) — – azul — — — rojo
5-DC (+) – poder-sobre-Ethernet (+), blanco y azul — — —-ninguno
6 – TX (-) – transmitir datos (-) — — — verde — — — ninguno
7-DC (-)-Power-over-Ethernet (-) — — blanco/marrón — — ninguno
8 – polaridad – Power-over-Ethernet (-) — — marrón — — — negro
Esta es la configuración que va a utilizar va adelante en las conexiones del sensor. Debo necesito doble-para arriba en un cable Cat5 puedo utilizar los cables blanco/COLOR para llevar a cabo esta tarea.
