DS18B2O - sonda temperatura con conector RJ45 (5 / 9 paso)

Paso 5: Configuración de 3 cables de sonda de Temp - DS18B20 - y

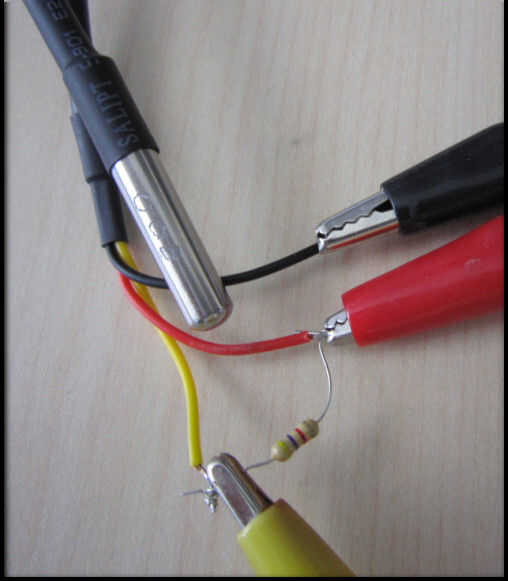

Sonda DS18B20 acero inoxidable Temp conectado usando una configuración de 3 hilos. Esta configuración utiliza cables amarillo – rojos – negro de la sonda de temperatura y conectado al cable CAT 5 en cables marrón - azul - naranja

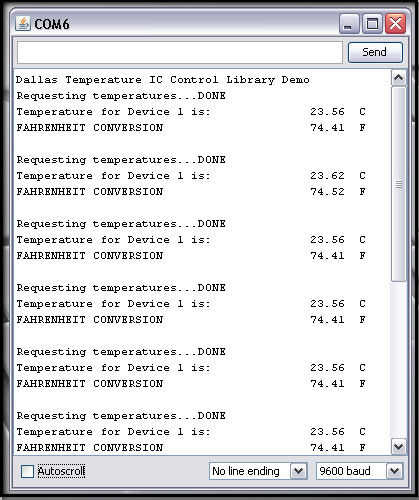

Lectura correcta se generaron con esta configuración. Este resultado viene del bosquejo que proporciona. Debe obtener los mismos resultados que se muestra en la figura 2 del esbozo en este paso.
