DS18B2O - sonda temperatura con conector RJ45 (7 / 9 paso)

Paso 7: DS18B20 sonda Temp--CAT 5 Hook-up

Es el momento de conectar la sonda de temperatura DS18B20 con un cable CAT 5. Esto le permitirá crear un autobús tantas sondas de temperatura que necesita.

CONEXIONES DE LOS CABLES:

Sonda de temperatura — — – gato 5

ROJO === AZUL

AMARILLO === NARANJA

NEGRO === MARRÓN

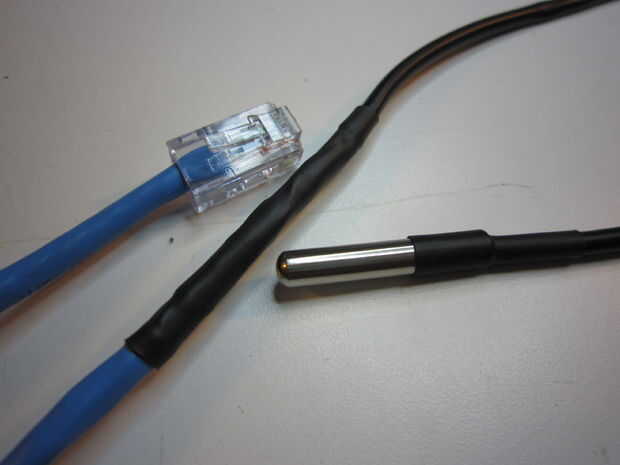

Lo único que queda para hacer ahora es añadir la tubería a la conexión entre la sonda y el cable del encogimiento y colocar un conector RJ45 en el extremo del cable CAT 5. Ahora es posible hacer sondas como usted quiere y tiene una forma estándar para conectar las puntas de prueba a un arduino para reportar las temperaturas.

No se olvide de probar la sonda y conexiones y asegúrese de que la sonda funciona correctamente.
