DS18B2O - sonda temperatura con conector RJ45 (8 / 9 paso)

Paso 8: Crear el DS18B20--prueba el enchufe RJ45

Ahora es competir el DS18B20, sonda de temperatura conectada a cable CAT 5 con unidad de salida de RJ45. Pero no sé si todas las conexiones están funcionando. Así que es tiempo para probar el montaje terminado. La única manera de lograr esta tarea es construir un conector hembra RJ45 con un extremo del cable CAT 5.

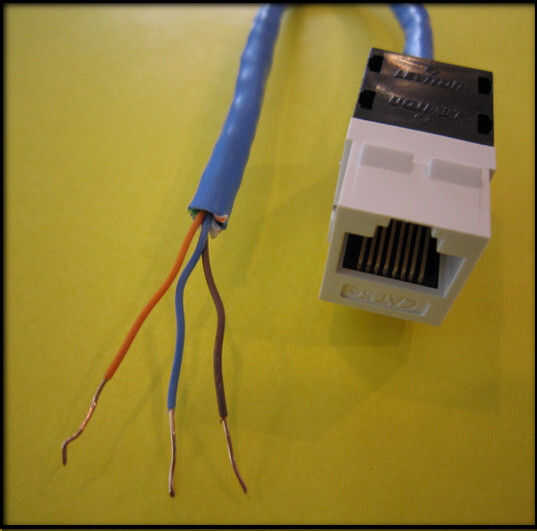

Comprar un conector hembra de RJ45 en Home Depot como me gusta este tipo de conector. Es fácil de utilizar y obtener resultados consistentes. Lowes vende un conector de tipo diferente, pero que funciona de la misma. Utilice la configuración estándar de 3 hilos con cable CAT 5 (naranja-azul-marrón). Corte todos los otros cables de CAT 5 así que no habrá ninguna confusión en cuanto a las conexiones a realizar. También desnudaron los extremos del cable para permitir para que los clips que se unirá.

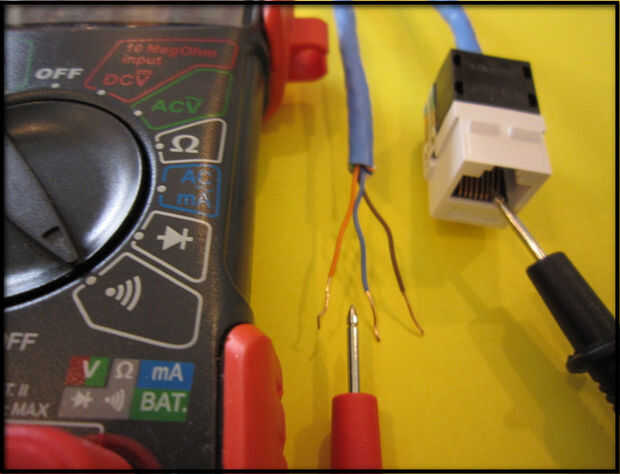

La Asamblea de la prueba es ahora el siguiente paso. Para ello, utilice un multímetro ajustado en el modo de conductividad. Las puntas del multímetro pueden utilizarse de cualquier manera para la prueba. Obtendrá los mismos resultados.

Prueba cada cable con la posición correcta en el conector hembra RJ45. Cuando se toca la punta de prueba termina a lo correcto que el multímetro emite un sonido. Si esto no sucediera que tendrá que rehacer las conexiones. Mantener pruebas hasta obtener resultados consistentes. Una vez que todas las conexiones estén funcionando pasar a probar el armado de sonda de temperatura DS18B20.  (ver imagen 2)
