DSO Nano V2 guía (1 / 9 paso)

Paso 1: introducción

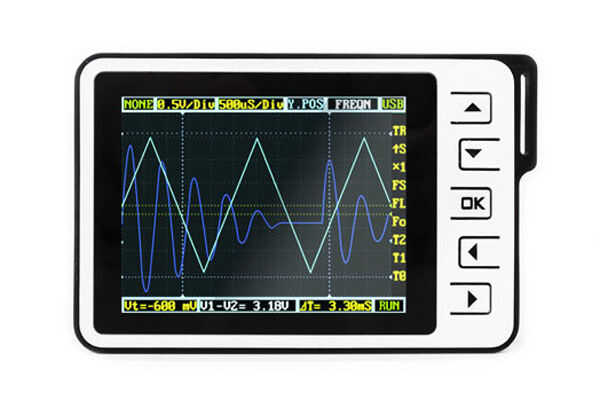

El DSO Nano v2 es un osciloscopio digital para el análisis de circuito fácil.  Este equipo de prueba electrónico permite la observación de voltajes de la señal en una forma fácil de leer pantalla en constante cambio.  El DSO Nano permite la forma de onda básica en un color de 320 x 240 pantalla y almacenamiento de la imagen en una tarjeta micro SD.  El DSO Nano también incluye un generador de función simple para aplicar varias señales diferentes a cualquier circuito.  La facilidad de uso y tamaño pequeño hace que el DSO Nano la herramienta perfecta para el uso en el campo, en un proyecto pequeño hobby, o para la simple medición rápida.
