DSO Nano V2 guía (3 / 9 paso)

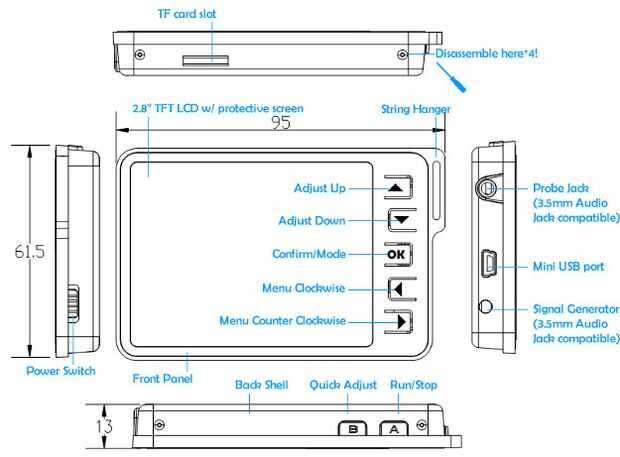

Paso 3: Componentes y botones

Interruptor: Simple en el interruptor.  Hacia arriba, hacia abajo de la posición off.
LCD pantalla: 2,8" TFT LCD de pantalla.  Muestra la configuración actual y las señales.
Ajustar hacia arriba: Ajustar selección hacia arriba.
Ajustar hacia abajo: Ajustar selección hacia abajo.
Confirmar/Mode: Utilizado para ajustar opciones de visualización de señal y confirmar la selección.
Menú de la izquierda: Ajustar selección hacia la izquierda.  Se utiliza principalmente para seleccionar opción de menú.
Menú hacia la izquierda: Ajustar el derecho de selección.  Se utiliza principalmente para seleccionar opción de menú.
De ajuste rápido: Ajusta rápidamente automáticamente a la vista mejor ajuste de señal de corriente.
Run/Stop: Señal de Run/Pause para ver componentes específicos o guardar una imagen.
Conector de sonda: Entrada para la visualización de la señal.
Mini puerto del USB: Puerto USB para visualización almacena imágenes y dispositivo de carga.
Generador de señal: Salida para el generador interno de señales.
Ranura para tarjeta del TF: Tarjeta SD lenta para tarjeta mini SD.  Utilizado para almacenar capturas de imagen.
