DSO Nano V2 guía (4 / 9 paso)

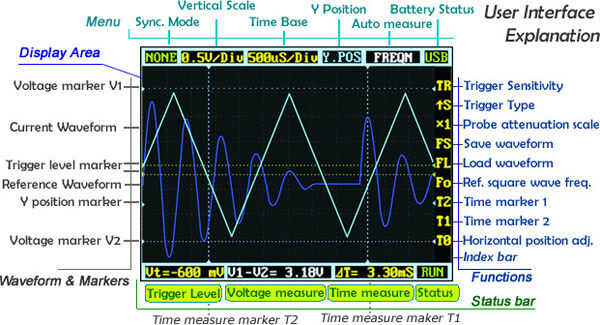

Paso 4: Interfaz de usuario

MENU

Sincronización de . Modo: ajuste para cambiar el modo de disparo actual. (AJUSTE AUTOMÁTICO, NORMA, SING, EXPLORACIÓN, NINGUNO)
Escala vertical: Ajustar para cambiar la escala de voltaje/División de pantalla (alto voltaje en la pantalla). Cada división es una unidad de rejilla de la pantalla.
Base de tiempo: Ajustar para cambiar la escala horizontal (anchura de tiempo en pantalla) cada división es una unidad de rejilla de la pantalla.
Y posición: Ajustar el marcador de posición Y para mover la curva hacia arriba y hacia abajo. Auto medida: Muestra mediciones simples de entrada de señal. (frecuencia, tiempo de ciclo, ciclo de trabajo, tensión de pico a pico, Voltaje RMS, voltaje promedio, voltaje de C.C.) Estado de la batería: Muestra el estado actual de la batería o USB si carga actualmente con puerto USB.

FUNCIONES

Desencadenar sensibilidad: Muestra activar el nivel de sensibilidad.  Este es el nivel en el cual el disparador se activará
Gatillo tipo: Muestra el tipo de activación actual. Por defecto está en las señales de borde (↑S) de levantamiento
Sonda atenuación escala: Este es un multiplicador de la sonda.  Utilizado para amplificar señales antes de ser leídos en la pantalla.  Usted puede seleccionar ya sea x1 o x10.
Guardar formas de onda: Seleccione esta opción para almacenar de forma de onda a la tarjeta SD insertada.
Forma de onda de la carga: Seleccione forma de onda de la carga de la tarjeta SD insertada.
Frecuencia de la onda cuadrada Ref.: Se emplea para ajustar la frecuencia de la onda cuadrada utilizando el generador de frecuencia.
Tiempo marcador 1: Marcador 1 utilizado para afinar las medidas exactas.  Colocar en un lado de la señal (opuesto al 2 del marcador de tiempo) para obtener una lectura más precisa
Tiempo marcador 2: Marcador utilizado para afinar las medidas exactas de 2.  Colocar en un lado de la señal (contrario de tiempo marcador 1) para obtener una lectura más precisa
Adj. de posición horizontal: Utilizar para ajustar la posición de señal izquierda o derecha.  Útil cuando una parte específica de la señal es necesaria para una mejor visualización.

BARRA DE ESTADO

Activar nivel: Se emplea para ajustar el nivel de voltaje en el cual se activa el gatillo
Medida de voltaje: Muestra la diferencia de voltaje entre voltaje marcador 1 y 2 del marcador de voltaje.  Medida del tiempo: Muestra el tiempo en el marcador de tiempo 1
Estado: Muestra el estado actual (funcionamiento, HOLD)

Forma de onda y marcadores

Marcador de voltaje V1: Nivel de referencia 1 para medida de voltaje.  Seleccione V1 en ventana de medida de tensión para ajustar la posición.
Forma de onda actual: Punto de inicio de la entrada de corriente.
Activar el marcador de nivel: Muestra el nivel de voltaje para cuando el disparador se activará.  Seleccione Ventana de nivel de disparo para ajustar el marcador.
Forma de onda de referencia: Partir del punto de la onda de referencia.
Posición Y marcador: El marcador de posición Y indica cero voltios para hacer referencia a una señal.
Marcador de voltaje V2: Nivel de referencia 2 para medida de voltaje.  Seleccione V2 en ventana de medida de tensión para ajustar la posición.
