DSO Nano V2 guía (6 / 9 paso)

Paso 6: Usando!

La sección siguiente demostrará ahora unos sencillos pasos cómo configurar y visualizar una señal en tu DSO Nano y ver el voltaje pico a pico de la señal.  Para esta demostración nos conectando las puntas de prueba a un microcontrolador a una forma de onda para ver la salida.

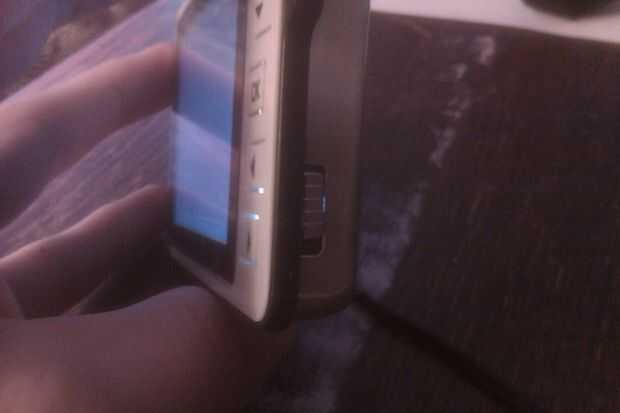

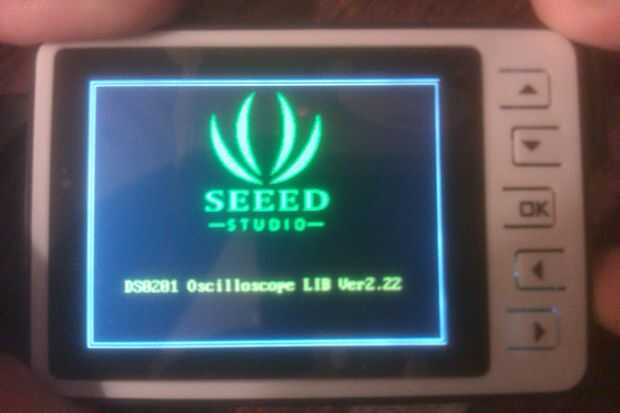

1. Encienda su dispositivo deslizando el interruptor de encendido a la posición de encendido.  Debería ver una pantalla de inicio con información general seguido por la pantalla principal.  Si su dispositivo no se enciende la batería puede estar muerta.

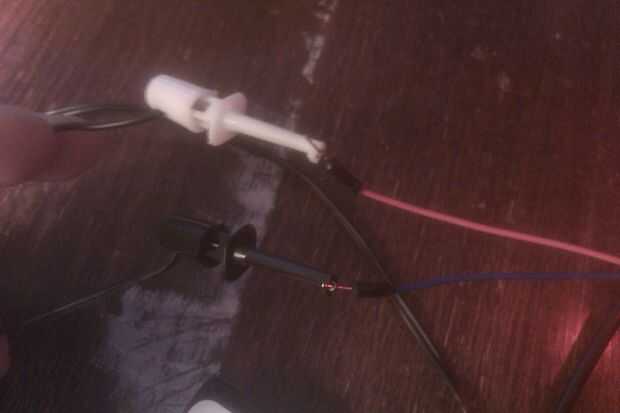

2. Inserte las puntas de prueba de conexión en el conector de sonda ubicada a un costado del dispositivo.

3. Conecte las sondas al punto del circuito que quiere probar.  Negro está conectado a tierra y rojo/blanco está conectado con el punto de prueba.

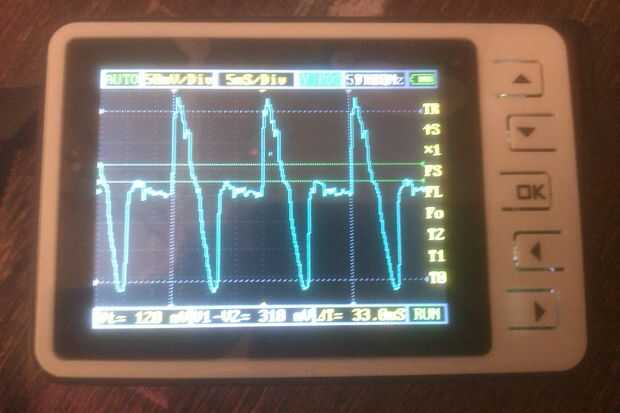

4. ahora debería ver el dispositivo de medición de la señal en la pantalla principal.  Puede que necesite ajustar la escala horizontal o vertical para obtener una mejor vista o utilizar la característica de escala automática.

5. Utilice las flechas izquierdas y derecha para mover a la ventana de medida de auto.

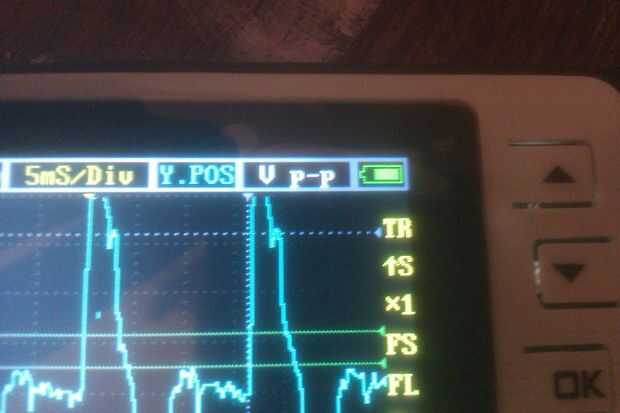

6. Utilice el arriba y abajo flechas para cambiar la medida de corriente a Vpp y seleccione aceptar

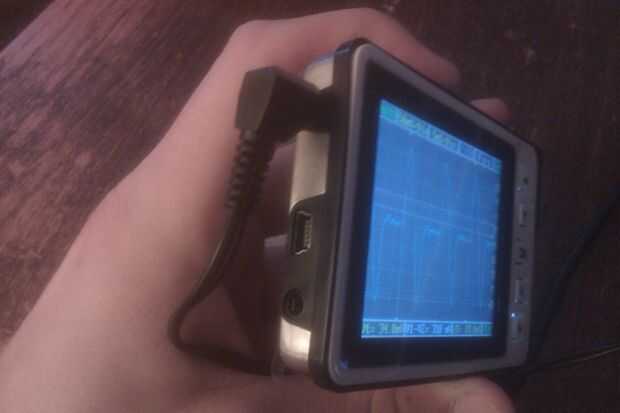

7. el voltaje de pico a pico ahora será visible en la ventana de medición automático.
