DSO Nano V2 guía (7 / 9 paso)

Paso 7: Guardar una imagen en la tarjeta SD

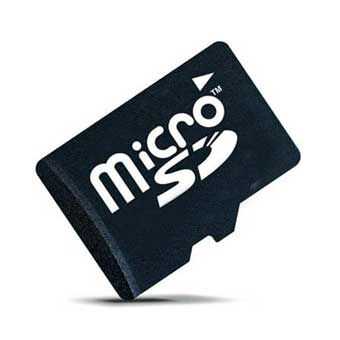

Mientras trabaja en una señal puede ser conveniente almacenar una imagen de la pantalla para posterior análisis o referencia.  El DSO Nano tiene una micro ranura para tarjetas SD para hacer exactamente esto.  Captura de formas de onda se puede almacenar en la tarjeta SD que más tarde puede quitar e insertar en un ordenador.  Para almacenar y ver las imágenes de forma de onda en una tarjeta SD, primero asegúrese de que el cuidado de SD soporta el modo SPI y el formato es como una tarjeta de memoria de FAT16.  Crear un nuevo archivo llamado FILEXXX. DAT (donde XXX es un número de tres dígitos) en la SD de la tarjeta o descargue el archivo de http://dso.seeedstudio.com/ y colocar en la tarjeta SD.  Para guardar una captura de pantalla, desplácese hasta la opción de FS y pulse Aceptar (confirmar).  Para cargar una forma de onda vaya al FL y pulse Aceptar (confirmar).

También he ahorrado un archivo de rar de aquí lo que contiene el primero 39 FILEXXX. Aquí los archivos DAT.
