Dual Core Arduino / Atemga328 - Robot controlador y reproductor de Audio (1 / 4 paso)

Step 1: Start with one core and make it blink!

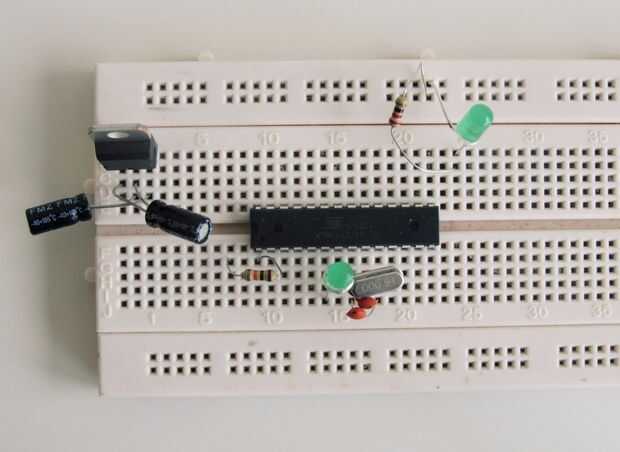

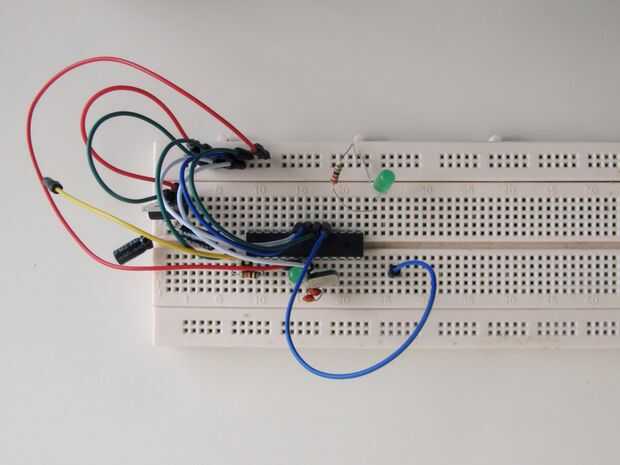

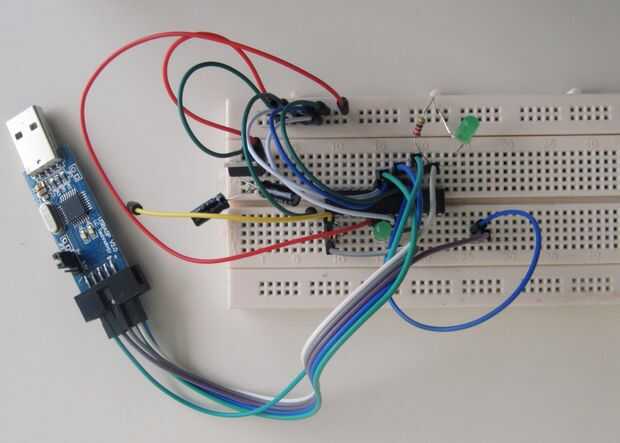

Para mantener las cosas simples, a comenzar con un solo chip Atmega328p y hacerlo parpadear. Siga el diagrama del circuito en este paso, y luego conectar el programador AVR y subir el programa blink .

Tenga en cuenta que el LED esté conectado al pin digital 3 en el circuito, por lo que tendrás que cambiar el código de parpadeo en consecuencia. Si desea utilizar el pin digital 13 como en el sketch original de blink de arduino conectar el LED al pin 19 (pin SCK).

Con suerte, debería tener un LED que parpadea!

Algunos consejos para este paso:

  • Mantenerlo simple y comprobar cada paso
  • Si estás usando cable lm7805 antes de enchufar en el atmega328p, asegúrese de que obtener una salida de 5V
  • Si tiene problemas con el programa blink, trate de cargar el bootloader de arduino a la atmega328p (Herramientas > grabar bootloader)
  • Controladores para USBISP se pueden encontrar aquí. Siga esta guía de instalación del controlador para Windows 8
