Dual-puente H - L298 Breakout Board - casero (4 / 6 paso)

Paso 4: paso 2 - componentes

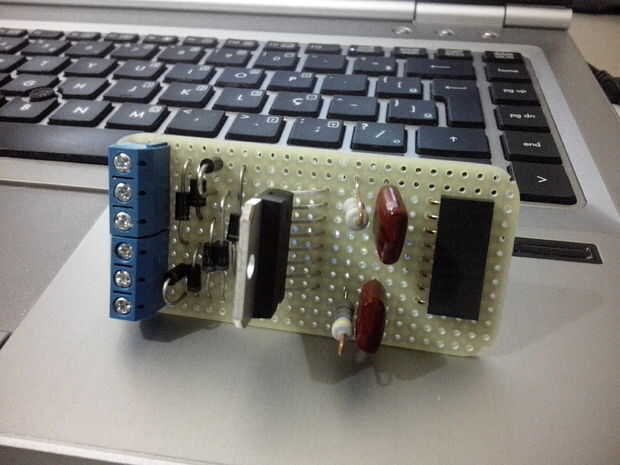

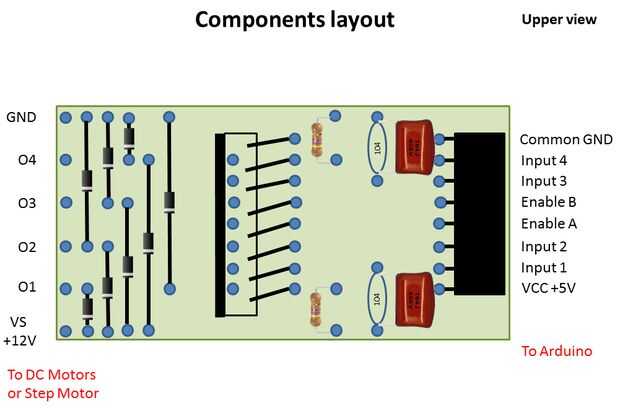

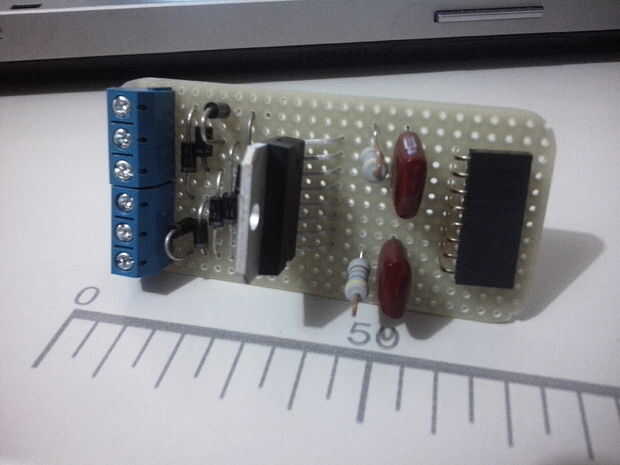

Después de lijar y limpiar el tablero, poner todos los componentes en él según el diagrama arriba y esquemática.

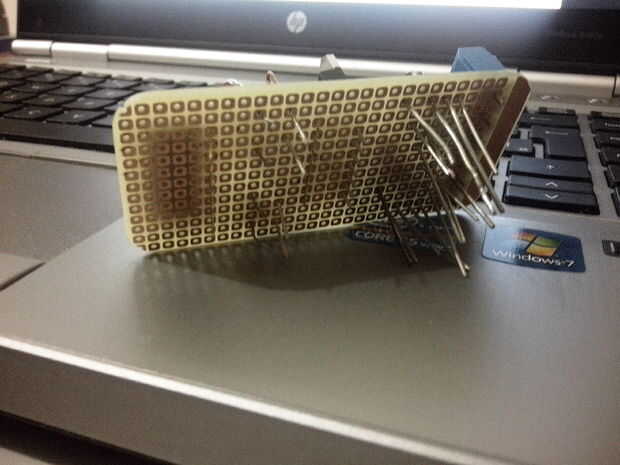

Para esto, doblar componentes correctamente.

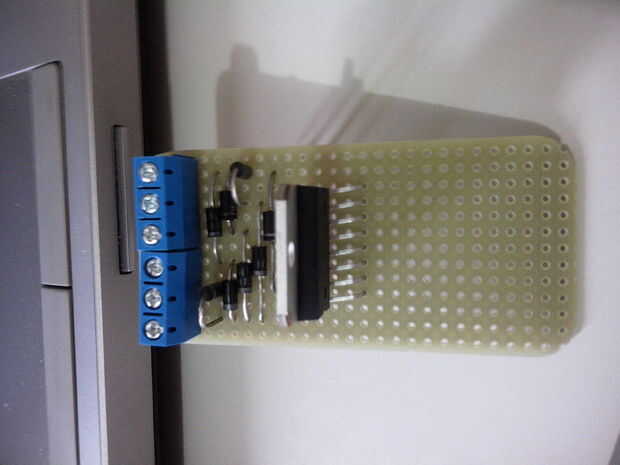

Hacer la soldadura para cada grupo de componentes de forma independiente, por ejemplo:

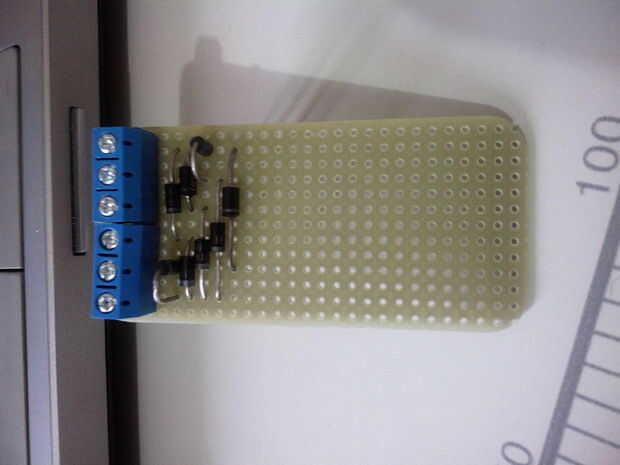

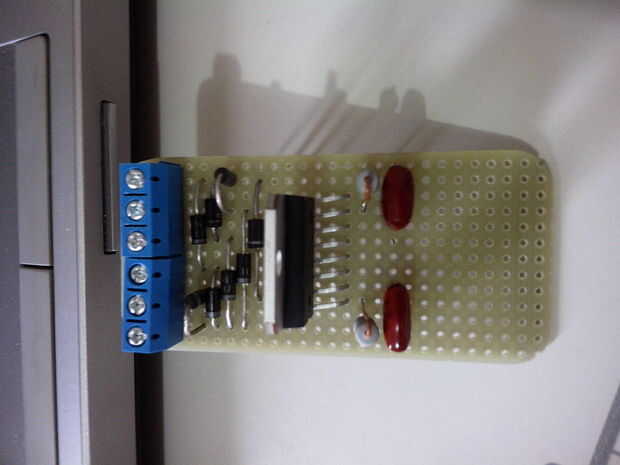

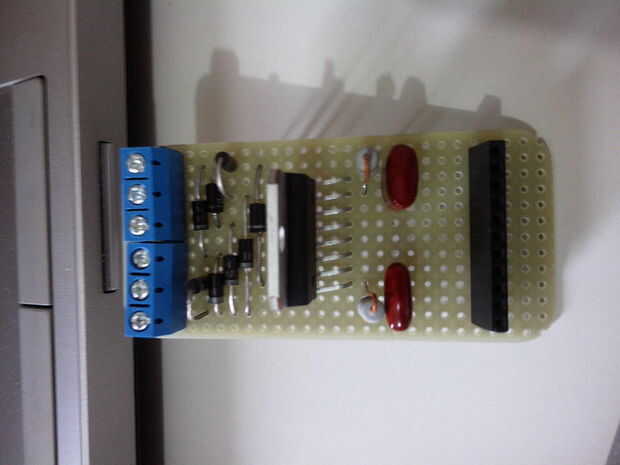

diodos primero y luego conectores y luego los condensadores y resistencias y finalmente el IC L298N; en qué orden quieres o estás acostumbrado a hacer.
