Dual USB cargador con conmutación regulador (2 / 5 paso)

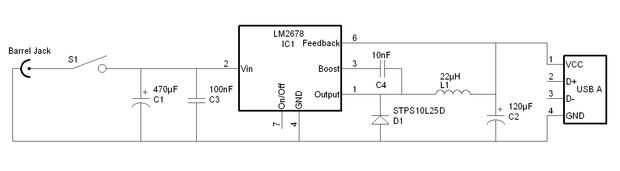

Paso 2: Construir el circuito

Al construir este circuito que necesita para mantener las líneas lo más cortas posible para mantenerla en funcionamiento estable y eficiente. La línea de retroalimentación debe conservarse alejados el inductor.

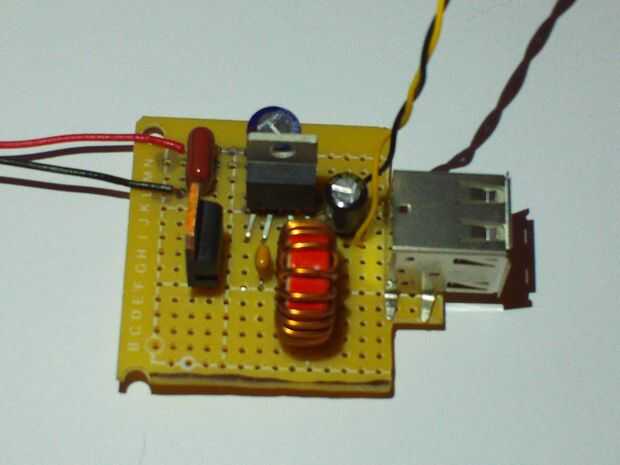

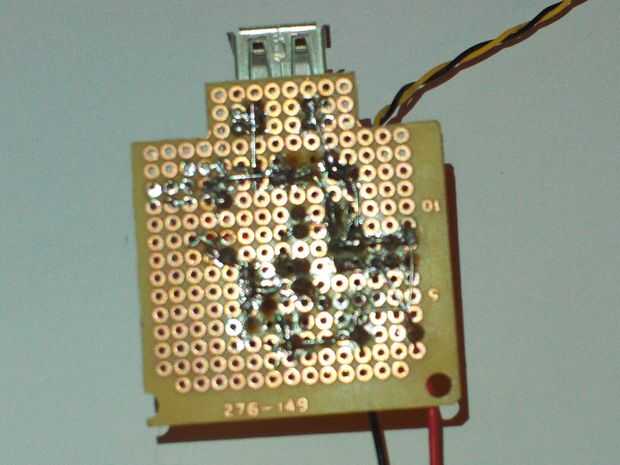

Un PCB es mejor para este circuito (aunque yo usé protoboard)

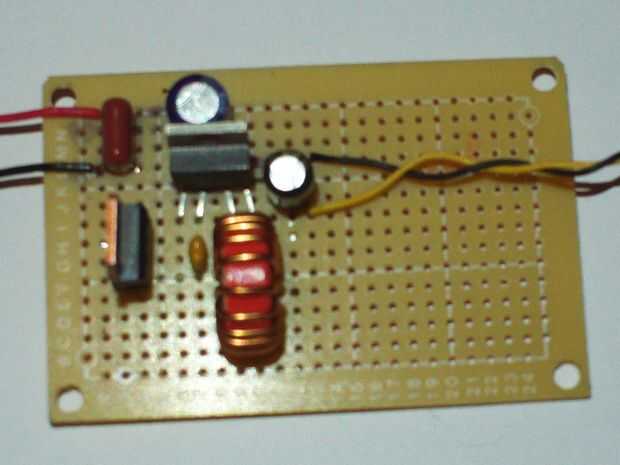

Corté el circuito impreso hasta ajuste de la caja con una Dremel.

Calor no parece ser un problema.
El diodo funciona cool, y el regulador funciona sobre 50° C con una carga de 2A.
El regulador ha construido protección térmica y actual.

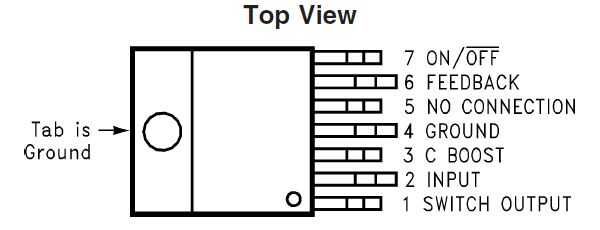

El LM2678 puede suministrar hasta 5 amperios pero el circuito de aquí ha sido optimizado para 0.5 a 2 amperios.
