Dual USB cargador con conmutación regulador (3 / 5 paso)

Paso 3: Ponerlo en el caso

tuve que hacer espacio en el cuadro de proyecto por los titulares de la tarjeta de circuitos en los lados de lijado.
Corte una ranura para los puertos USB y el conector de alimentación.
Corte un agujero para el interruptor.
Usé una Dremel y X-acto cuchillo para hacer los agujeros.

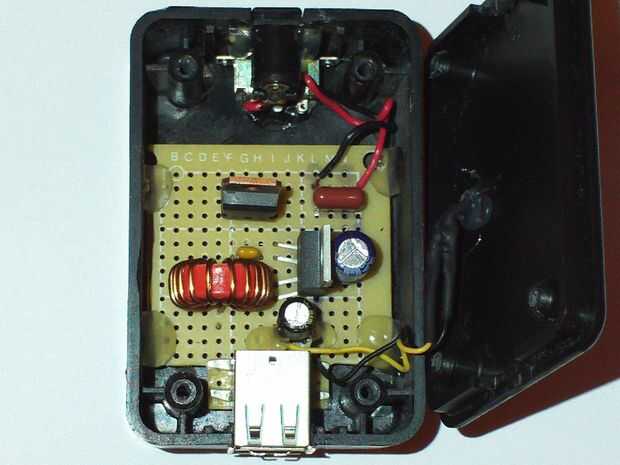

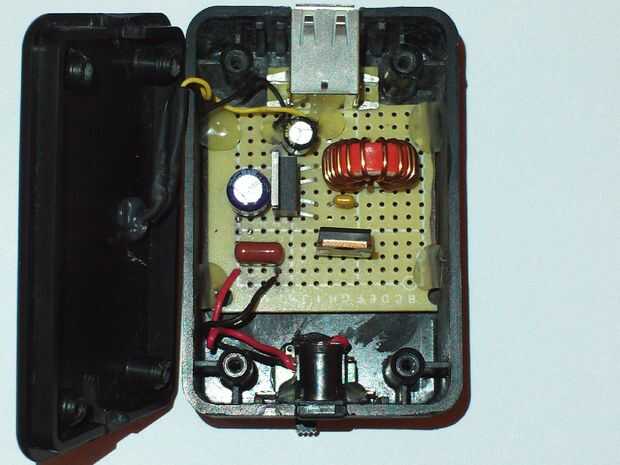

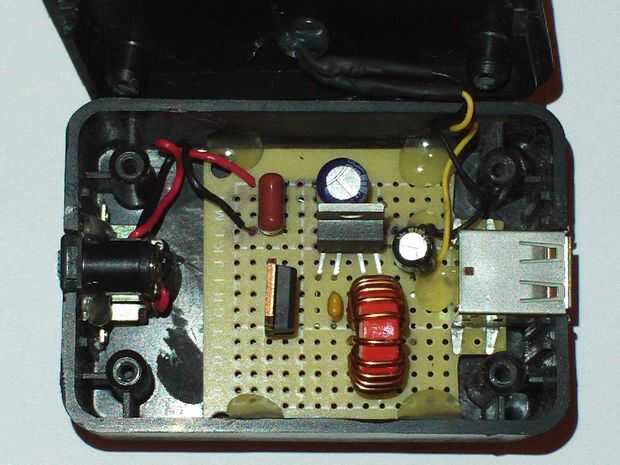

Había montado el tablero con pegamento caliente. También se pegan el selector y el jack.
Puse un LED 3 mm azul en la tapa.
