* duino barril temperatura Monitor, o la búsqueda de la pinta perfecta (2 / 6 paso)

Paso 2: Elegir un Arduino y recoger tus piezas

Tienes varias opciones aquí, así que elige tu tabla según sus necesidades. En mi caso, necesitaba algo que pude programar usando el IDE de Arduino, digo "programa" pero me refiero a pedir el código fuente abierto y hackear a mis necesidades :-) Tuve unos Arduino Unos colocación alrededor pero tienen una footptint bastante grande y después de todo, sólo tenemos que ejecutar un par de sensores de temperatura e imprimir las lecturas en una pantalla LCD. Mi humilde opinión, un Arduino lleno-para arriba es un poco excesivo, ¿por qué utilizar un microcontrolador $30 cuando se puede usar algo que hace lo mismo mucho más barato?

Originalmente pensé que usaría un ATTiny85 - tengo una manga entera de ellos que ordenó simplemente que para cosas como esta - pero era demasiado perezoso para enganchar hasta mi protoboard y lío con el código. So... Pedí un Consejo de desarrollo de Digispark (que utiliza el ATTiny85), pensando en que haría el truco. Mal-¡ oh! Mientras que estas tarjetas están muy bien, están limitados por la memoria ATTiny de 8k (k de 6 después de que el gestor de arranque está atascado en la cosa). Codificación de tipos probablemente podría encontrar una manera de hacer el trabajo de Digispark para esto, pero lamentablemente no soy uno de ellos. Y necesitaba que esta cosa para arriba y correr antes de intercambiar hacia fuera mi barril Guinness con uno nuevo! Después de un poco rápido de googlear decidí que utilizaría el Arduino Nano, que utiliza el mismo chip como la ONU (AT328 w/32_k) y tiene un espacio mucho menor.

Aquí está una lista de todas las piezas que utilicé para esta compilación. Mucho de este material que tenía en mi estante de piezas que compré hace un tiempo, a la espera de proyectos como este:

Caja del proyecto (ver paso 1)

Cerebros:

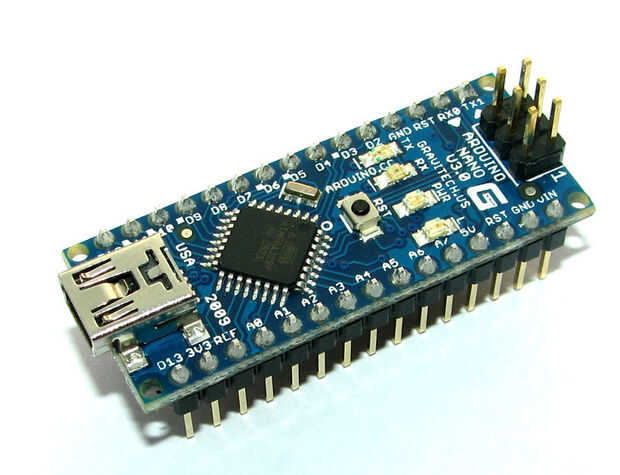

Arduino Nano
pantalla de LCD 16 x 2
Adafruit i2c/SPI mochila de LCD

Sensores:

Sensor de temperatura DS18B20 (x2)
jack conector hembra estéreo de 3,5 mm TRS (x2)
cables de conector estéreo de 3,5 mm TRS (x2)

Energía:

Interruptores de eje de balancín mini
fuente 9V DC
enchufes de alimentación de CC de 2.5 mm (Necesitaremos uno de estos en la verruga de la pared de la soldadura)
DCpower de 2.5mm

Misc:

Pequeña PCB para interruptor de conexión, PWR entradas y sensores
Cables de alambre
Hardware para el caso, según se requiera

Esta construcción es muy fácil de hacer portátil mediante el uso de una batería (> 5V) en lugar del plan de energía DC externo utiliza.
