Dummy Monitor para sesiones de fotos y Demos de productos (7 / 11 paso)

Paso 7: Alambre del regulador de voltaje y batería

Por alguna razón tonta el CCFL tablero funciona a 12V, pero también requiere 5V control señales (activar y ajustar).

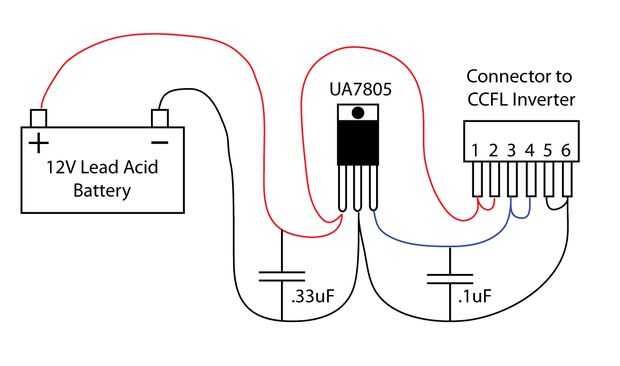

Por lo tanto, tenemos que conectar un regulador de 5V--UA7805--entre la batería y el tablero del inversor, como se muestra en el diagrama de abajo.  El circuito produce una señal de 5V y conecta con cables de 3 y 4 del conector de alimentación del inversor.

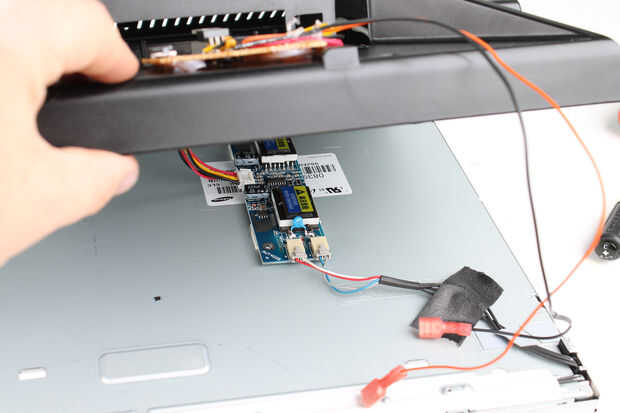

El conector de alimentación, que debe venir con el inversor CCFL, tiene seis cables de él.  Aquí está el pinout:

1: V + (12V)
2: V + (12V)
3: ACTIVAR (5V)
4: AJUSTE (5V)
5: GND
6: GND

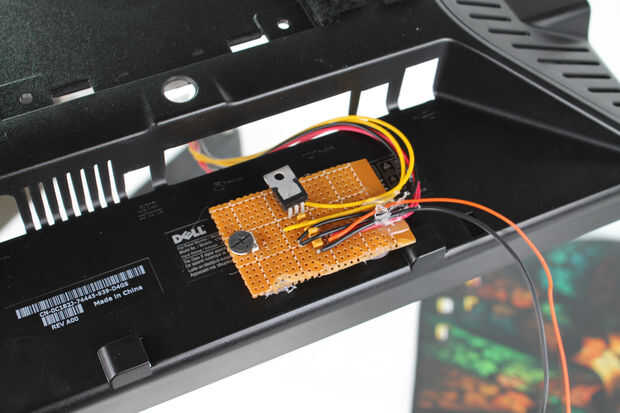

Me pareció conveniente para conectar el circuito regulador de voltaje en la parte posterior del monitor, pero igual podría introducirlo dentro.
