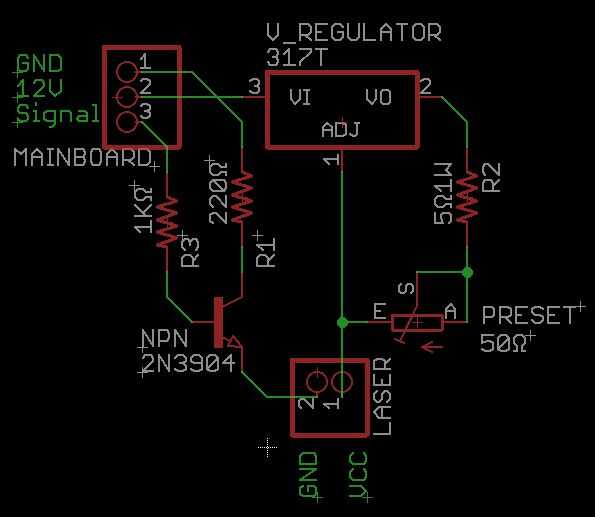

Paso 6: Crear el módulo del Laser (con conductor)
¿Recuerda cómo se encontró y se identificaron el diodo cuando estábamos teniendo los drivers en el DVD aparte? Bien ahora es tiempo de salvar ese diodo desde el carro.
Cuidado con:

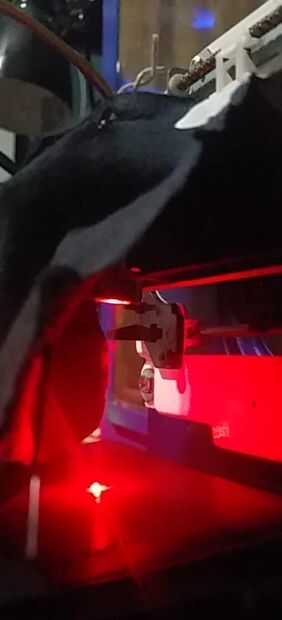

Este tipo de láseres está generalmente clase 2-3 en el caso de su controlador de DVD para saber más leer. ¿Qué significa? Bien para esto de las clases es peligrosos para ver directamente. Además, estamos utilizando este láser para grabar madera, derretir el plástico y, ¿qué crees que puede hacer a sus ojos? Por favor tenga cuidado.
Más información sobre la seguridad de laser:
https://en.wikipedia.org/wiki/Laser_safety#classif...
Ahora, como he dicho antes, carros varían un montón así que siéntase libre hackear tu camino a través de hasta que usted consigue el diodo, pero no la causa de carro que es donde se montan las placas rompe!

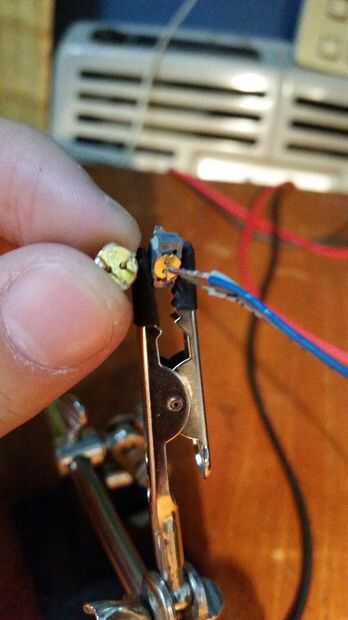

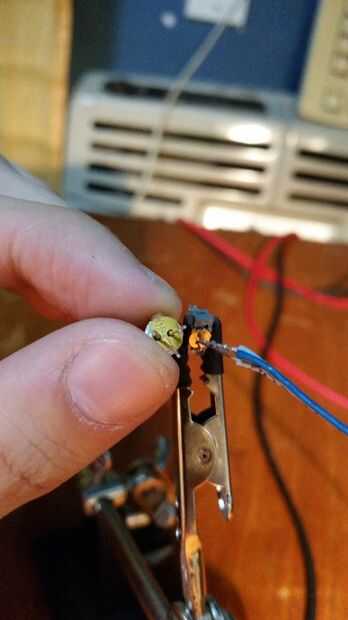

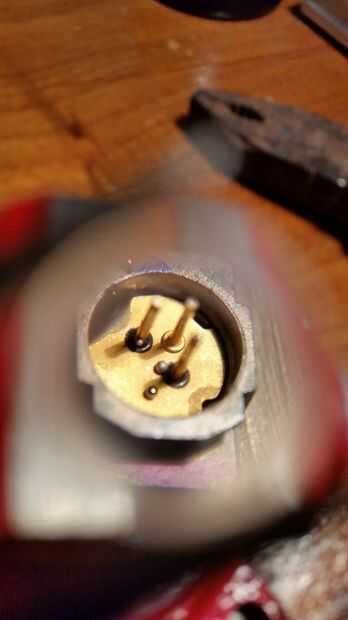

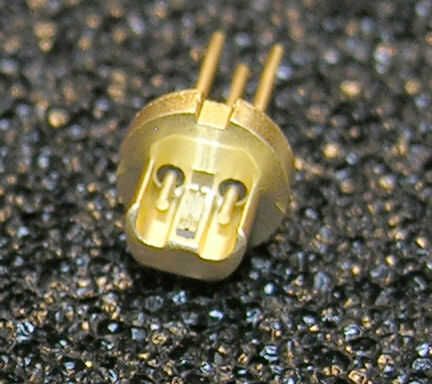

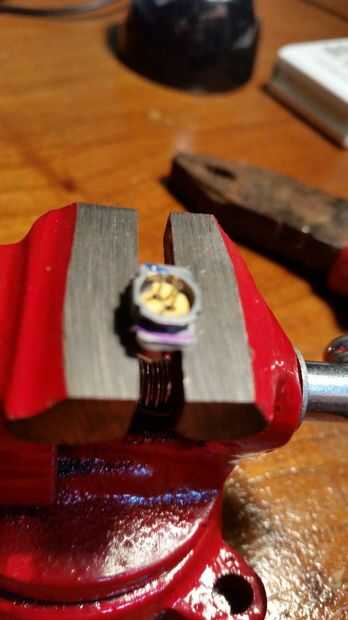

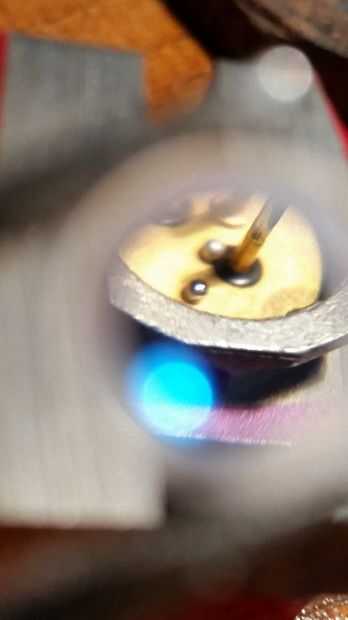

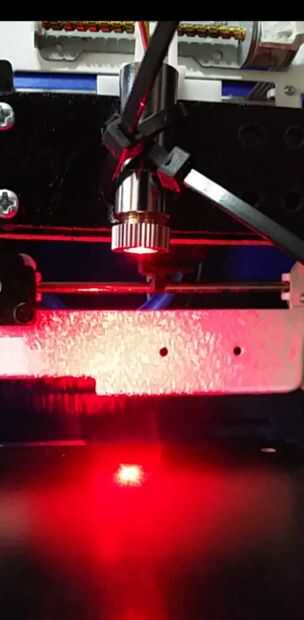

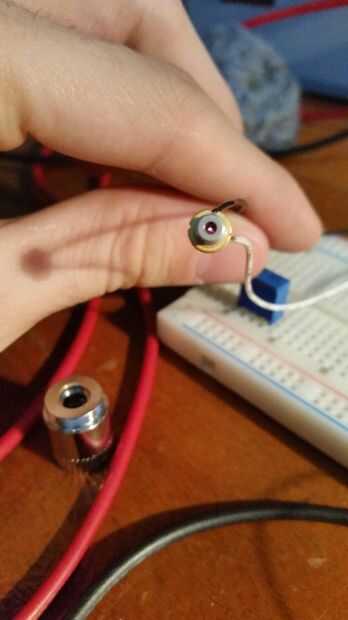

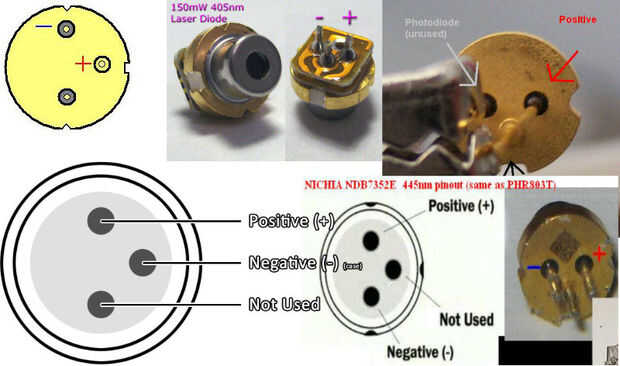

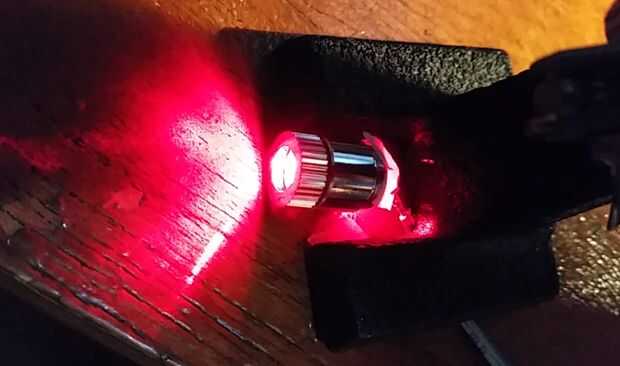

Una vez que un asimiento de él, puede parecer un cuadro 1,2,3, hay gran cantidad de diodos y de conexiones, así que ten cuidado cuando se mira en el internet para láser diodo PIN, porque pensé que todos compartieron el mismo pinout y entonces descubrí que no, como en el cuadro 4. Pero en ese momento ya había quemado como 5. Al final encontré un diodo como la de la última foto que funcionaba bien.

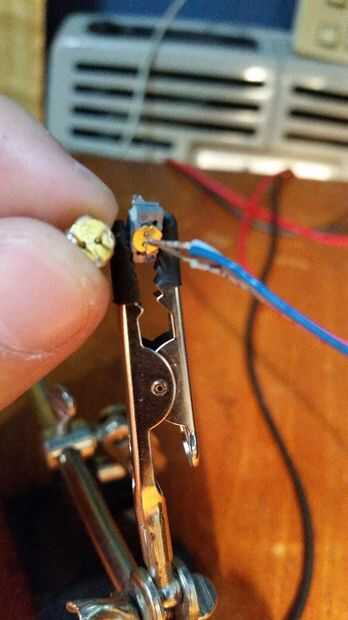

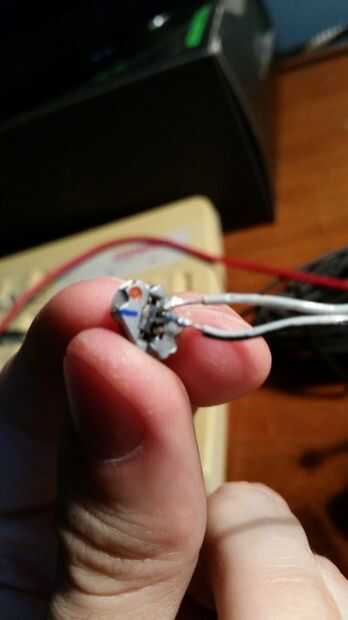

Ahora, cuando tenga los pines correctos, algunos cables de colores que se les de la soldadura, aislar con algún tubo que encoge o cinta y luego si estás totalmente seguro poner una gota de pegamento caliente o algo que añadir un poco de dureza.
No tengo foto pero tengo un láser barato que tenía un módulo similar al "módulo Aixiz" que es tan popular y desmontarlo y pone mi diodo con mis cables en él. Antes de cerrar el módulo, asegúrese de un nudo en los cables, así que si alguien tira de los cables de la cepa se hace el nudo y no el soldador.
