Paso 7: Diseño y construcción de la placa base
Este paso incluso tiene un montón de fotos si es bastante fácil si usted alguna vez diseñado y construido una tabla antes de. Si no lo has hecho y no tienes idea probablemente va a costarle mucho para diseñarlo, no para construir ya es bastante sencillo. Pero si tienes pocos conocimientos de electrónica es muy difícil de subir con un diseño decente. Si usted decide diseñar usted mismo, tenga en cuenta que el pinout para el arduino nano es lo mismo que el en el arduino uno, aquí es un instructable sobre él
Dicho esto, te concedo mi diseño final en águila (tiene un pequeño módulo que es el controlador de láser), si usted lo utiliza, por favor no borrar mi nombre!
Para el diseño de esto que pensaba hacer todo modular, un módulo para el controlador de láser, cada easydriver es un módulo en sí mismo, y entonces el arduino es el último módulo, por lo que la Junta sólo necesita conectar los módulos entre sí. Después vi que la Junta de rampas hace algo muy similar, tiene una ranura para el arduino una ranura para cada driver etc, etc, por lo que fue una muy agradable sorpresa cuando me enteré.
Cómo construir un tablero:
Hay un montón de instructables más aquí acerca de cómo construirlas, por lo que sólo te ponen los pasos generales de cómo hacerlo y que las imágenes hagan el trabajo. Aunque si tienes alguna duda no dude pedir!
- Imprimir tu diseño en papel brillante, no importa los gramos del papel. Papel fino es buena (no muy delgada tú)
- Ahora pulir la placa de cobre, utilizar una lana de acero, que tiene hilos de rosca finos. Debe ser brillante.
- Limpiar la junta con alcohol y no tocarlo con los dedos.

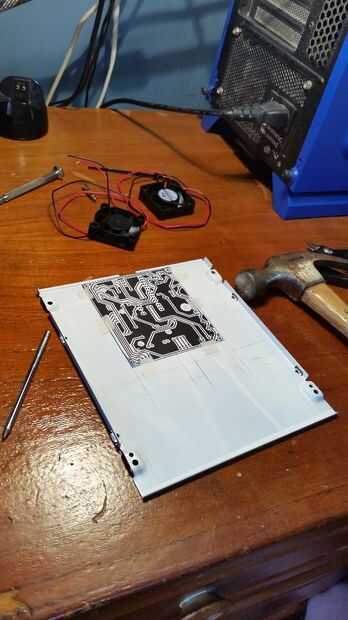

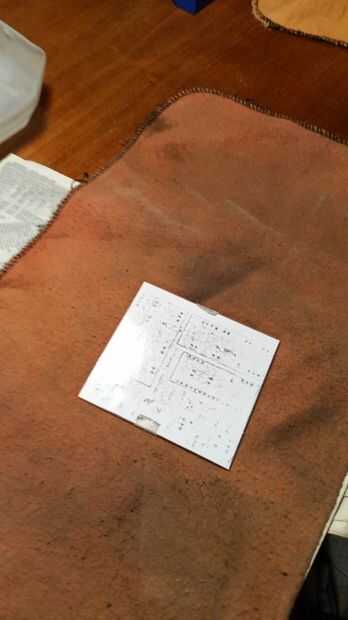

- Pegar el diseño impreso en la placa con la cara impresa tocando el lado cobre de la Junta. Utilizar como cinta poco posible para pegar
- Precaliente una plancha al máximo (generalmente es el ajuste para los pantalones vaqueros), cuando su caliente, presione la plancha firmemente durante un par de segundos en el diseño.
- Pasa la plancha lentamente alrededor del diseño hasta que pueda ver por el lado que está planchando
- Gota de agua y se deja reposar un rato. Mover de vez en cuando
- Cuando el papel empieza a pelar, ayudar a cuidadosamente con los dedos o un cepillo de dientes muy suave (por supuesto no se usa)

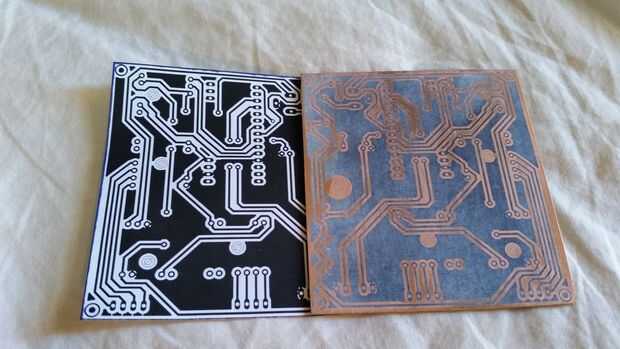

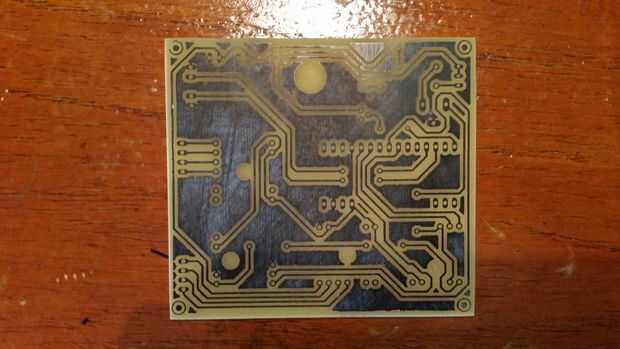

- Cuando usted retire el papel, no importa si se rompe o si sale en una sola pieza (que es grande) es muy importante comprobar si el diseño transfirió correctamente. Este paso es crucial porque un par de minutos invertido aquí en la inspección puede ahorrar toneladas de horas más tarde en la reanudación. Comprobar si todo ha transferido y si no lo comente con un marcador permanente. Si un gran % de la transferencia de cortante de diseño, como el 20%, luego a pulir y volver a hacerlo.

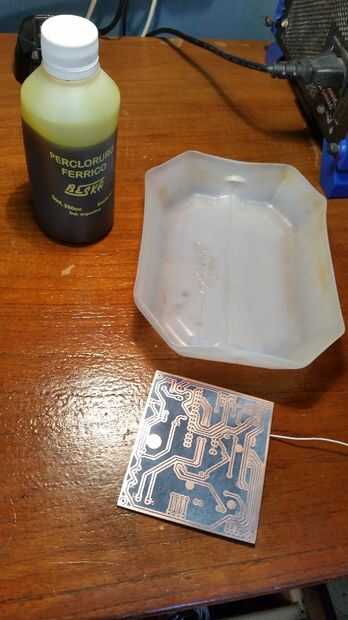

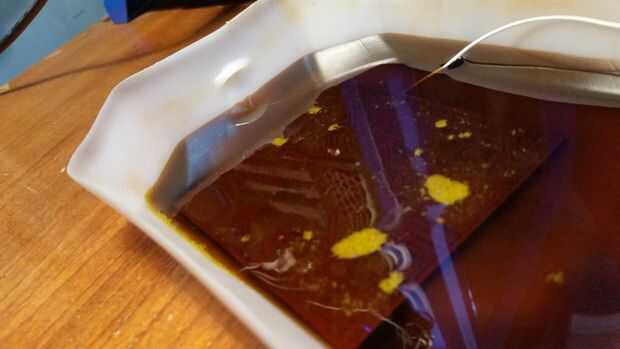

- Comprobado que todo es cómo su supuesta, colóquelo en el ácido! Este ácido su no muy peligroso para la piel pero usted necesita usar protección adecuada como guantes y tal. Puede ser letal si se ingiere o inhala etc etc, repito, cuidado con.

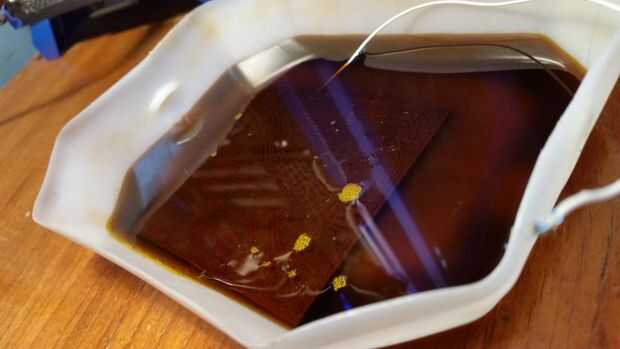

- Si el ácido es muy nuevo (no utilizarlo para otras tarjetas) debe ver pequeñas burbujas formando para arriba, no sé cuál es la reacción química que ocurre pero su forma tan agresiva comiendo el cobre que su lanza burbujas, así que mantener un ojo en él.
- Para acelerar aún más el proceso puede calentar un poco el ácido, o mover constantemente o burbujas en ella, como con un tanque de peces.

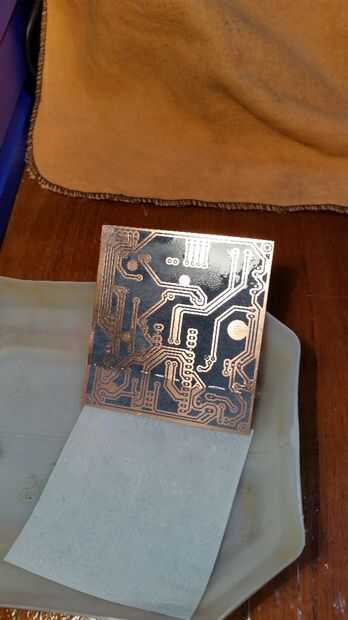

- Cuando las partes descubiertas que cobre no más, toman el, limpian un poco y ver si comió todo lo que tenía para comer y nada más. Si hay algunas partes que todavía tienen cobre, introducirlo otra vez en el ácido y verlo de cerca. Si overate algunas rutas, bueno, depende de los daños, si se trata de una pequeña pista de muuuuuuuuuuuuy tal vez usted puede puente con una pequeña cadena de alambre de cobre y estaño, pero no es muy fácil. Si comió un montón de pistas, tendrás que hacerlo otra vez :(

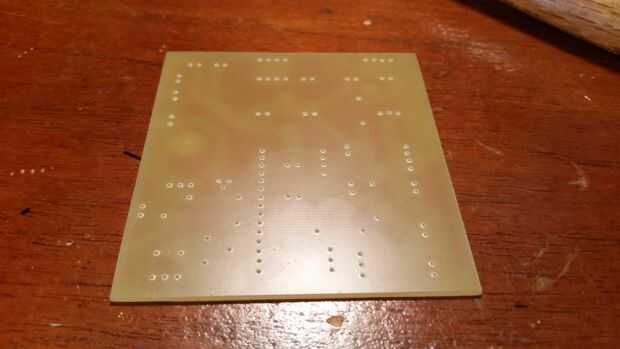

- Si todo ha ido bien, es hora de hacer los agujeros poco tenga cuidado durante la perforación
- Ahora que tenemos nuestras pistas de cobre y los orificios perforados, puede poner una "" "seda mask" "" Si quieres la misma manera antes de pulir las pistas. Hago esto porque se ve muy profesional. Sólo la máscara de seda se alinean con los agujeros perforados y no el mismo planchado + agua otra vez.

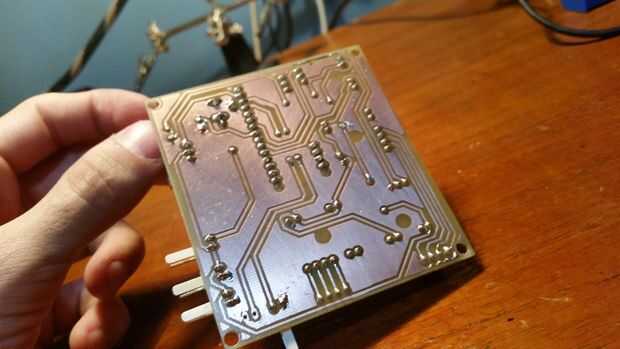

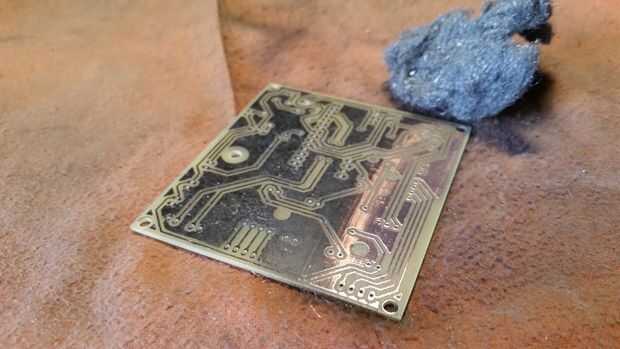

- Después de esto, pulir el diseño transferido ahora y poner una capa de flux en cada lado para proteger el cobre de óxido y tal. Deje que se cure.
- Compruebe si existe continuidad en pistas muy cerca o en lugares que usted sospecha. Ver si pistas tocan ahora porque si se enteraba cuando enchufa y ves ese humo asqueroso, su demasiado tarde

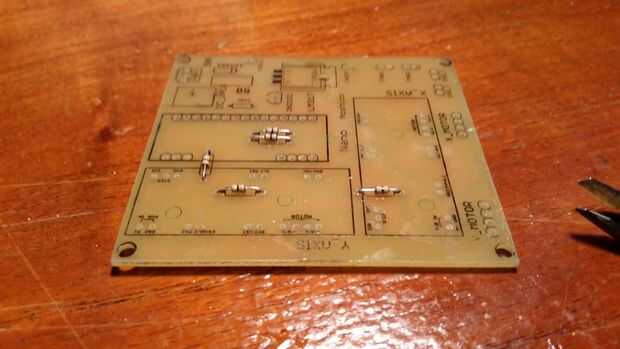

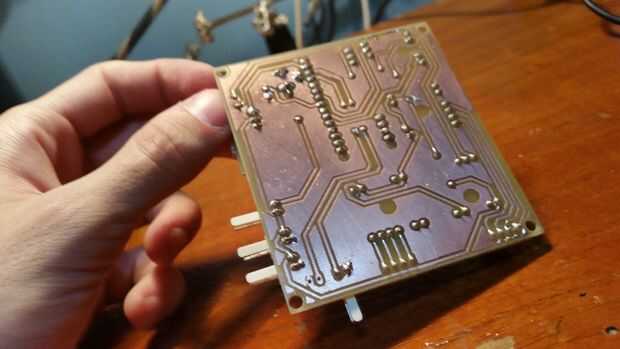

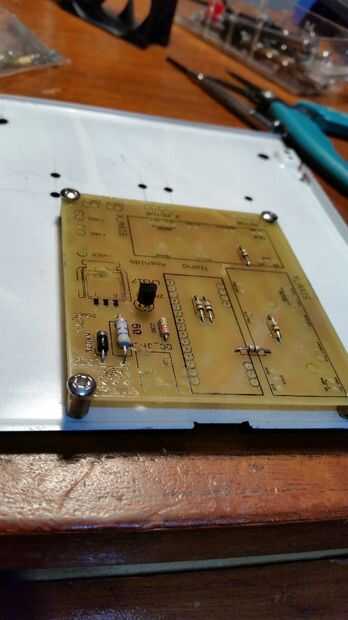

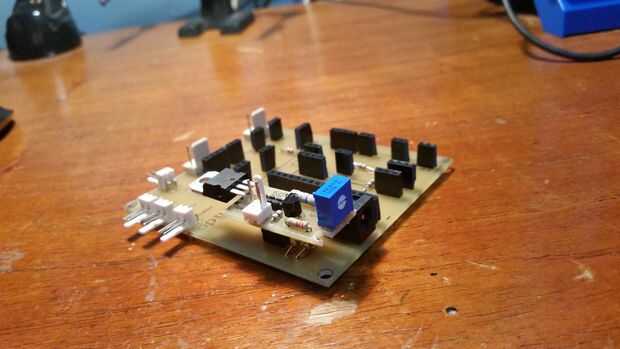

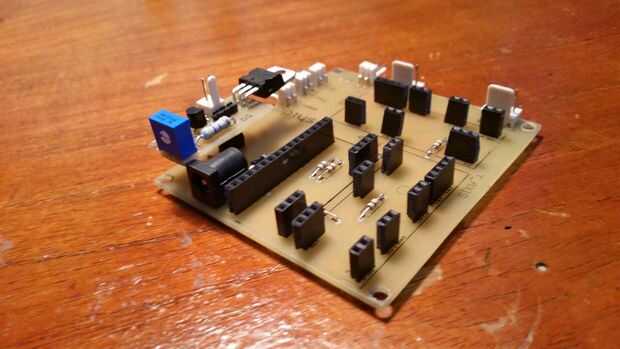

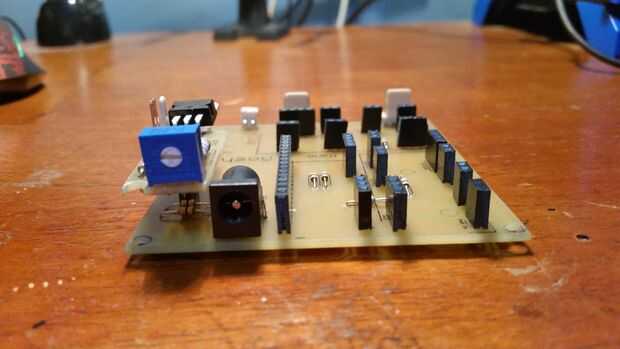

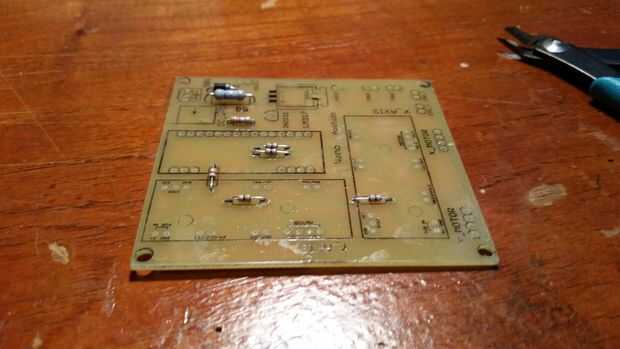

- Ahora todo lo que su izquierda es soldar los componentes de menor a mayor por lo que no se mueven cuando les de la soldadura. Y listo! Tenemos nuestra junta!
