Paso 5: las trayectorias de herramienta
1. Seleccione las trayectorias de herramienta en el árbol del proyecto .
2. Seleccione Crear perfil trayectoria y destacar los vectores exteriores de los paneles laterales y las partes superior e inferior. Asegúrese de que la trayectoria es a máquina Fuera los vectores seleccionados. Seleccione una herramienta (fresa de 12 mm) y haga clic en Calcular ahora. Esto debe generar una línea roja alrededor de la parte exterior de cada uno de los vectores externos que muestra la trayectoria de herramienta. Esto puede ocultar utilizando los iconos de la bombilla en la rama de la trayectoria del árbol del proyecto.
3. nuevamente seleccione Crear perfil trayectoria y los vectores de ranura incluso cerca de la parte inferior de cada panel lateral. Cambiar el perfil para interior, seleccione una herramienta más pequeña (molino de extremo de 5 mm) y pulse en Calcular.
4. Seleccione los vectores patrón interno que se agruparon antes y Crear trayectoria de limpieza de área. Establecer una profundidad inicial de profundidad de 2 mm 0 mm y extremo y seleccionar una herramienta a la máquina (molino de extremo de 5 mm). Elegir una estrategia de mecanizado y haga clic en Calcular ahora.
5. Si crea texto en la parte superior, este vector de resalte y seleccione Trayectoria de herramienta de talla V crear bits. Seleccione una profundidad de arranque de 0 mm y una de las herramientas de pequeña talla v-bit. Haga clic en calcular ahora.

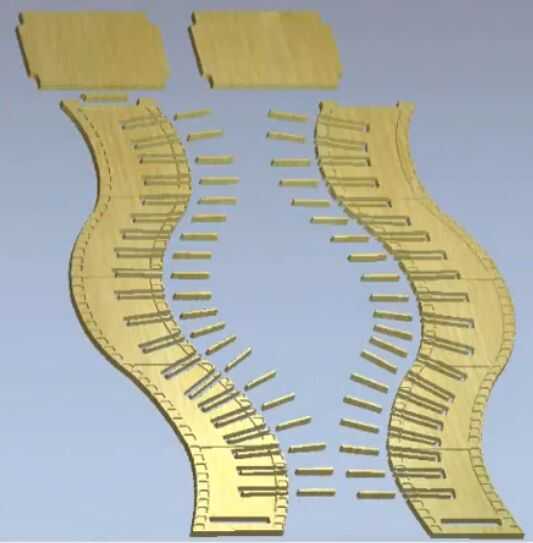

6. Haga clic derecho sobre las trayectorias de herramienta en el árbol del proyecto y seleccione Simular todas las trayectorias de herramienta. Esto ejecuta una simulación de las trayectorias de herramienta creadas, mostrando una vista previa del material mecanizado. El material de desecho puede ser automática o manualmente eliminado dentro de la barra de herramientas de simulación y el material de la simulación se puede cambiar.
7. cuando esté satisfecho con la simulación, seleccione Guardar trayectorias de herramienta en la barra de herramientas de trayectoria de herramienta y seleccione un formato de archivo adecuado para la máquina CNC que desea utilizar. Las trayectorias se pueden guardar por separado seleccionando la casilla a la izquierda.
8. estas trayectorias ahora pueden ser importados a la máquina y las piezas pueden ser mecanizadas. Podrían aplicarse un poco de lijar, barnizar y pegar si es necesario y luego la cremallera pueden ser montados fácilmente
juntos.
