DVI a ADC monitor adaptador modelo A1006 Apple (3 / 6 paso)

Paso 3: La fuente de alimentación quitada

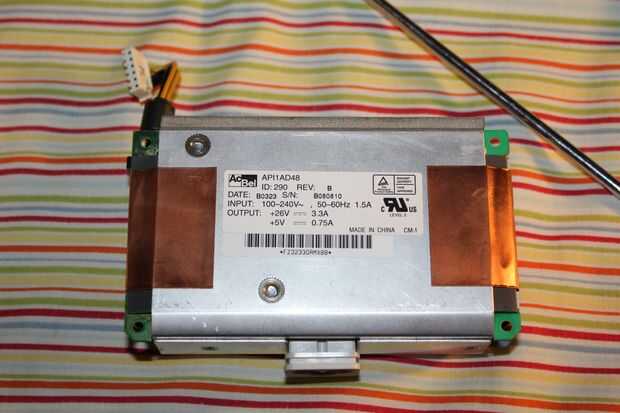

La fuente de alimentación está contenida en una caja de aluminio con tornillos en los lados debajo de la cinta de cobre de la hoja a cada lado y 2 tornillos debajo de la almohadilla (ver la primera foto en este paso), y 2 tornillos de la potencia del enchufe lateral de la fuente de alimentación.

Alguna información se encuentra fácilmente en la etiqueta-

Modelo - APi1AD48

Voltajes de salida-

26V DC 3.3A
5V DC 0.75 A

Hice una buena cantidad de buscar el número de modelo y he encontrado muy poca información útil.  Sería muy bueno obtener los voltajes de los pines para el cable de alimentación de 6 alambre.

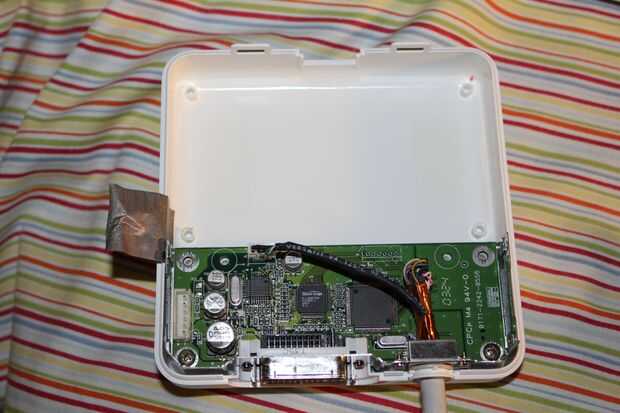

La segunda foto muestra el caso con la fuente de alimentación quitada.

Estoy esperando que puedo averiguar el pinout de los voltajes de la fuente de alimentación de 6 alambre enchufe para que puedo usar una fuente externa para lograr que este bebé otra vez.  Aparte de ser más ligero, también eliminará todos los que el calor de dentro de la caja.
