Paso 4: El circuito

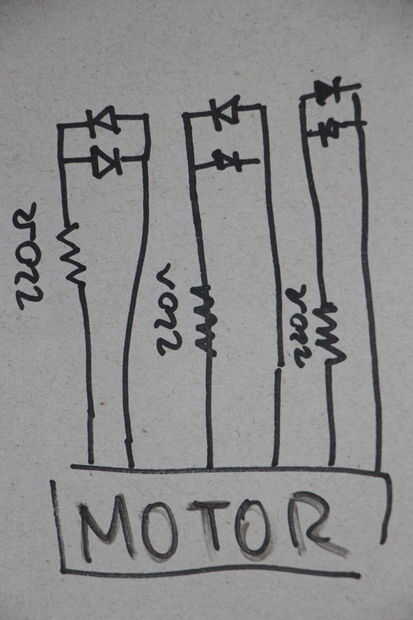

Una cosa a tener en cuenta es que dos cables dados tendrá la corriente que fluye en una dirección en un momento y en la dirección opuesta en el momento siguiente. Por lo tanto debe conectar dos LEDs en paralelo en las direcciones opuestas, para poder utilizar la corriente proveniente de ambos sentidos. La resistencia está ahí porque no sé cuánto voltaje el motor da hacia fuera, y temía que los LEDs se fríen si monté en alta velocidad. Puede conectar los LEDs sin ellos, pero no sé si te duran mucho.

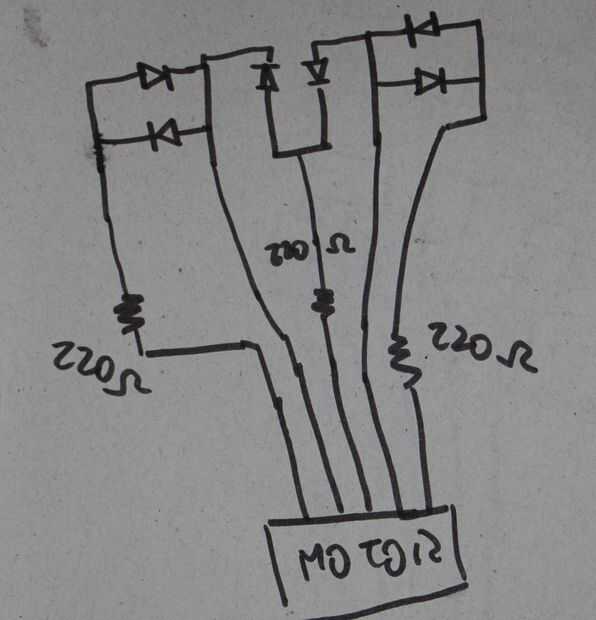

Ya que mi motor tiene un cable raro, he probado conectarlo a dos LEDs, estas yendo a otro circuito, como el pic. Funcionó bastante bien. También os adjunto lo que sería el circuito con salidas de par.

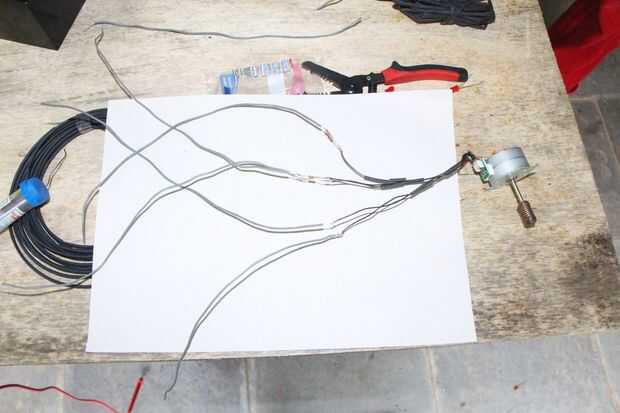

Había soldado las resistencias cerca del motor. El resto del circuito estaba soldado y escondido entre los bloques de madera.
