Paso 4: El dyno

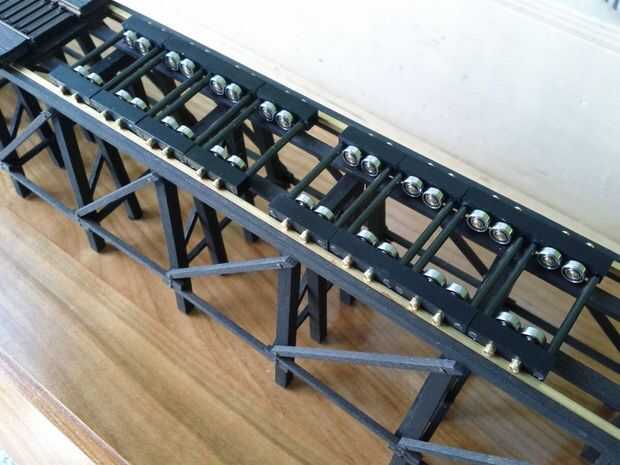

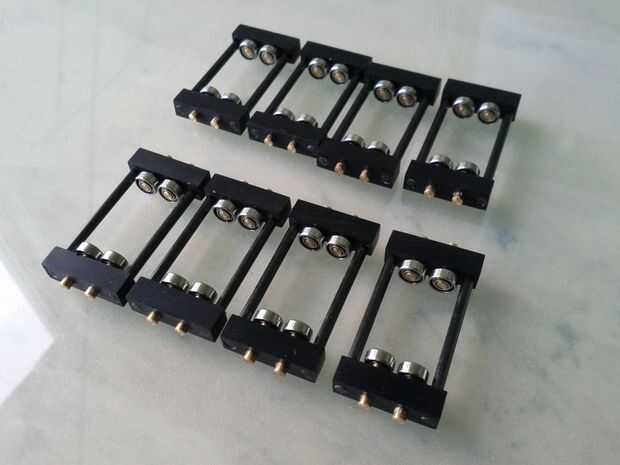

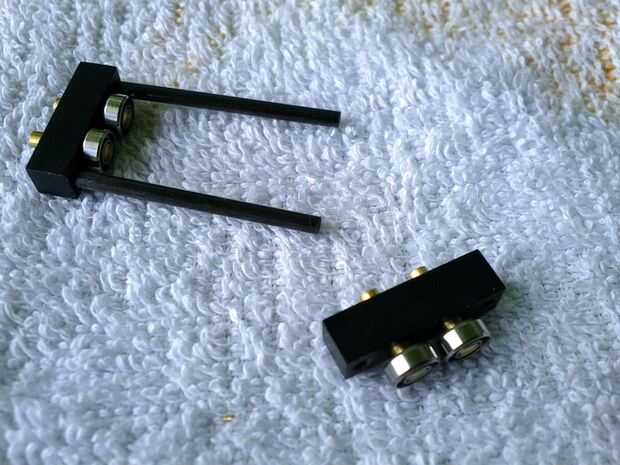

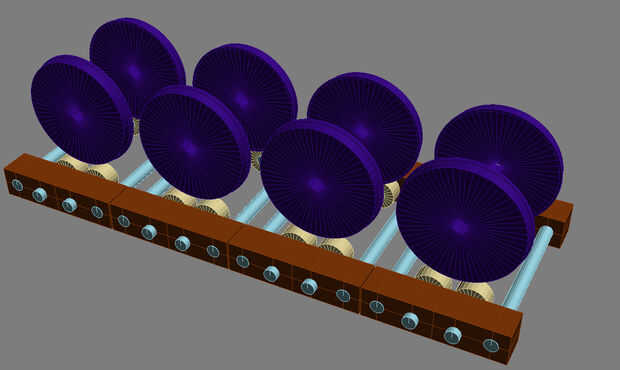

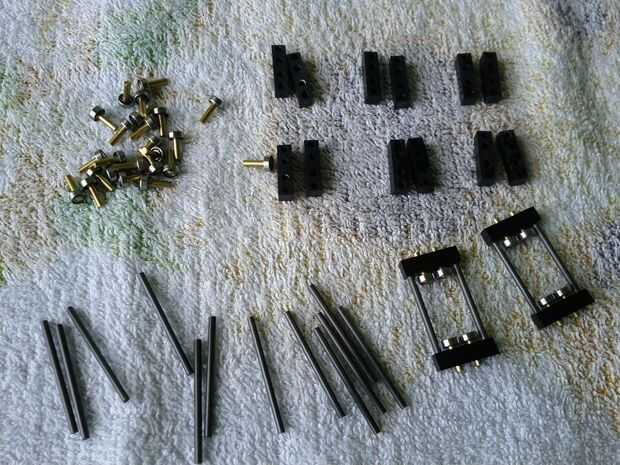

Los marcos individuales se hacen de acrílico lados conectados por varilla de 2 mm de corte láser y mantenga 2 pares de rodamientos.

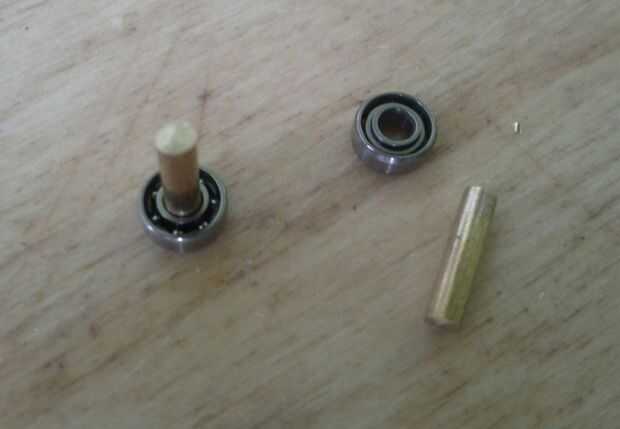

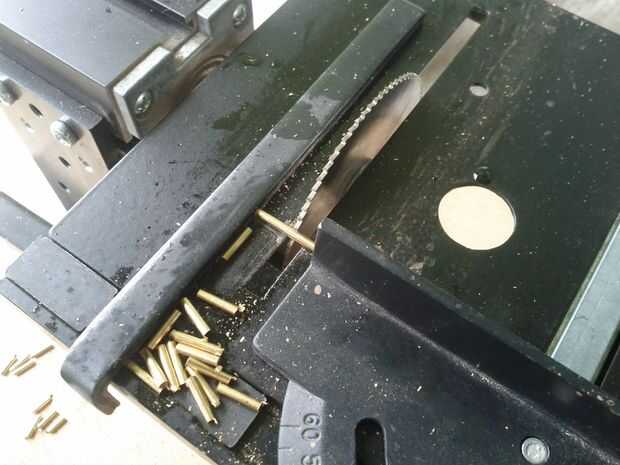

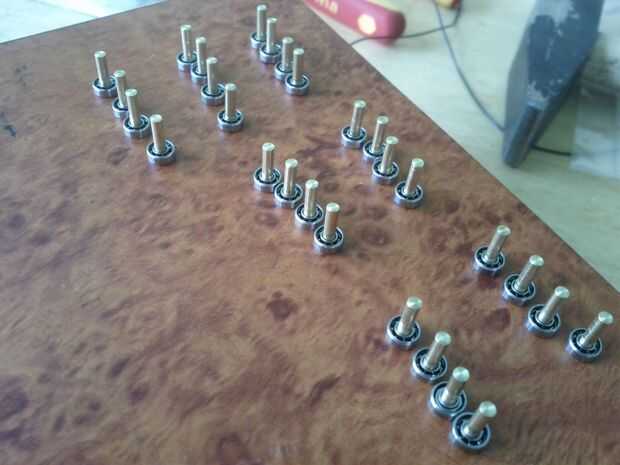

Los cojinetes son de muy pequeño tamaño 2,5 x 5 x 2 mm. He utilizado varillas de latón de 2 mm como el eje fijo. En el dyno marcos son pistas adicionales y el eje de los cojinetes están sentados sobre ellos. Las ruedas de la pick loco la electricidad a través de los rodamientos. El sistema de pista bajo la licitación también es alimentado.

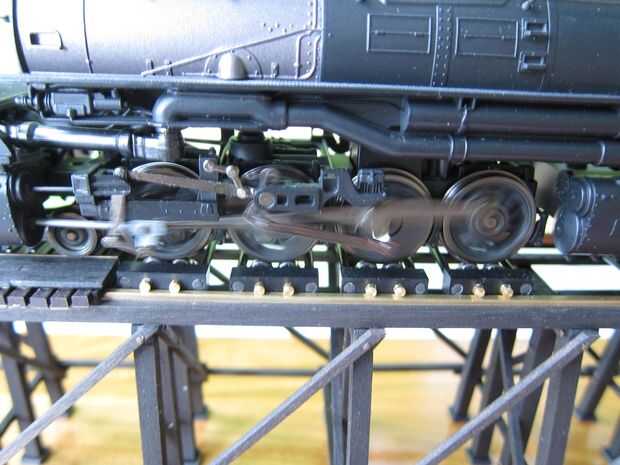

Las pistas de dyno son simples barras y el peso del loco tiene los marcos y también dar una posibilidades a los marcos se deslice en la pista un poco para compensar la miss-centrado de ruedas, o movimientos espasmódicos y voluminosos, lo que muy triste, pero ocurre a veces incluso en un caro loco.
Para establecer un nuevo arreglo de la rueda simplemente eliminar el modelo, mover los marcos de rodamiento áspero a la posición deseada y coloque el nuevo loco. Si algunos de los marcos no están perfectamente bajo las ruedas sólo necesita levantar un poco el loco y los marcos.
Si quiero ejecutar un pequeño loco simplemente colocar los marcos necesarios y lugar que la pista inserta si es necesario. Hay dos insertos, más corto y uno largo para extender la pista normal para llenar la sección vacía del dyno.
La fuente de alimentación puede ser analógica o digital. En el extremo de la base hay dos enchufes mini donde van los cables del controlador.
