Paso 4: Programación MSP430 para transmisor y receptor
El MSP430 para transmisor y receptor puede ser programado usando el CCS 5.0 (código compositor estudio) IDE de Texas Instruments. El ICs se pueden programar mediante el uso de la plataforma de lanzamiento de MSP430 siguiendo los siguientes pasos:

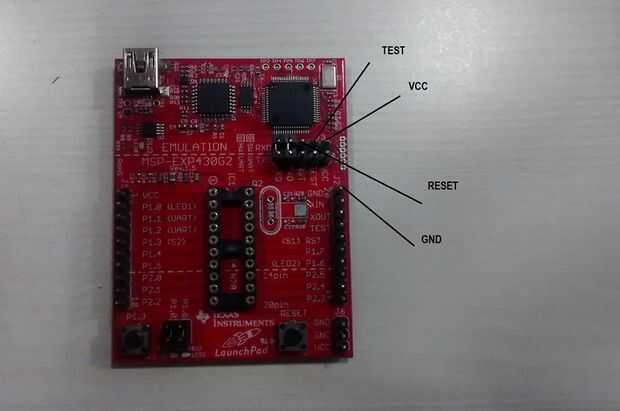

1 Retire los 3 puentes sobre el launchpad como se muestra en la figura.
2.Remove MSp430 IC desde el launchpad.
3. los 4 pernos requeridos para la programación de la IC en el PWB se es VCC, tierra, prueba, reajuste que se facilitan en el launchpad.
4. Conecte las cuatro clavijas, es decir, VCC, GND, Reset y probar a los encabezados respectivos pin en PCB usando los cables del conector. Ahora puede programar fácilmente el IC en la placa mediante el uso de encabezados en el PCB. Botón de subir golpe en el IDE de CCS y sus las ICs están listos para la lámpara.
