E-lector solar de carga. (5 / 7 paso)

Paso 5: El MAX1551/1555 a breakout Junta de soldadura.

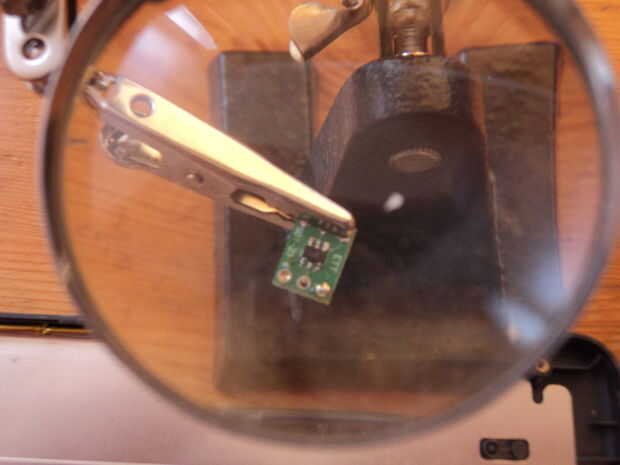

El MAX1551/1555 está en un llamada paquete SOT-23, que significa que es muy pequeño. Para facilitar un poco de alambre, se puede utilizar un tablero de arranque; Usé un SOT-23-6 adaptador DIP encontré en eBay. El IC para el adaptador de la soldadura puede ser complicado y requiere un poco de paciencia.
Puedes seguir a esta guía, pero lo resumo aquí:

  1. Coloque una pequeña cantidad de soldadura en cada una de las almohadillas (la guía relacionados anteriormente hace esto un poco diferente).
  2. Colocar el IC con un par de pinzas o una pinza pequeña de la placa y soldar una de las patas.
  3. Suavemente presionar un poco el IC y calentar las piernas para que la soldadura fluirá entre el tablero y las patas.
  4. Después de dejar que se enfríe durante un segundo, podemos comprobar las conexiones mediante la medición de la resistencia entre las patas del IC y los agujeros de soldaduras en la Junta.

También puede rellenar los agujeros con un poco de soldadura ahora para hacer más fácil conectar los cables de más adelante.
