Paso 1: Descargar e imprimir de 3D los componentes de la Isabella Arm por FATHOM.
La Isabella Arm por FATHOM fue diseñado en el software Autodesk fusión 360 . El CAD original (un diestro prótesis) puede ser descargado A360 en el siguiente enlace: http://a360.co/1W6q4Js. Un archivo de paso de la Asamblea completa está disponible en este enlace: http://a360.co/1km2MhW. La DST para todos los componentes impresos 3D puede descargarse también desde A360 en los siguientes enlaces:
Zurdo: http://a360.co/20stFRz
Derecho: http://a360.co/1kqFeId

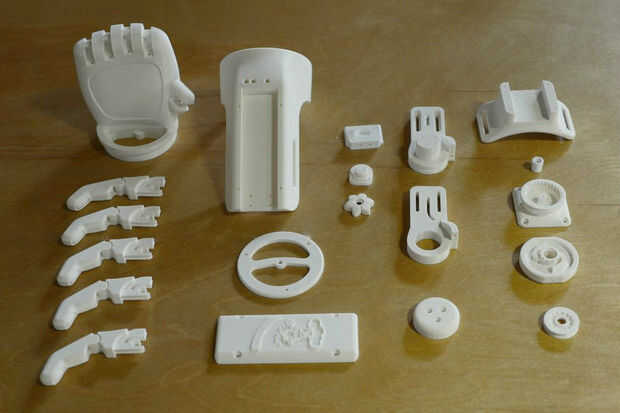

Componentes impresos 3D:
Cubierta en blanco, cantidad: 1

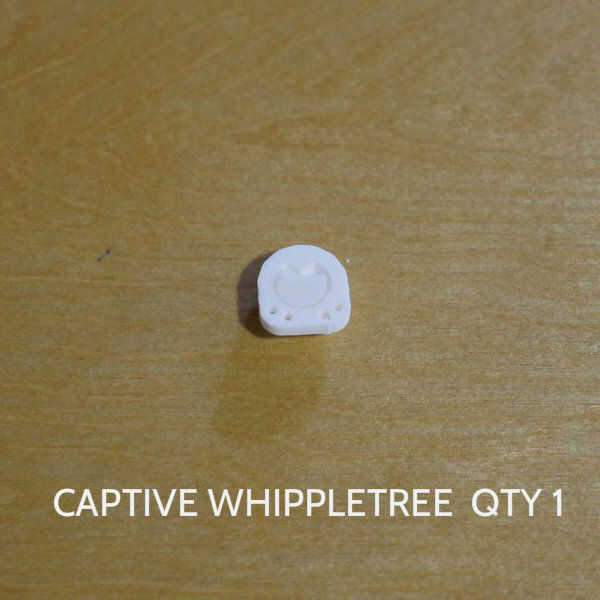

Whippletree cautivo, cantidad: 1

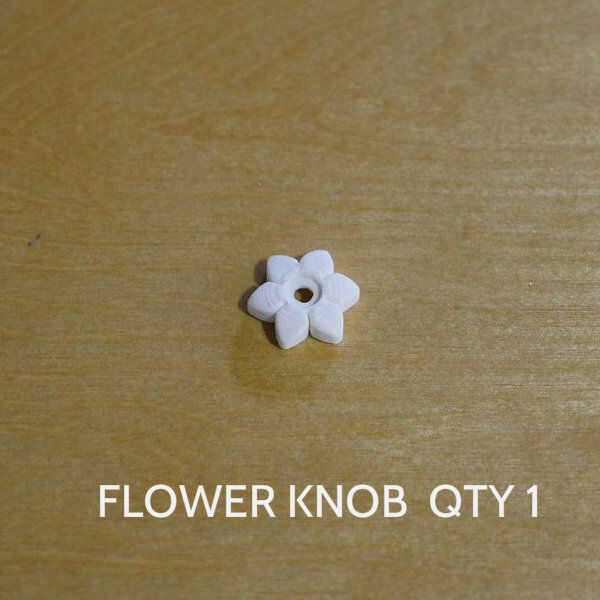

Botón de flor, cantidad: 1

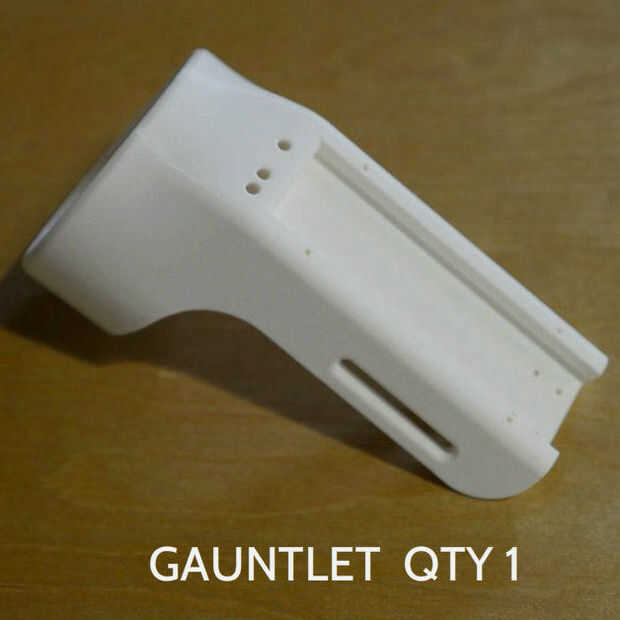

Guantelete, QTY 1

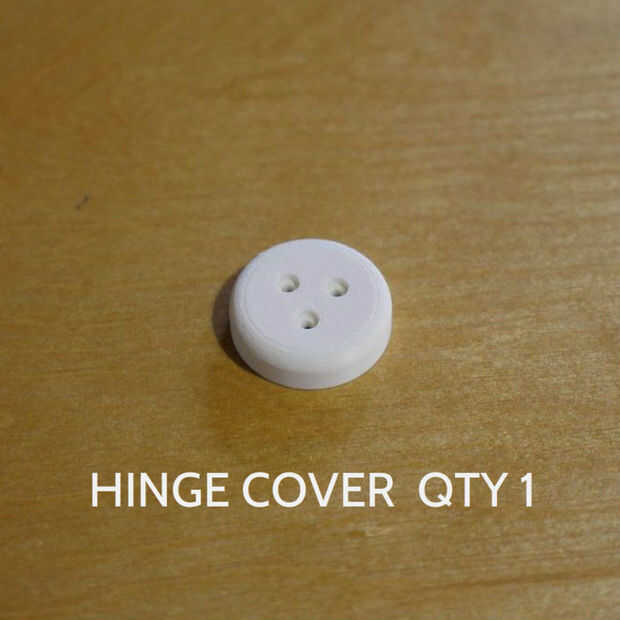

Cubierta de la bisagra, cantidad: 1

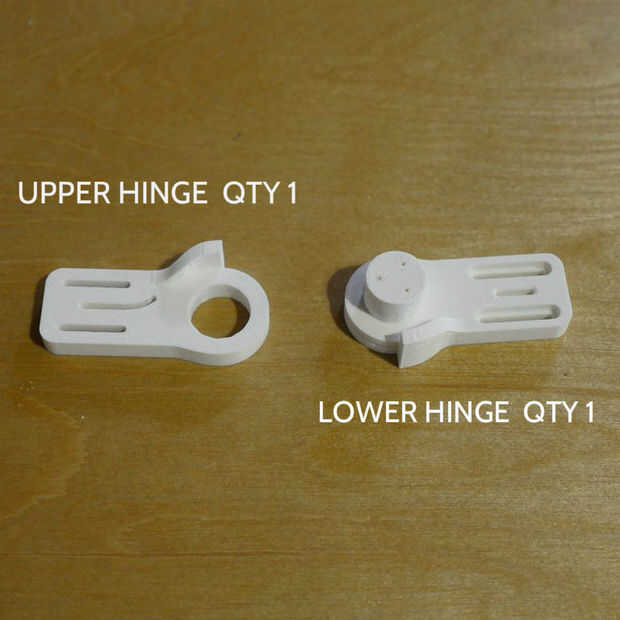

Bisagra de brazo inferior, cantidad: 1

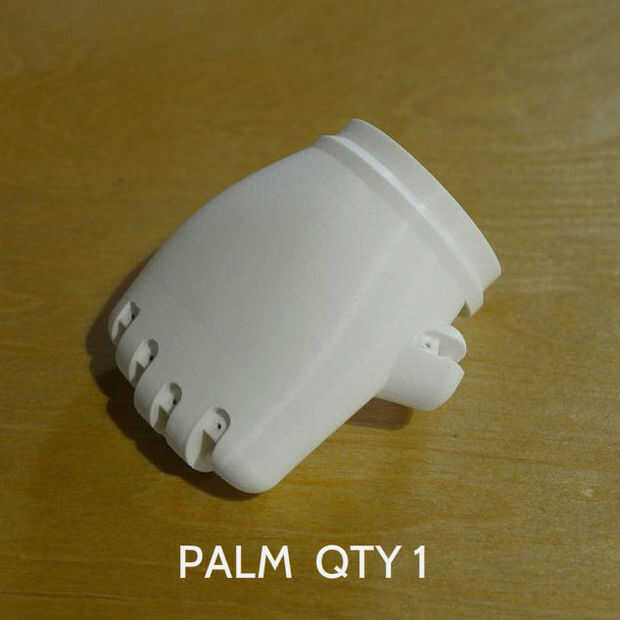

Palma, QTY 1

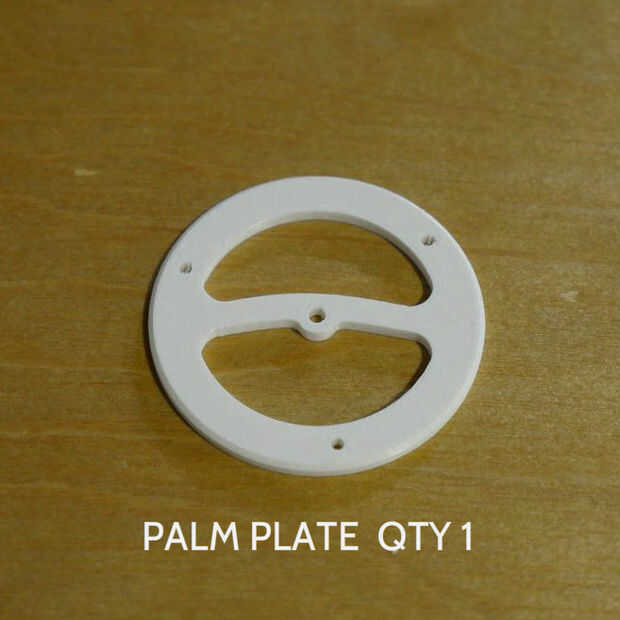

Placa de Palma, cantidad: 1

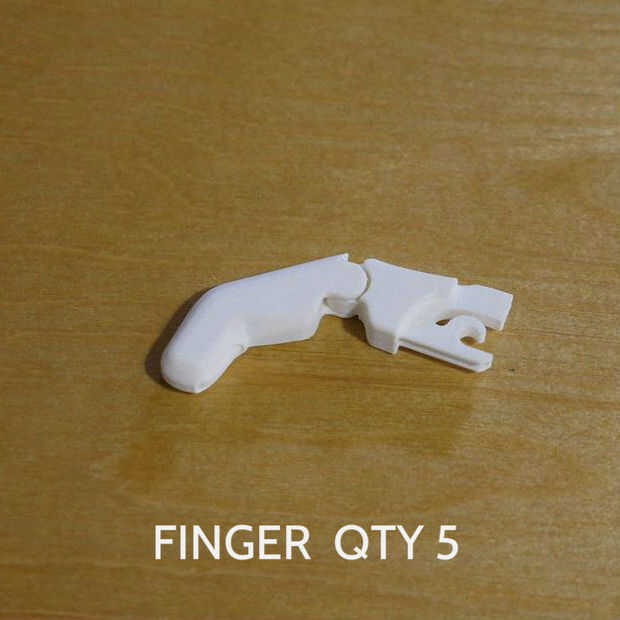

Dedo, cantidad 5
Casquillo trinquete, cantidad: 1

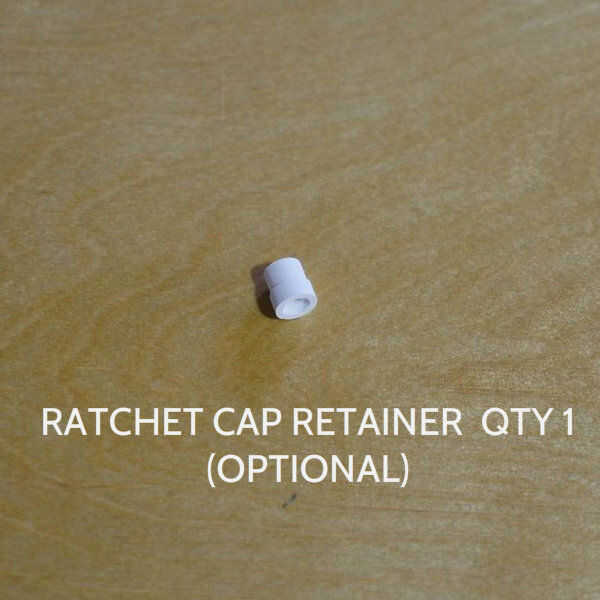

Retenedor tapa de trinquete, cantidad: 1

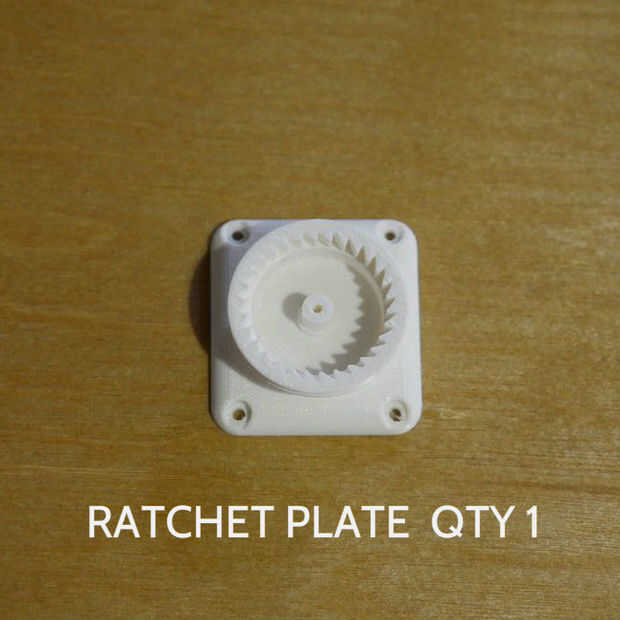

Placa del trinquete, cantidad: 1

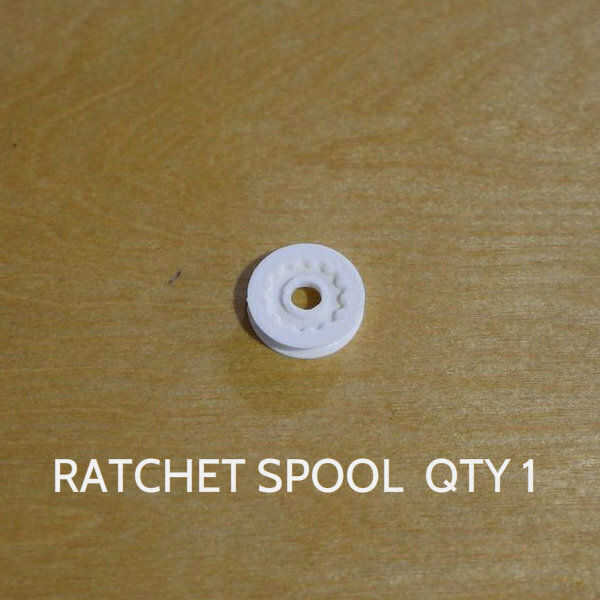

Carrete de trinquete, cantidad: 1

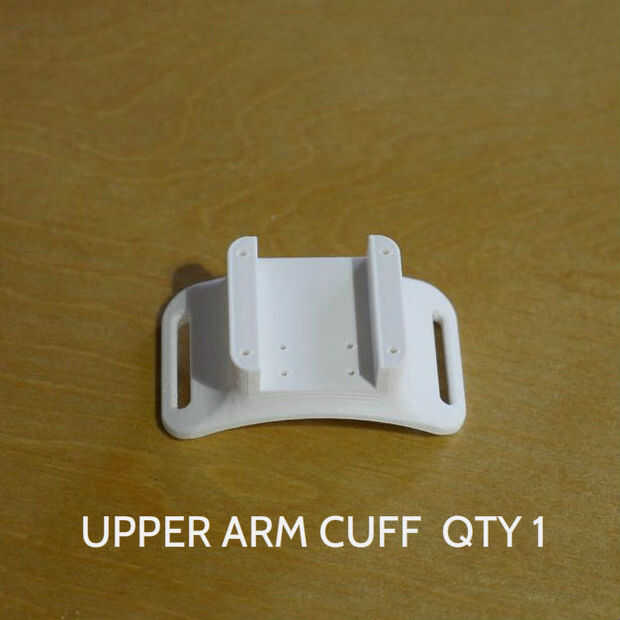

Brazalete superior del brazo, cantidad: 1
Bisagra de la parte superior del brazo, cantidad: 1

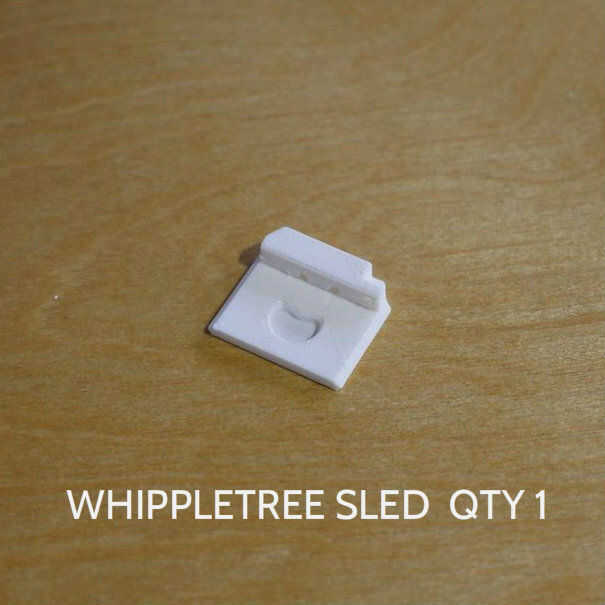

Trineo whippletree, cantidad: 1
El consumo Material total modelo: 15,5 pulgadas cúbicas
Total consumo de Material de apoyo: 3,89 pulgadas cúbicas
Tiempo total (uPrint SE, 0,010" rebanada de la capa): 26 horas
Tiempo total (Fortus 450, 0,010" rebanada de la capa): 10.5 horas
