Paso 1: Edificio tactors
Se necesita:
diminutos imanes cilíndricos potente, usa 1/8" de diámetro con altura de 1/8" para mantener la escala viable y agrega 1/8 "x 1/16" para más fuerza altura masa magnético y el polo de la marca
delgado paredes tubería no ferrosa con un diámetro interno que coincide con el diámetro externo de los imanes (es decir K & S stock #103, puede encontrarse en hardware o manía/craft stores)
arandelas de plástico que pueden ser prensa encajan en la tubería
pasador que puede poner en el tubo (también podría trabajar papel, palillos de dientes, borradores, etc.)
una membrana flexible (guante de látex, globo, etc.)
pequeñas bandas de goma o tubo termo retráctil
cinta aislante
algunos alambre de bobinado del motor, he usado calibre 34
un mechero y papel de lija
un tornillo largo con tuerca para pasar a través del corte hacia abajo de la tubería
unas arandelas para pasar por el tubo
un taladro eléctrico con una velocidad continuamente variable (la mayoría de ellos)
Estamos construyendo un montón de imanes pequeños que empujará los imanes contra la piel con la cantidad justa de fuerza. Esto requerirá construir una bobina de ese carrete de la bobina, insertar los imanes y que cubren la Asamblea para que el imán no puede escapar. Tenga en cuenta que usted puede conseguir lejos con un grado justo de ingenio Hice unos cuantos prototipos previos a esto usando las cosas que tenía puesta sobre.

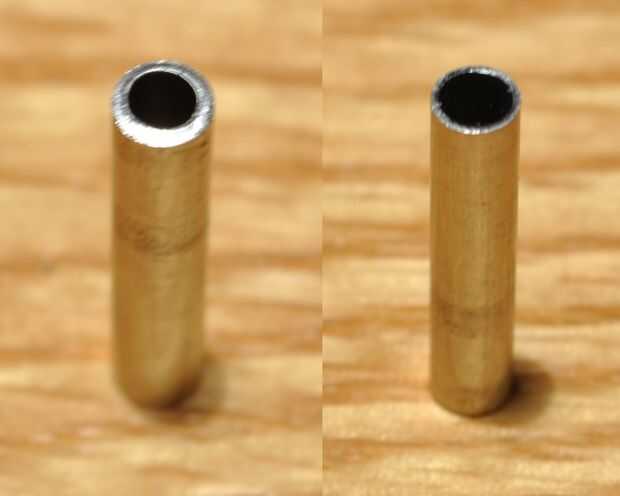

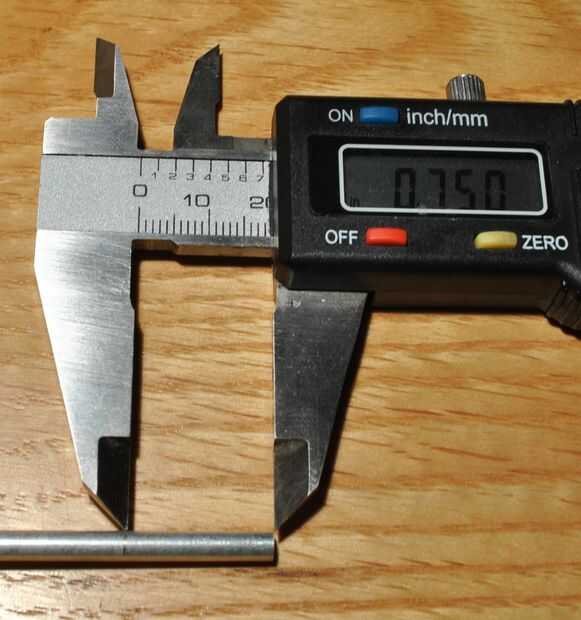

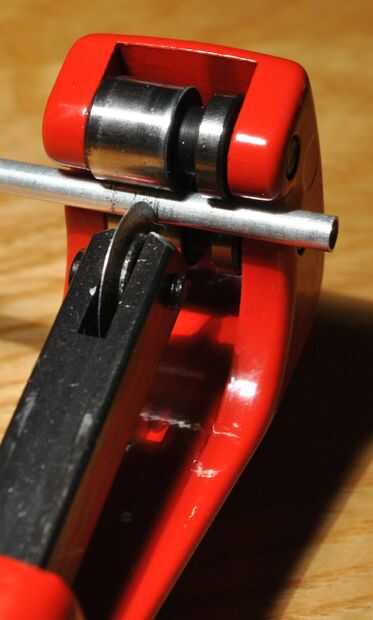

1. Corte el tubo: idealmente esto se hace con un cortador de tubos, ya que el tubo debe permanecer ronda basta con que el imán puede moverse a través de él. Hice los tubos un poco más de caso, 3/4", para que sean fáciles de montar, perforación de agujeros en unas maderas y presionar en el extremo libre. Redondo y resma el tubo según sea necesario, una buena manera de hacerlo es con una broca que coincida con el diámetro interno del tubo.

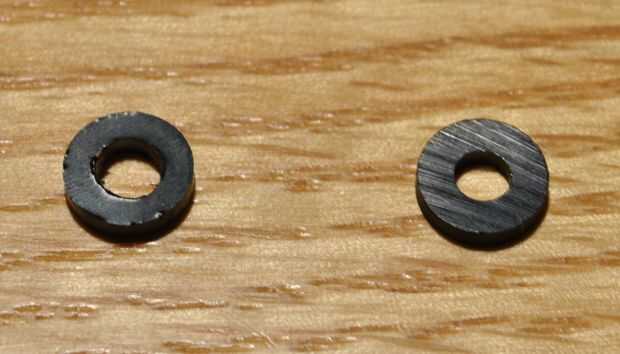

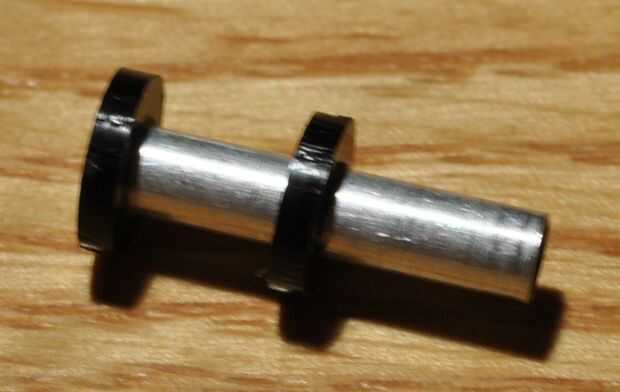

2. Pulse en las arandelas de plástico: a menos que tengas a mano una fuente increíble, probablemente deberás encontrar algunas con un diámetro interno más pequeño y ésos hacia fuera del taladro. La única manera que sé cómo hacerlo es con unos alicates y un taladro de mano, por favor, encontrar una manera mejor (y me avisas!) o tener mucho cuidado. Necesitamos un ajuste fuerte porque estos apoyará la bobina y más adelante, los dedos. El diámetro exterior de las arandelas y el espacio entre ellos va a determinar cuánto alambre puede enrollar y la cantidad de energía se necesitará. Quiere mantener los requisitos de energía más bajo pero aún ser capaz de mover el imán bien; Esto determina experimentalmente y surgió entre 2.5 y 3 a través de una media pulgada.

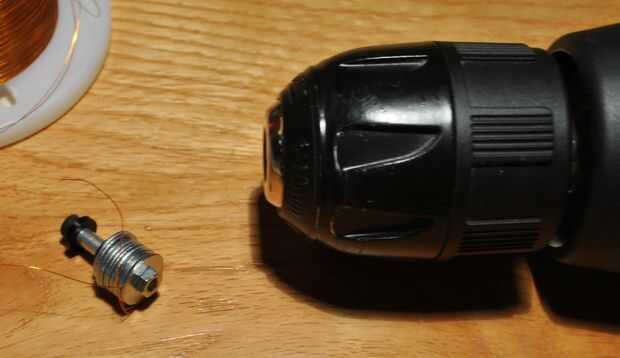

3. evocar una abrazadera de bobina. Utilice arandelas para llenar el tubo extra y agarrar el extremo del alambre bobinado. Sujete la bobina con la tuerca y el perno, hay que hacer bastante fuerza para parar el tubo gire al obtener una bobina buena, apretada. Asegúrese de dejar suficiente repuesto para llegar a los puntos que más tarde.

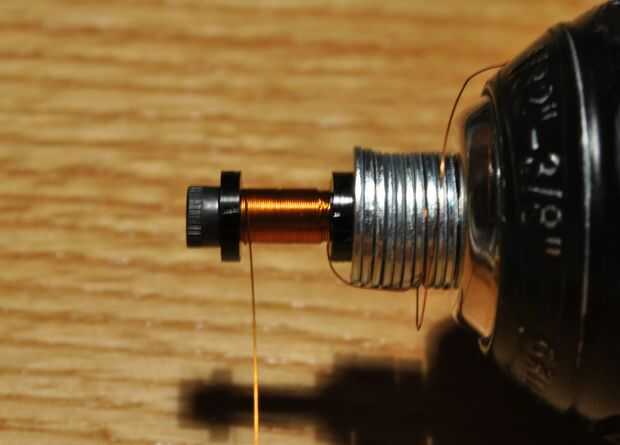

4. Enrolle el alambre de la bobina. La cola o la tuerca del perno de la abrazadera en el taladro y empezar a enrollar. El cable debe estar firmemente e incluso alcanzar el campo magnético óptimo. Esto es probablemente la parte más difícil de la construcción, así que sea paciente y tómese su tiempo. Cada solenoide debe tener aproximadamente el mismo número de bobinas con el fin de hacer que todos ellos producen una fuerza similar; Lo hice colocando las arandelas de plástico la misma distancia aparte, luego atravesar esa distancia el mismo número de veces (2.5 a 3) ya que es mucho más fácil hacer un seguimiento de. Puede marcar los cables y abrigo según la regla de la mano derecha o sólo cambiar la polaridad alrededor de más adelante. Esto sería un buen momento para probar la continuidad y la resistencia del solenoide; la mayoría de mis solenoides salió con una resistencia de 2 ohmios, que era de alrededor 2,5 PalmOS.
5. Cuando hayas terminado de la bobina, usted querrá asegurar todo lo que trabajo que desenrollados. Me gusta mantenerlo con un poco de cinta aislante en primer lugar, luego poner termo retráctil sobre eso. Estar completamente seguro de que has quitado el aislamiento de los extremos del alambre por quema y luego sacar lo que queda con papel de lija.

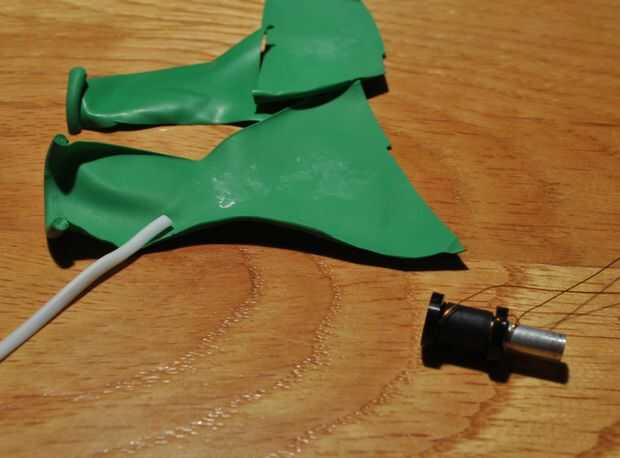

6. toques finales. Poner 1/2" pedazo largo del pasador en el tubo hasta que el imán se apoye sobre el punto medio de la bobina y por lo que sólo puede ir una manera, entonces añadir la membrana para cubrir la parte superior para que el imán sólo puede ir tan lejos en esa dirección. Guantes de látex funcionará, pero tienden a descomponer rápidamente, por lo que probablemente hará mejor un corte encima del globo. Esto puede ser celebrado con nada material no-ferroso , sólido alambre de aluminio o de cobre funciona bien. Típicamente el imán fijarse a la membrana, pero no había ninguna manera obvia de hacerlo en esta escala. Puedes probar frotando las puntas en una batería; Estos son fundamentalmente similares a altavoces pequeños, por lo que con la polaridad correcta se escuchará el raspado de los cables igual te sería prueba cualquier otro altavoz.
7. montar. Realmente quiero esto ser atado a un guante o algo limpio como eso, pero para una prueba de concepto hará una pieza de madera. Rastrear mis dedos y perforar los agujeros para encajar el extremo libre del tubo donde iría el alcance de mi mano.
