EBike acelerador de un Motor RC ECS (1 / 5 paso)

Paso 1: Teoría de operación

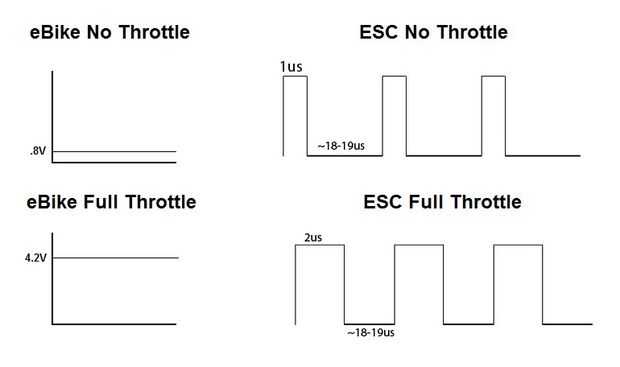

Controladores de motor ebike aplicaciones están diseñados para conectarse a una válvula reguladora de efecto Hall que varía de sobre .8V para ninguna válvula reguladora para unos 4.2V de acelerador a fondo. Controladores de motores para aplicaciones RC (llamados controladores de velocidad electrónicos o ESC en la comunidad de RC) están diseñados para conectar a módulos de receptor RC que la salida un 1 ms de pulso para ninguna válvula reguladora y un máximo de 2 ms de pulso de acelerador a fondo.

Así que el circuito adaptador necesita leer el voltaje de acelerador de efecto Hall en una clavija de entrada ADC y utilizar ese valor para modular un pin de salida PWM que luego puede ser conectado a la ESC. Esto se logra fácilmente usando un microcontrolador pequeño.
