EC1 basado USB accionado electrónica die (4 / 7 paso)

Paso 4: Conectar nuestro EC1

Ahora que todo se suelda permite conectar en nuestro EC1

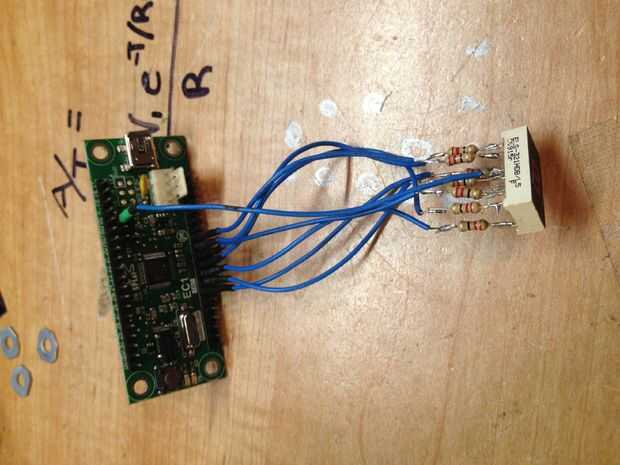

Tomando nota de lo pinout de displays alfanuméricos conectar los encabezados en orden A-G a los pines 6-12 en el EC1.
Corresponden a salidas de 2-8.

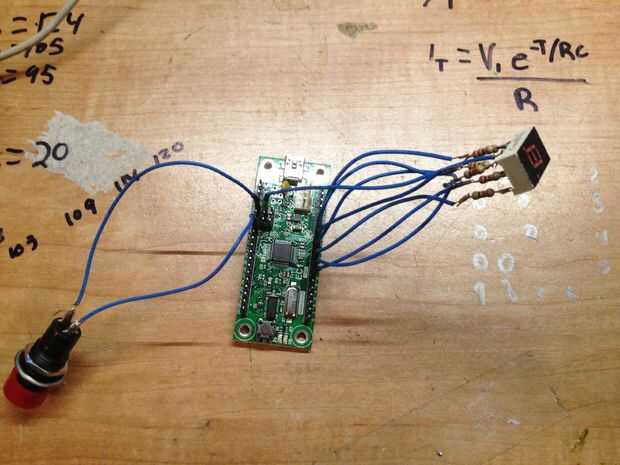

Ahora conecte una cabecera desde el botón el pin 0V y uno al pin 20 (entrada 1)

Ahora que haya terminado de conectar las cosas a nuestro EC1 y podemos conectarlo a nuestro PC via USB y conectar a él funcionamiento SPLat. / PC
