Paso 9: Añadir soporte derecha intermedia

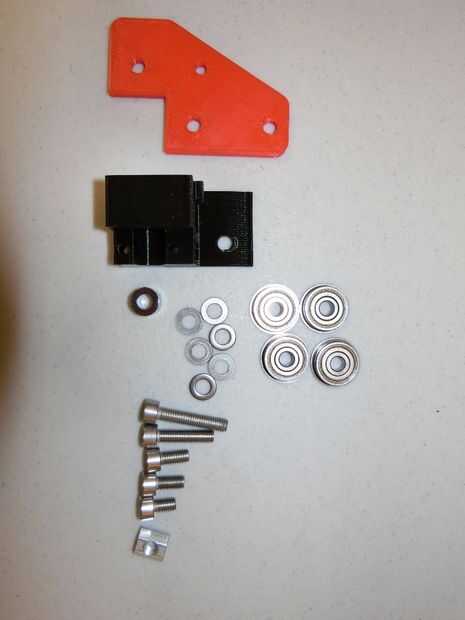

Piezas necesarias
1 x A12 - Barra soporte FL
1 x B1 - placa del cojinete
1 x D10 - M5x8
2 x D11 - M5x10
1 x D13 - M5x20
1 x D14 - M5x25
6 x D15 - arandela M5
1 G3 x - espaciador de aluminio de 6mm M5
4 x G11 - F625zz cojinete
1 x G18 - Pre AssemblyT tuercas
Asamblea

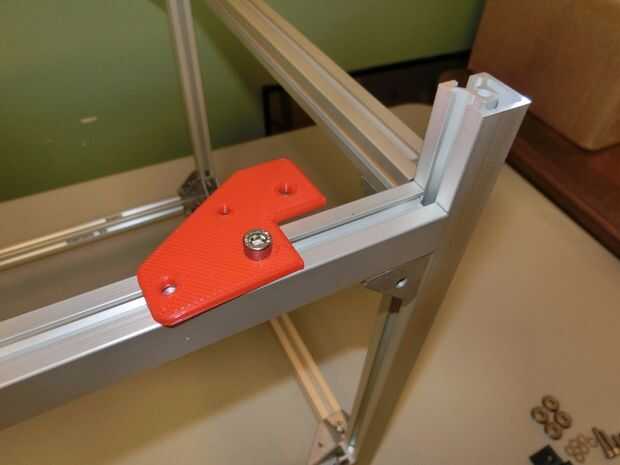

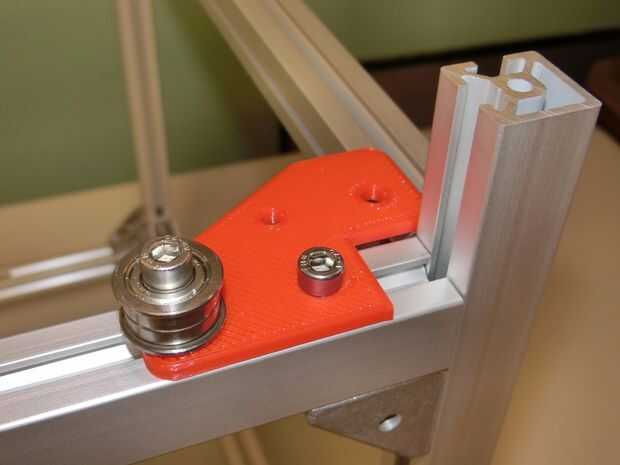

1. Sujete la parte B1 a la parte derecha del marco utilizando 1 x D10 a un t-tuerca rep existentes. Asegúrese de que ningún otro las tuercas en t están atrapadas a la derecha de la. No apriete.

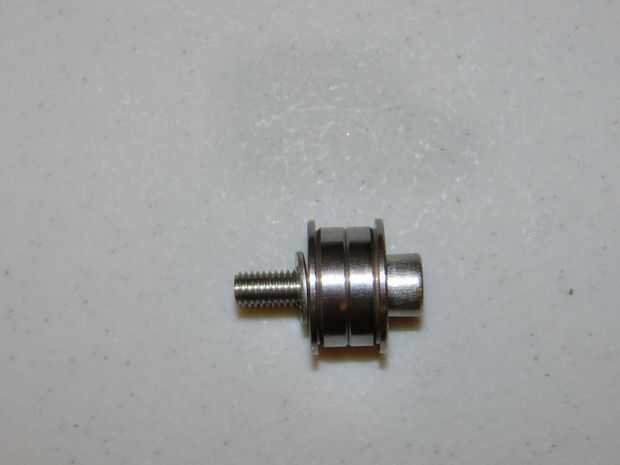

2. crear este subconjunto utilizando parte
3. Alinee el agujero en parte B1 con una tuerca en t ya existente. Inserte y asegure el conjunto del paso 2. No apriete.

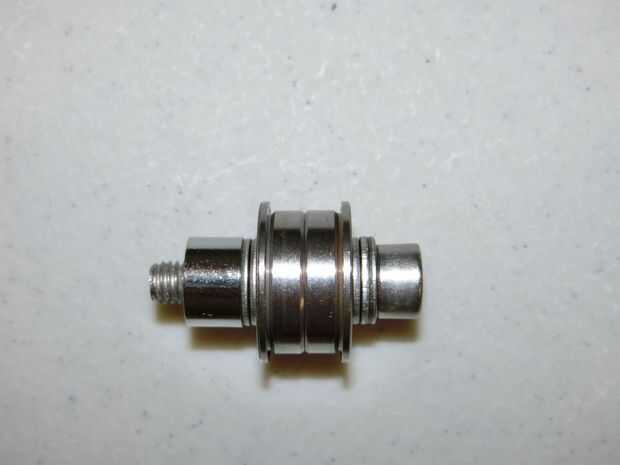

4. construir el conjunto utilizando una parte

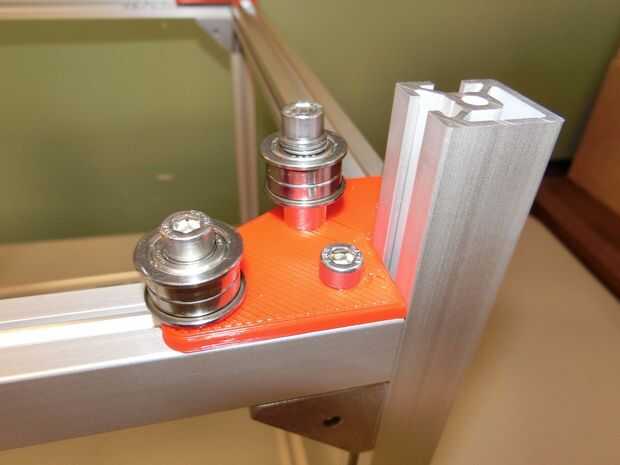

5. perno Asamblea sub desde el paso 4 en el orificio roscado soporte B1.

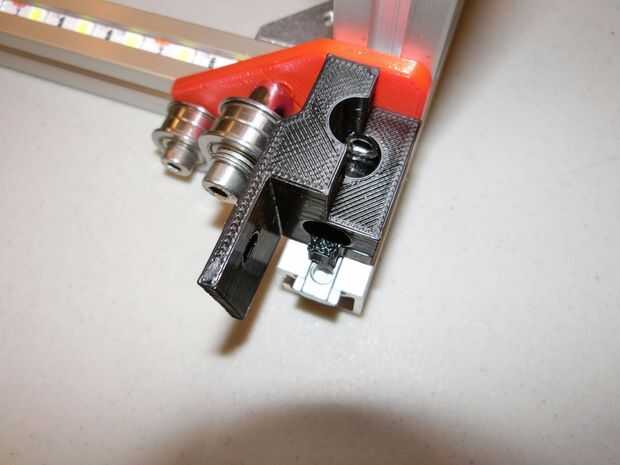

6. Coloque la parte A12 en la parte superior placa de B1. Alinee los agujeros en A12 y B1 con una tuerca en t ya existente. Inserte y asegure usando 1 parte de x D11. Apretar este perno y el perno y la pila de pasos 1 y 3.

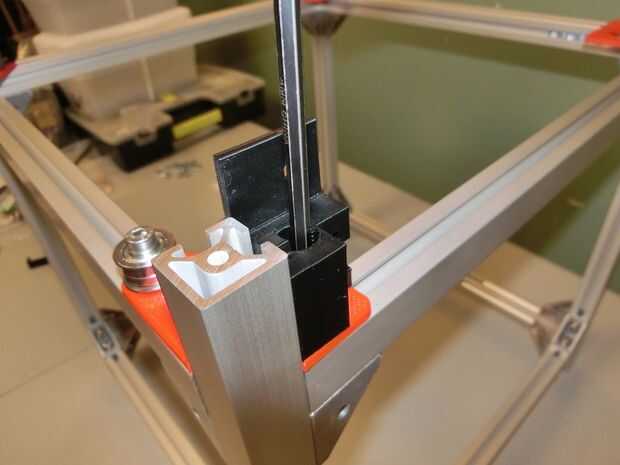

7. Coloque la impresora en la parte frontal. Inserte 1 parte x G18 y alinee con el agujero en A12. Inserte 1 parte x D11 en el agujero. NO APRIETE TODAVÍA.
8. grab x 2 parte C2 (usado sólo para alineación) y coloque en la impresora como se muestra. Tenga en cuenta las pestañas en la parte superior de la pieza de la esquina plástica que debe mantener las protuberancias en su lugar.

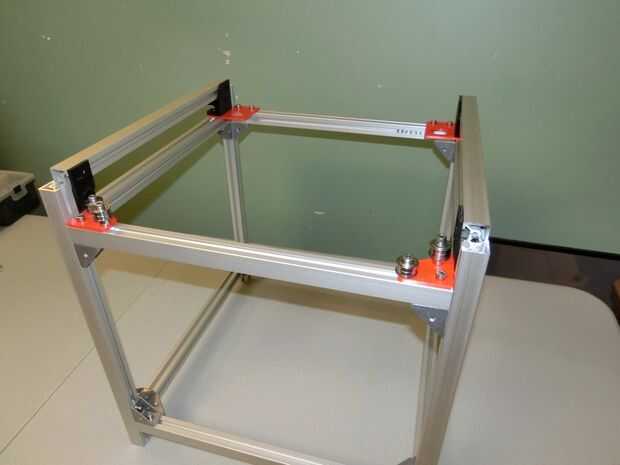

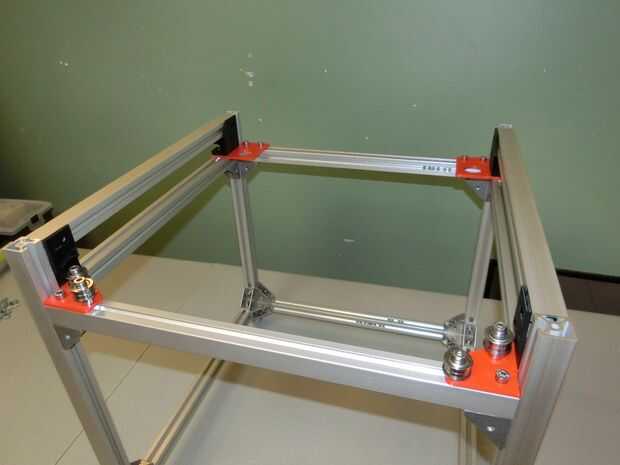

9. Afloje cualquier pernos necesarios para bajar la Plaza marco superior para quedar al ras con la parte superior de las protuberancias verticales, como se ve en la foto. Apriete todos los tornillos para fijar el marco en su lugar.
10. Asegúrese de que todos los tornillos estén apretados firmemente hacia abajo. No se olvide de los pernos conectando las piezas de plástico a las protuberancias verticales y los pernos de pasos anteriores.
