Paso 10: Agregar X Y motores

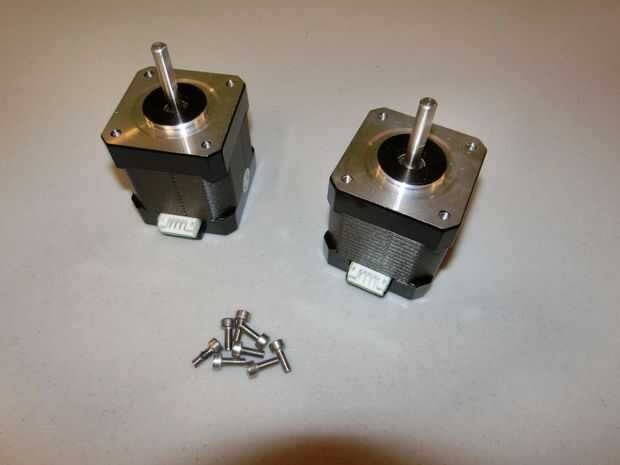

Piezas necesarias
8 x D1 - M3x8
x 2 E2 - Nema 17 1.7A
2 x G7 - neopreno amortiguador Motor
Asamblea

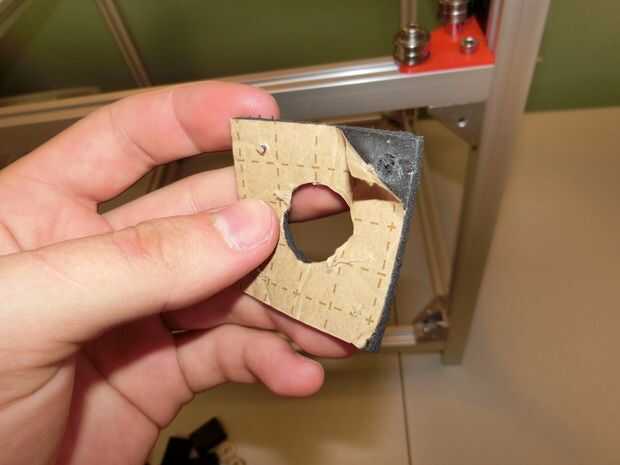

1. Pele dorso de papel de piezas del G7. Si usted compró los materiales usted mismo de Misumi, necesita cortar una pieza que se ajuste en la cara de un motor de pasos Nema 17. Esto tiene que ser exacta.

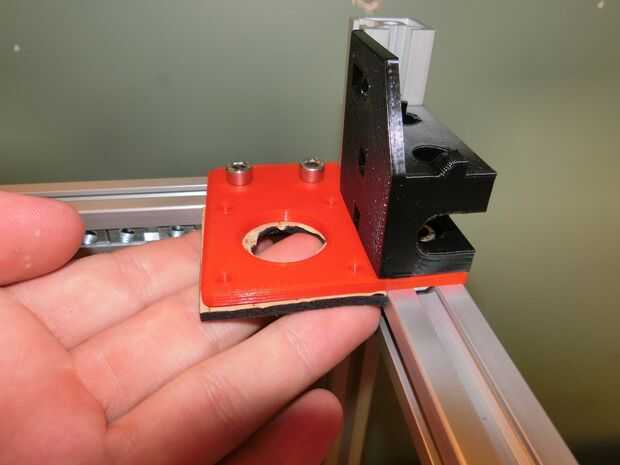

2. aplicar partes del G7 a placa B2 (placa xy). Un amortiguador a cada lado. Asegurar el perno agujeros línea, si no puede utilizar una pequeño destornillador allen llave para perforar agujeros nuevos a través de la compuerta.

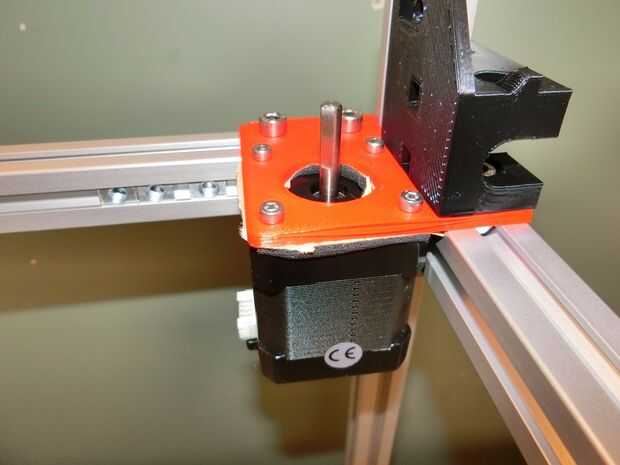

3. Alinee 1 parte x E2 con placa B2. Note la orientación del enchufe del alambre. Insertar 4 x parte de D1 y el tornillo en la parte E2. Apriete primero hasta los 4 pernos, luego apriete va en un patrón cruzado. Ej.: ajuste la parte trasera izquierda, y luego el delantero derecho, luego izquierdo derecho y frontal. Repita hasta que todos los pernos de 4 están igualmente ajustados.

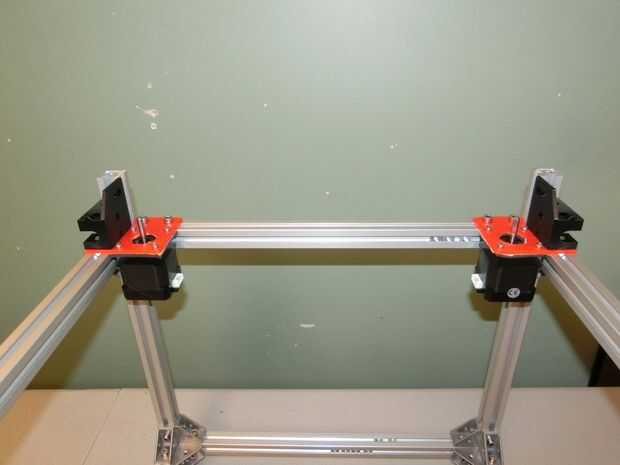

4. Repita el proceso para la 2 º parte E2 a la izquierda. Otra vez, tomar nota de la orientación de la toma de corriente y asegúrese de apretar los tornillos uniformemente.
