Eclips3D - alta precisión impresora 3D (13 / 34 paso)

Paso 13: Slider Y Asamblea parte A

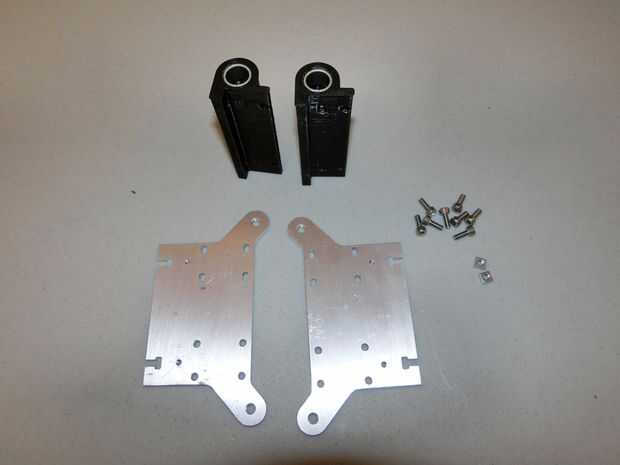

Piezas necesarias

2 x A15 - bloque del cojinete Y

2 x B4 - placa de eje Y

8 x D1 - M3x8

4 x D8 - tuerca cuadrada M3

Asamblea

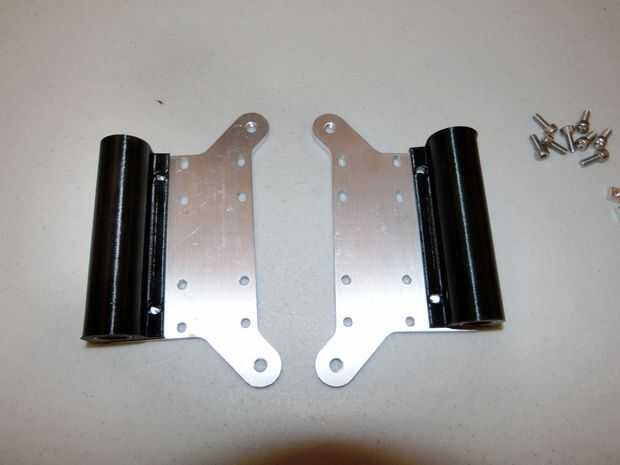

1. Alinee las partes A15 con placas B4 como se muestra. Tome nota de la orientación de los agujeros en la parte B4 como esta pieza no es simétrica.

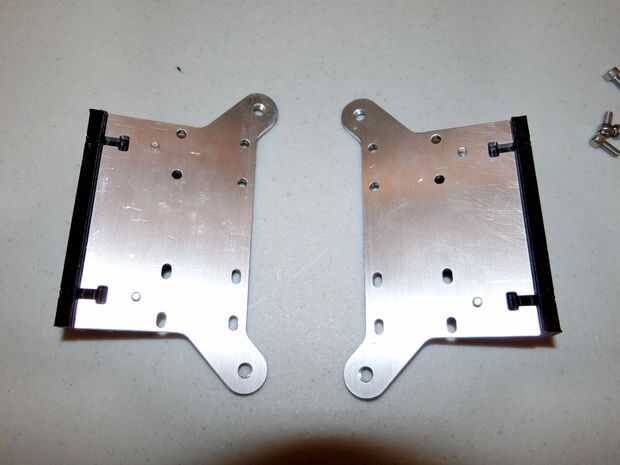

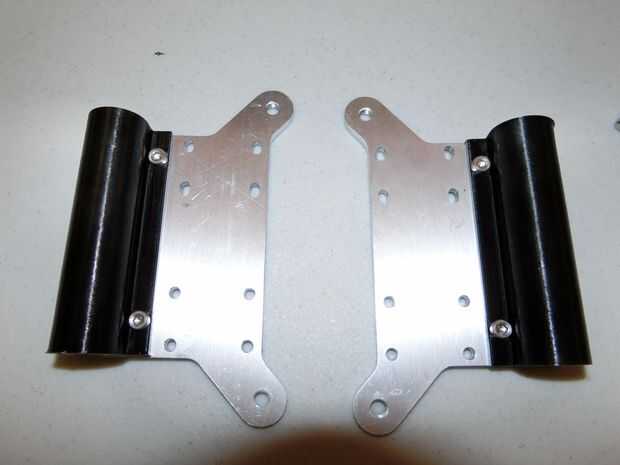

2. Inserte 4 x parte D1 a través de orificios en A15 y apriete de ambos subconjuntos.

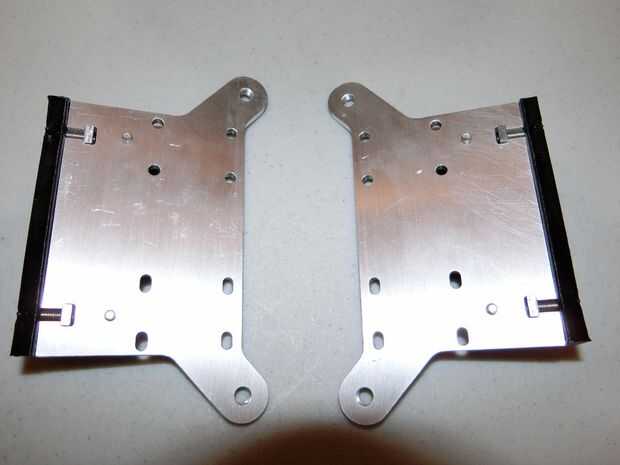

3. Voltee las piezas y 4 piezas x D8 Inserte las ranuras como se indica.

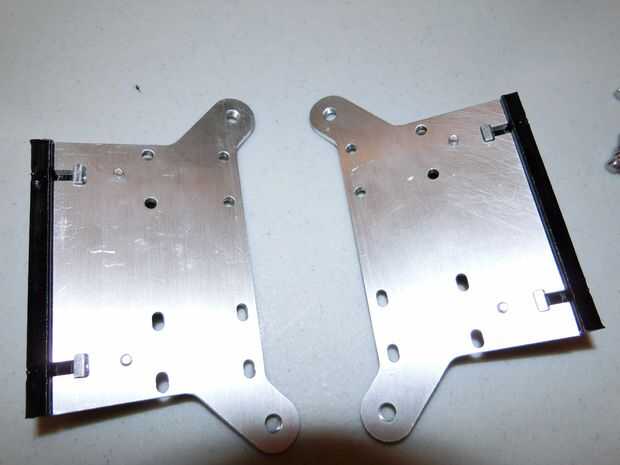

4. Inserte 4 x parte D1 a través de orificios en laterales de las piezas A15 y apriete de tuercas cuadradas recién instaladas.
