Paso 14: Control deslizante Y Asamblea parte B

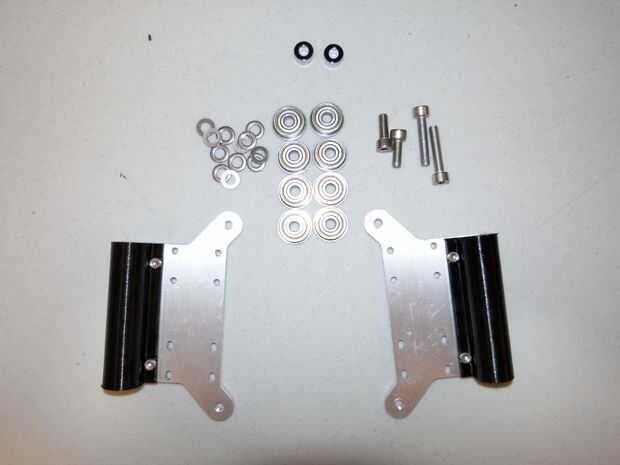

Piezas necesarias
2 asambleas de x en el paso 11
2 x D12 - M5x14
2 x D14 - M5x25
12 x D15 - arandela M5
2 x G3 - espaciador de aluminio de 6mm M5
8 x G11 - F625zz cojinete
Asamblea

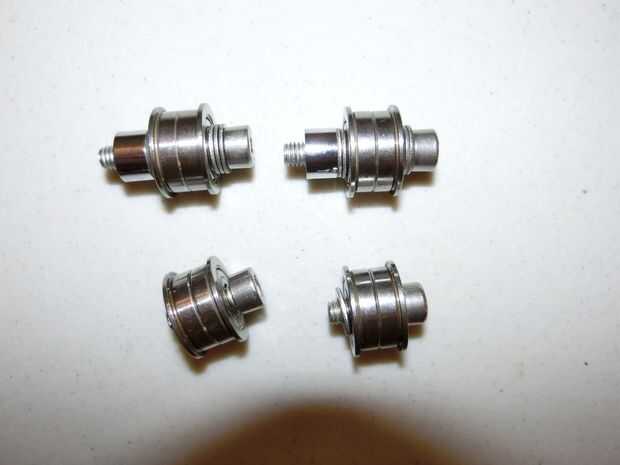

1. Monte las cuatro pilas en intermedia. La parte superior dos son idénticos y la parte inferior dos son idénticos. Los dos principales utilizan piezas D14 como la base de los perno. Notar el error, debe ser 2 x D15 por encima de los dos rodamientos (G11) y 3 x D15 abajo. Los rodillos no dos accionados inferior utilizan piezas de D12 como la base de los perno y tienen 2 x G11 de la rueda loca y 1 x D15 abajo.

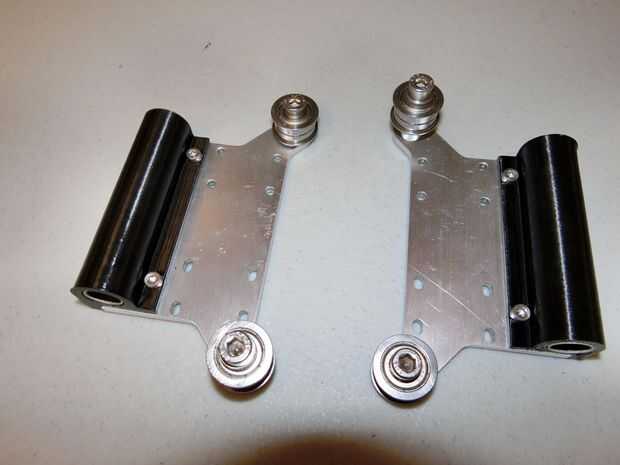

2. Coloque los rodillos a las Asambleas del paso anterior. Tenga en cuenta que las pilas están en relación con los orificios ranurados en las placas de metal.
