Paso 15: Añadir Y deslizadores

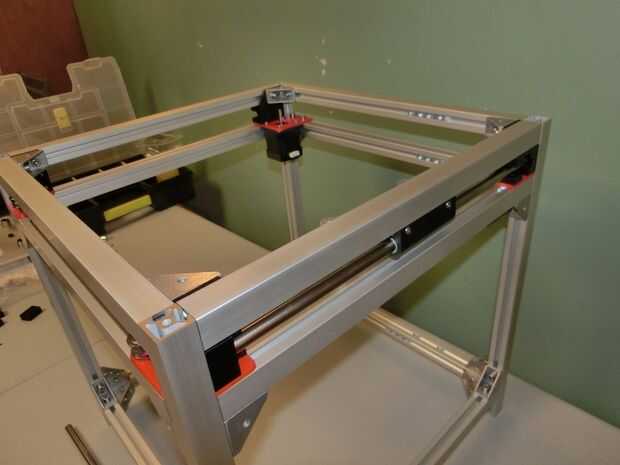

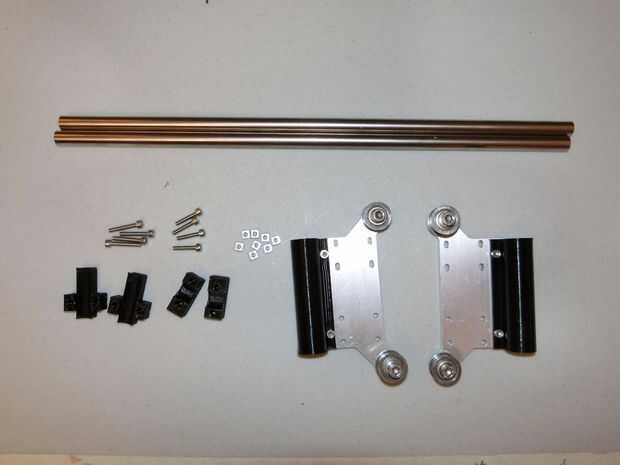

Piezas necesarias
2 x asambleas de paso 12
2 x A13 - abrazadera de la barra B
2 x A14 - varilla abrazadera F
2 x G5 - 335mm M10 eje endurecido
2 x D2 - M3x16
6 x D3 - M3x20
8 x D8 - tuerca cuadrada M3
Asamblea

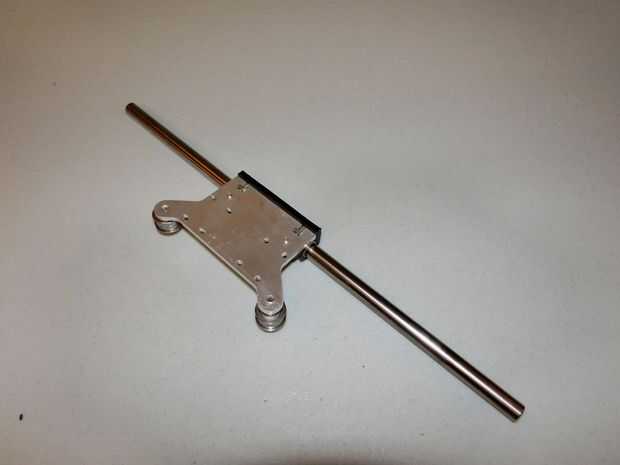

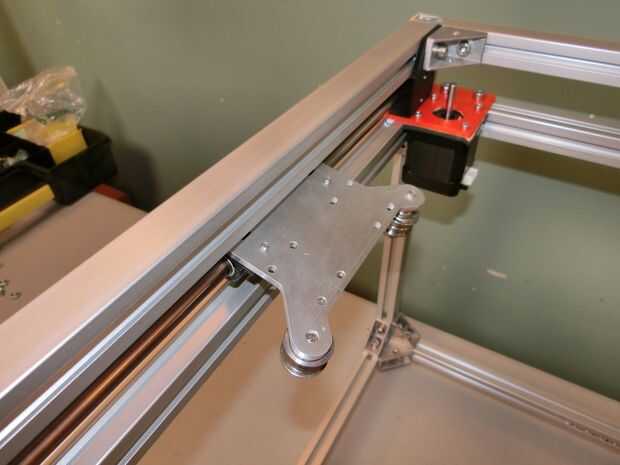

1. Deslice parte G5 en conjunto en el paso anterior. Nota Este es el lado con la pila intermedia pequeño más cercano a los orificios ranurados, como se ve en la foto.

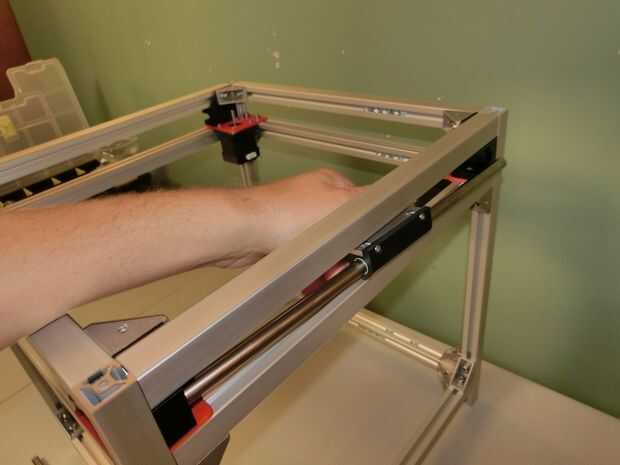

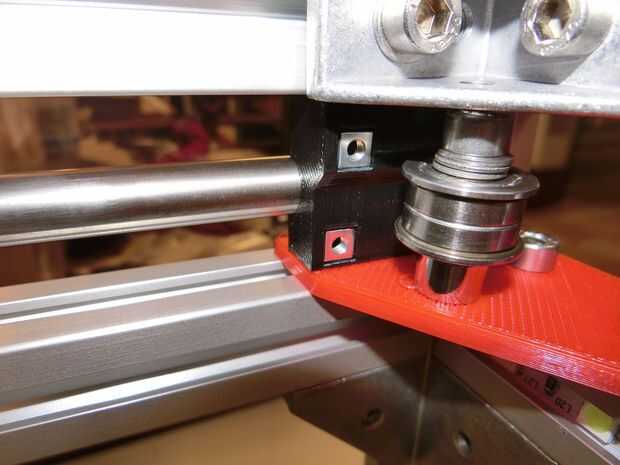

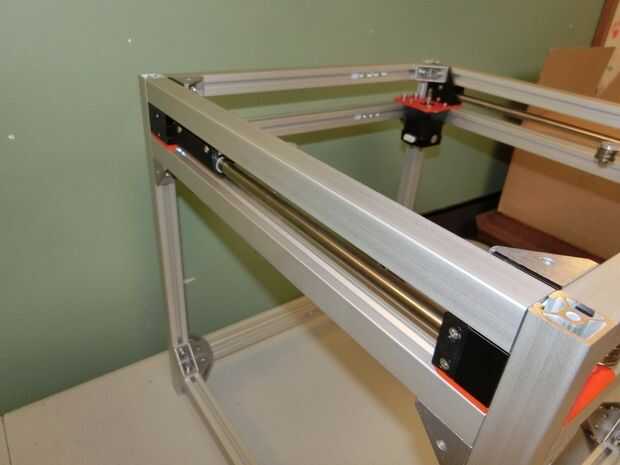

2. Inserte la varilla G5 en el orificio delantero en el soporte plástico de la impresora. Debe ser un ajuste ceñido.
3. girar la varilla para que la espalda quede bien empotrada en el soporte del nuevo plástico. La barra debe ser en completamente ahora.

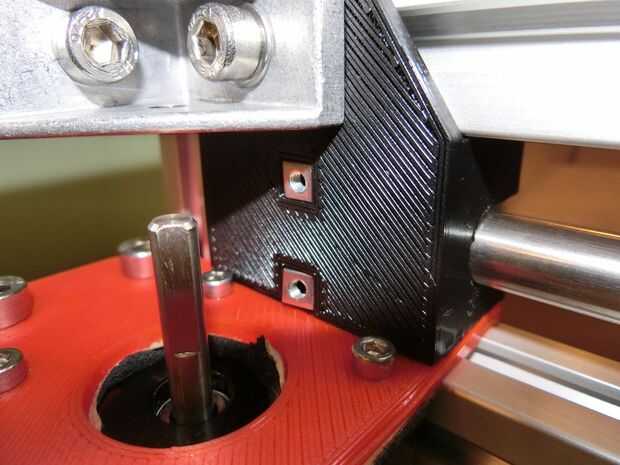

4. Inserte la parte posterior de los bloques de plástico 4 piezas x D8. 2 x de las piezas van en cada bloque.

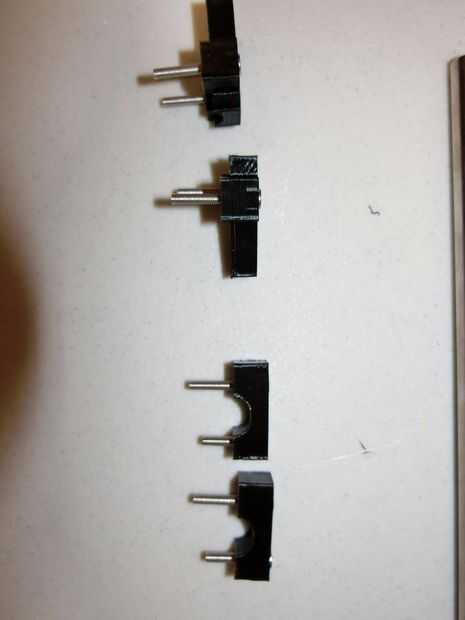

5. preparar las piezas de plástico A13 y A14 insertando piezas D2 y D3 en ellos como se muestra en la imagen.

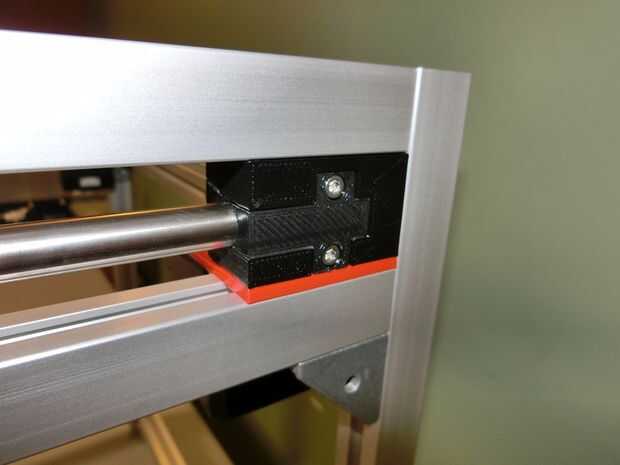

6. Inserte la parte A14 en los agujeros en el bloque delantero plástico varilla de seguro en su lugar. Ajuste pero no apriete demasiado. Nota que el lado más grande de la pieza quede hacia arriba.

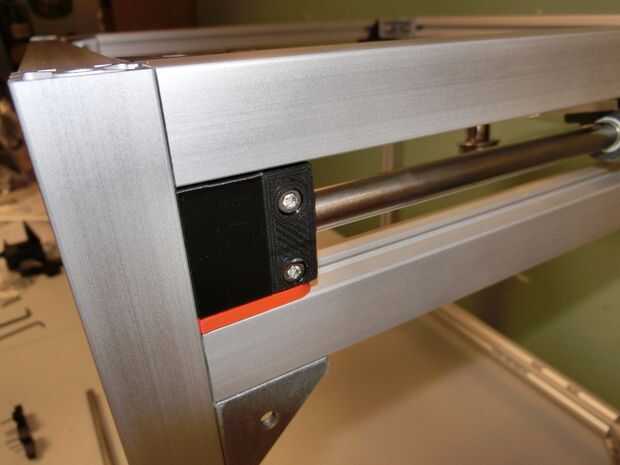

7. Inserte la parte A13 en bloque nuevo plástico varilla de seguro en su lugar. Ajuste pero no apriete demasiado. Asegúrese de que la barra se lleva a cabo firmemente en lugar.
8. Repita los pasos 6-7 1-3 y los pasos para el otro lado de impresora usando el otro conjunto del paso anterior.
