Paso 16: Agregar X Slider

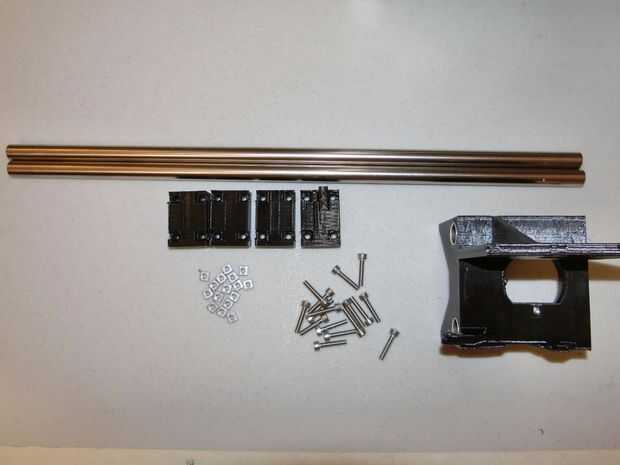

Piezas necesarias
1 x A1 - X pórtico principal
3 x A16 - barra Y abrazadera
1 x A17 - barra Y abrazadera gatillo
16 x D2 - M3x16
16 x D8 - tuerca cuadrada M3
2 x G5 - 335mm M10 eje endurecido
Asamblea
1. en primer lugar, asegúrese de que usted preparada parte A1. Por ahora, debe tener los 4 bujes insertados y la una tuerca cuadrada (D8) inserta en la parte inferior de la parte. También, preparar piezas A16 y A17 quitando las paredes delgadas ubicadas a lo largo de las cuatro Plaza cortes en cada pieza, las paredes delgadas son sólo para la impresión y no los necesita.

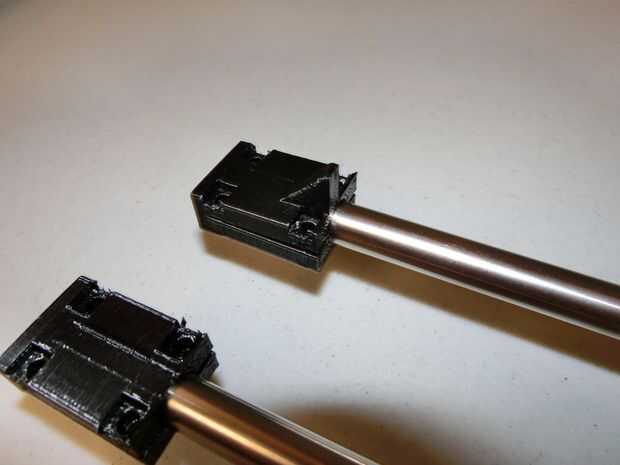

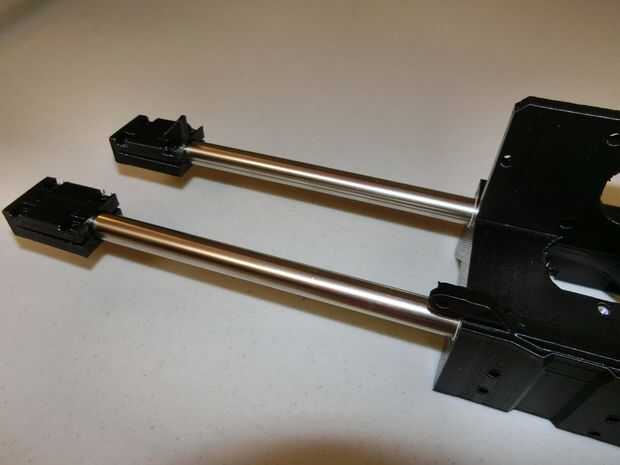

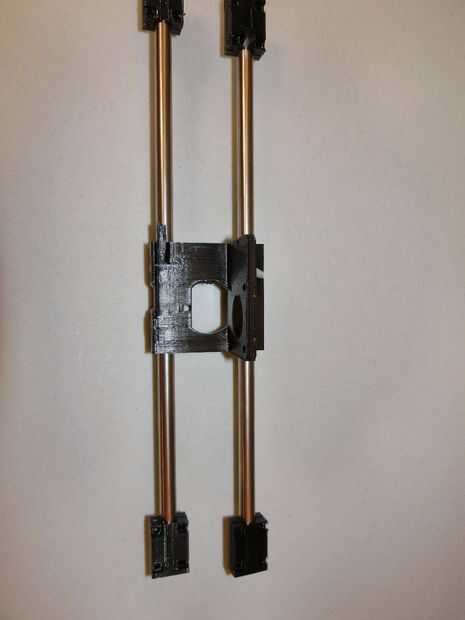

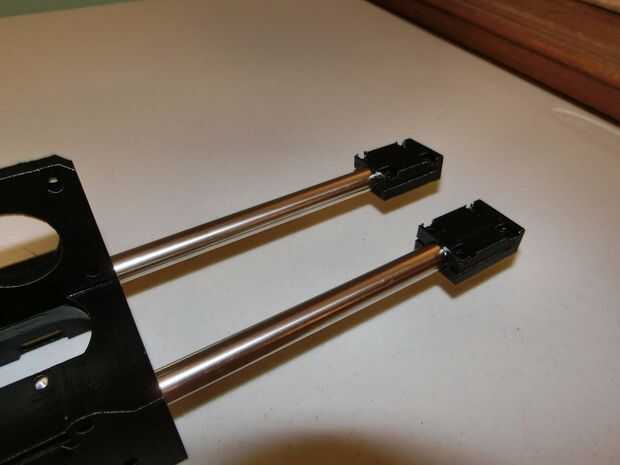

2. Inserte ambas partes G5 por parte A1. Luego, deslice las abrazaderas A16 y A17 en los extremos de las barras como se muestra. Preste cuidadosa atención a la parte donde A17 es diferente de las otras 3 partes.

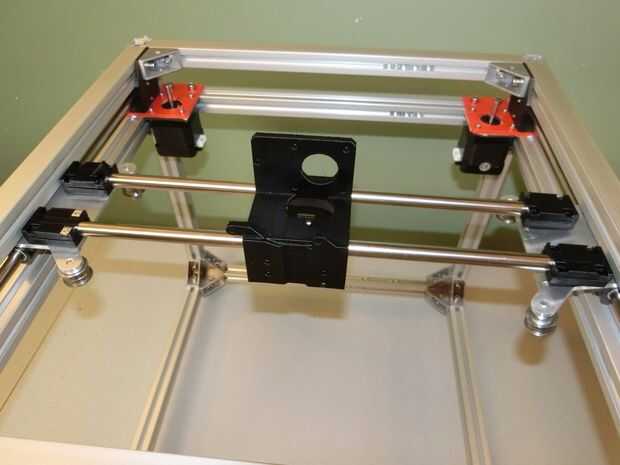

3. Alinee este subconjunto sobre los cursores dos y previamente instalados en la impresora. Use una o dos piezas del D2 y D8 para sostener el subconjunto en el lugar. Inserte el perno de que D2 de la parte inferior y parte D8 quiere en una ranura encima de la abrazadera de la barra.

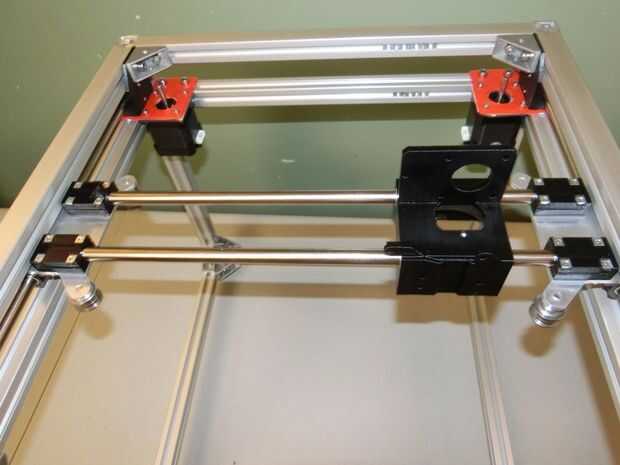

4. ahora Introduzca el resto de partes D2 y D8, la misma que antes, pero no apretar cualquiera de ellos sin embargo.

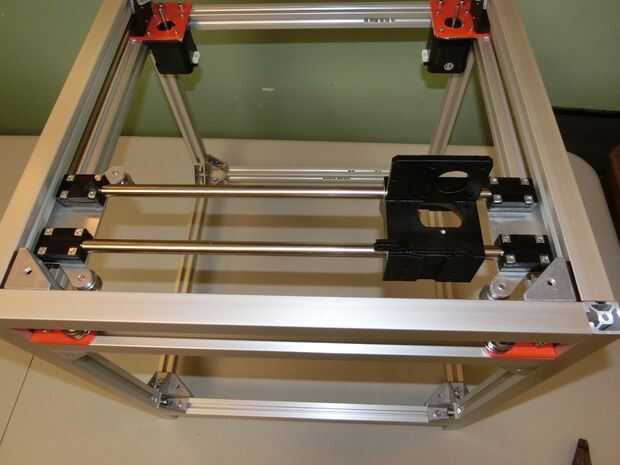

5. Deslice el pórtico y al máximo frontal de la máquina, luego apriete los cuatro pernos de la abrazadera frontal a cada lado. Esto debe asegurar la barra frontal en su lugar y debe hacer un poco más rígido el pórtico.
6. esta parte es complicada. Si observas, la barra trasera puede mover adelante y hacia atrás unos pocos mm. Esto es deliberado para compensar no todas las impresoras 3D, haciendo que las piezas impresas exactamente lo mismo. Deslizando el cursor x hacia adelante y hacia atrás, usted notará que obligará a la varilla para alinear con el carro. Lo quiero hacer es apretar los tornillos para esta varilla posterior de tal manera que casi siempre hay un poco de tensión o resistencia en el regulador de x. No hay ninguna manera exacta para hacer esto, así que quizás tenga que ajustar un par de veces. Que no desea ser realmente apretado en el final, pero sólo un poco de resistencia. El punto de esto es reducir el ruido y aumentar la calidad manteniendo más estrictas especificaciones de la impresora, si usted está confundido publicar una pregunta o un hilo en los foros de Eclips3D!
