Paso 17: Z pórtico montaje

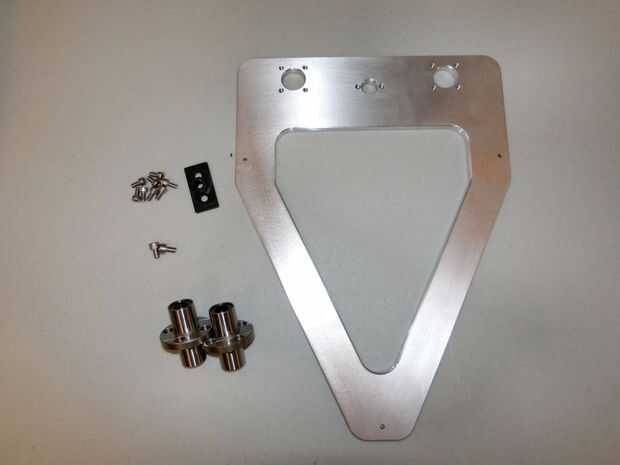

Piezas necesarias
1 x B5 - placa de eje Z
8 x D9 - M4x8
2 x D10 - M5x8
1 G2 x - M8 Tuerca placa
2 x G9 - M10 ensanchó cojinete Linear
Asamblea

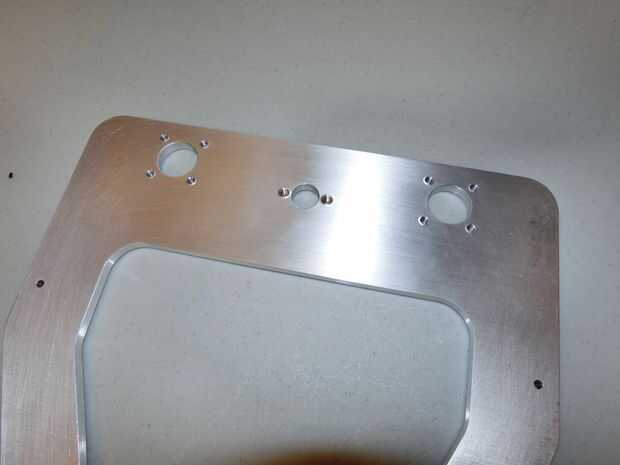

1. reunir las piezas. Voltear boca abajo parte B5 (dirección no puede importar dependiendo de que de origen las piezas de).

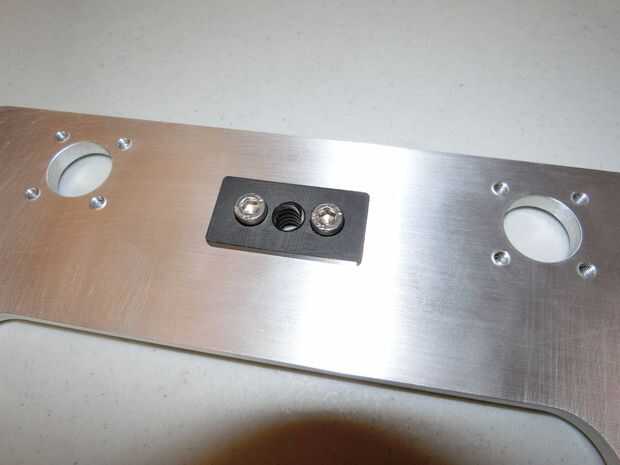

2. Alinee la parte G2 con el agujero central. Inserte 2 tornillos x D10 a través de agujeros y apriete en hilos de parte B5. No apriete demasiado o puede causar problemas de movimiento!

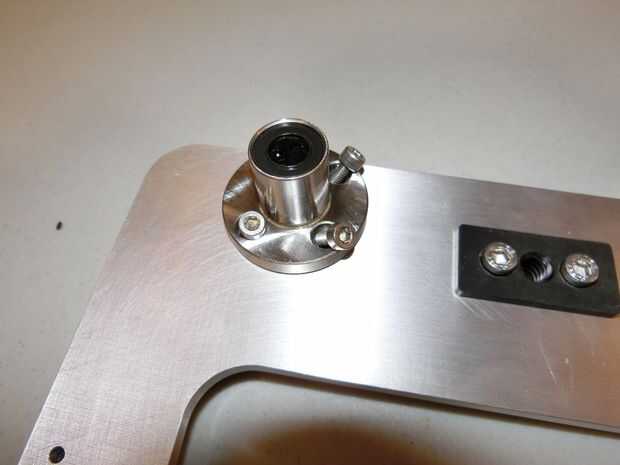

3. Insertar partes G9 en los restantes 2 agujeros grandes. Fíjese en la orientación de estas piezas, el lado con los agujeros más grandes para el perno de cabeza debe estar hacia arriba.
4. Inserte 4 piezas x D9 en cada cojinete linear y apriete en hilos de parte B5. Hacer estas muy apretado.
