Paso 18: Incorporación de eje Z

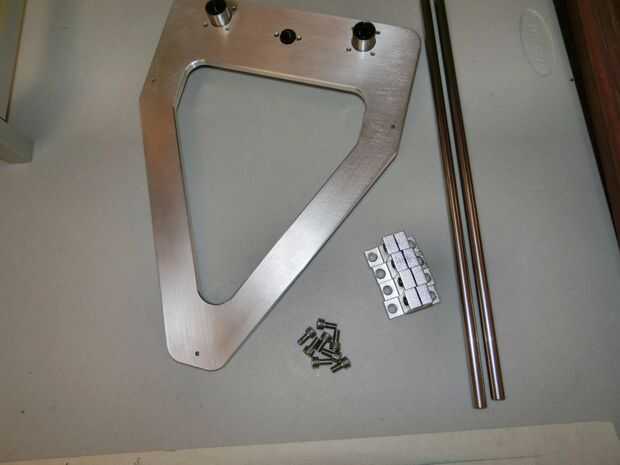

Piezas necesarias
1 x montaje de pórtico de Z en el paso 15
8 x D10 - M5x8
4 x G19 - SK10 eje apoyo
2 x G6 - 360mm M10 eje endurecido
Asamblea

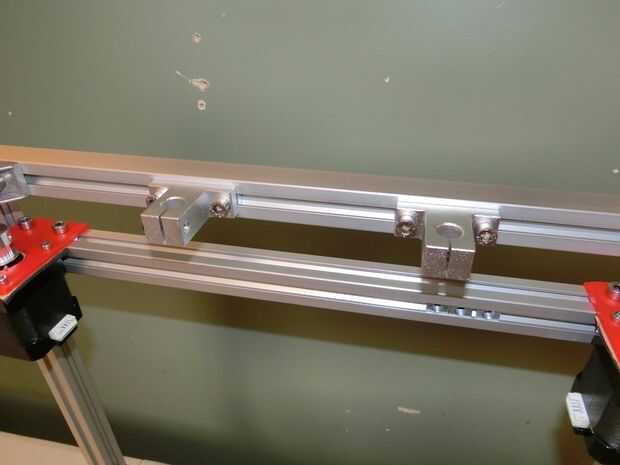

1. Coloque 2 x parte G19 en el travesaño trasero del bastidor utilizando 4 x pernos D10 y las tuercas en T existentes en estas ranuras de extrusión. Es aconsejable que usted sujetar las piezas que los tornillos negros son hacia el exterior. Esto hará que apriete los pernos más fácil más adelante.

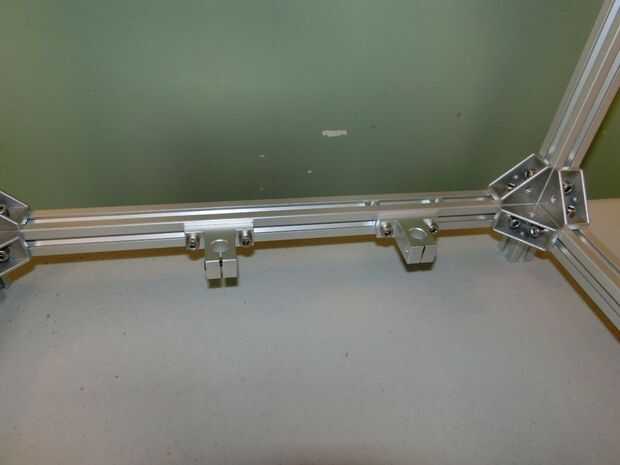

2. Coloque 2 x parte G19 para el riel posterior superior de la estructura utilizando 4 x pernos D10 y las tuercas en T existentes en estas ranuras de extrusión. Una vez más, se recomienda que los tornillos de fijación hacia fuera.

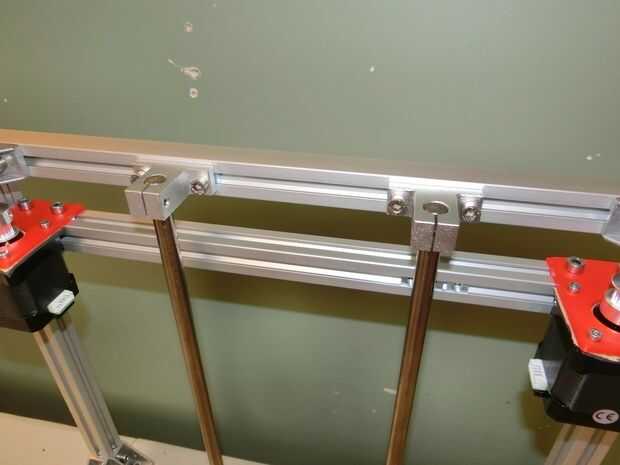

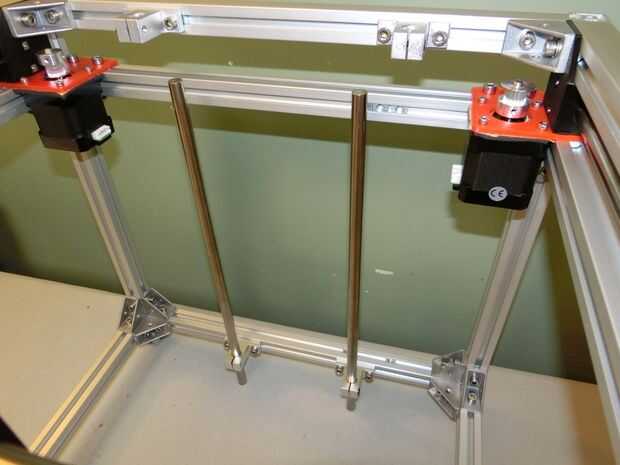

3. mueva los soportes de la parte superior del 2 eje de y 2 x parte G6 Inserte los soportes de eje inferior. Tenga cuidado de no rayar las barras al insertarlos.

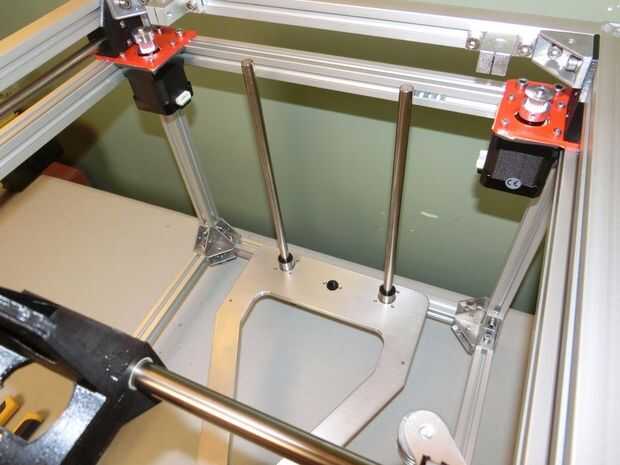

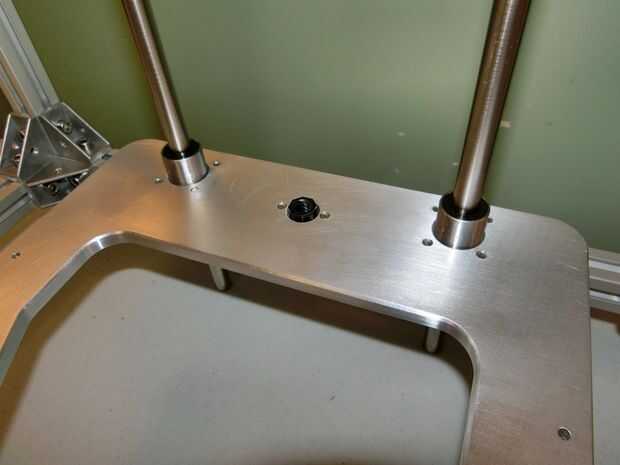

4. cuidadosamente Deslice el conjunto del pórtico Z sobre las dos varillas, moviendo el eje admite como necesario para que alinee con los rodamientos lineales en el conjunto del pórtico.
5. con cuidado levantar los ejes endurecidos e insertarlos en los soportes de eje superior. Mantenga las varillas para que se sientan al ras con el soporte superior, a continuación, ajuste el tornillo negro sobre los soportes de la parte superior del eje.
6. ahora, apriete los tornillos en los soportes de eje inferior. Las varillas deben fijarse en su lugar ahora, sin embargo se podrá deslizar el conjunto izquierdo y derecho.
